| Kolon yüksekliği | 1.740 mm |
| Tarama mesafesi | 0,5 m ... 4,5 m |
| Işın demeti sayısı | 2 |
| İki ışın arasındaki mesafe | 500 mm |
| Tepki süresi | 10 ms |
| Senkronizasyon | Optik senkronizasyon |
| Entegre ışıklı sinyalli uç kapağı | ✔ |

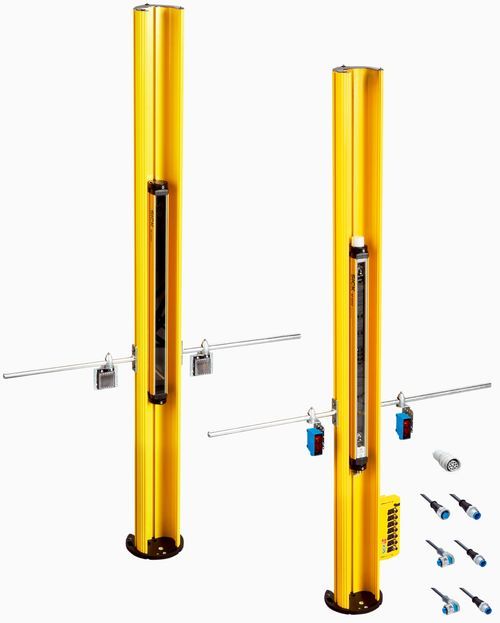

| Teslimat Kapsamı | 1 × M40Z-S109 aktif ünite (ön yapılandırması yapılmış #1200125'e karşılık gelir), PU3H17 ayna kolonuna ön montajı yapılmış (#2045643, kolon yüksekliği 1.740 mm, 1. Zeminden 400 mm ışık huzmesi) 1 × fiberoptik kablo yönlendirmeli PSD01-2501 pasif ünite (#1027907), PU3H17 ayna kolonuna ön montajı yapılmış (#2045643, kolon yüksekliği 1.740 mm, 1. Zeminden 400 mm ışık huzmesi) 1 × UE403 güvenlik anahtarlama anfisi (#1026287) 2 × Muting sensörü GL10-F4551 (#1071153), 400 mm Muting kolundaki (#2045879) üniversal tutucuya (#2044953) ön montajı yapılmış, UE403'e bağlantı için M12 bağlantı kablosu, 4 pin (#2105152) dahil 2 × reflektör P250 (#5304812), 400 mm Muting kolundaki (#2045879) üniversal tutucuya (#2044953) ön montajı yapılmış 1 × Sistem bağlantısındaki aktif ünite için: Hazır üretime uygun Hirschmann konnektörlü kablo (dişi) M26, 12 pin (#6020757) 1 × Genişletme bağlantısındaki aktif ünite için: M12 bağlantı kablosu, 5 pin (#2096007), UE403'e bağlantı için |
| Tip | Tip 4 (IEC 61496-1) |
| Güvenlik için entegrasyon seviyesi | SIL 3 (IEC 61508) |
| Kategori | Kategori 4 (EN ISO 13849) |
| Performans seviyesi | PL e (EN ISO 13849) |
| PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 6,6 x 10-9 (EN ISO 13849) |
| TM (kullanım ömrü) | 20 yıl (EN ISO 13849) |
| Hata durumunda emniyetli durum | En az bir OSSD KAPALI durumda bulunur. |
| Işın kodlama | ✔ |
| Tekrar çalışma kilidi | ✔ |
| Kontaktör kontrolü (EDM) | ✔ |
| EFI üzerinden güvenli SICK cihaz haberleşmesi | ✔ |
| İnsan-Materyal ayrımı (Muting) | ✔ |
| İnsan-malzeme ayırmanın türü | Çapraz Muting (2 sensör) |
| Sistem bağlantısı | Hirschmann erkek konnektörü M26, 12 pinli |
| İzin verilen hat uzunluğu | 50 m 1) |
| Onaylı iletken enine kesiti | ≥ 0,75 mm² |
| Konfigürasyon bağlantısı | Dişi konnektör M8, 4 pinli |
| Konfigürasyon metodu | CDS'li PC (Konfigürasyon ve diyagnoz yazılımı) |
| Gösterge elemanları | LEDs 7 segment göstergesi |
| Entegre ışıklı sinyalli uç kapağı | ✔ |
| Diagnostik çıkış (ADO) | ✔ |
| Koruma sınıfı | III (IEC 61140) |
| Gerilim kaynağı Uv | 24 V DC (19,2 V DC ... 28,8 V DC) 1) |
| Sinyal taşıma | ≤ 10 % 2) |
| Akım tüketimi | ≤ 0,6 A 3) |
| Güvenlik çıkışları (OSSD’ler) | 2 PNP-Yarı iletken, kısa devre korumalı, çapraz devre denetimli 4) |
| AÇIK durumu, anahtarlama gerilimi YÜKSEK | 24 V DC (UV – 2,25 V DC ... UV) |
| KAPALI durumu, anahtarlama gerilimi ALÇAK | ≤ 2 V DC |
| OSSD’nin akım yükleme kapasitesi | ≤ 500 mA |
| Boyutlar | Boyutsal çizimine bakınız |
| Malzeme | |
| Gövde | Alüminyum alaşımı ALMGSI 0,5, Tozla kaplanmış |
| Ön cam | Polikarbonat, kazımaya karşı dayanıklı kaplama |
| Koruma sınıfı | IP65 (EN 60529) |
| Çalışma ortamı sıcaklığı | –30 °C ... +55 °C |
| Depolama sıcaklığı | –30 °C ... +70 °C |
| Hava nemliliği | 15 % ... 95 %, yoğuşmasız |
| Darbe dayanımı | 10 g, 16 ms (IEC 60068-2-29) |
| Dalga uzunluğu | 850 nm |
| ECLASS 5.0 | 27272703 |
| ECLASS 5.1.4 | 27272703 |
| ECLASS 6.0 | 27272703 |
| ECLASS 6.2 | 27272703 |
| ECLASS 7.0 | 27272703 |
| ECLASS 8.0 | 27272703 |
| ECLASS 8.1 | 27272703 |
| ECLASS 9.0 | 27272703 |
| ECLASS 10.0 | 27272703 |
| ECLASS 11.0 | 27272703 |
| ECLASS 12.0 | 27272703 |
| ETIM 5.0 | EC001832 |
| ETIM 6.0 | EC001832 |
| ETIM 7.0 | EC001832 |
| ETIM 8.0 | EC001832 |
| UNSPSC 16.0901 | 46171620 |
