RSA-065-SNS-H-MA-SK

Bosch Rexroth

RSA-065-SNS-H-MA-SK

Makaralı raylar

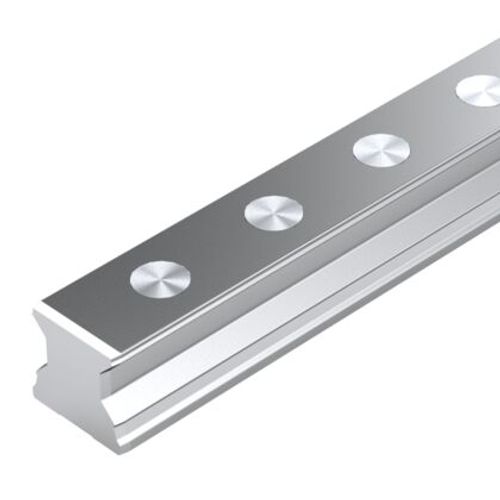

Makaralı ray, SNS, yapı boyutu 65, Resist CR kaplama, doğruluk yüksek Makaralı ray çok hassastır ve Resist CR kaplama sayesinde korozyona dayanıklıdır. Ürün, ayrıca şu özellikleriyle öne çıkmaktadır:
Yapı boyutu 65
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz ray CS, mat gümüş sert kromajlı
Tespitleme MA: Yukarıdan vidalama
Kapak SK: Çelik kapatma kapakları (ayrıca sipariş edilmelidir)
Doğruluk sınıfı Yüksek
Kısmi parça sayısı: tek parçalı
Standart modelde ray

Yukarıdan vidalanabilir
Çelik kapatma kapaklı SNS
Hareket yolu alanında sertleştirilmiş ve dört taraftan taşlanmış
Tüm yük yönlerinde azami sertlik
Çok yüksek tork dayanımı
Resist CR korozyona dayanıklı kaplama: mat gümüş sert kromajlı
Korozyona dayanıklı makaralı kızak ve Resist CR makara rayları, sert krom kaplamalı, doğruluk sınıfı H ile gönderilebilir. Doğruluk sınıfları P ve SP istek üzerine temin edilir.

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Makaralı ray kılavuzları
Anma boyutu [mm]	65
Yapı şekli	SNS - Standart - kılavuz ray
Malzeme	Sert kromajlı
Doğruluk sınıfı	H - Yüksek hassasiyetli
Kılavuz ray montajı	Üstten vidalanabilir
Kılavuz ray kapağı	Çelik kapatma kapakları ile birlikte
Lmax azami uzunluk [mm]	5921
Lmax’a ilişkin not	Talep üzerine tedarik edilebilir
Minimum uzunluk Lmin [mm]	190
Delik sayısı nB (profil ray kılavuzları)	53
Kısmî parçaların sayısı	tek parçalı
m kütlesi (kg/m) [kg/m]	17.4
İzin verilen ortam sıcaklığı (min ... maks)	-10 °C ... +80 °C
İzin verilen ortam sıcaklığına (min ... maks) ilişkin not	Kısa süreli olarak 100 °C'ye kadar izin verilir. Düşük eksi sıcaklıklarda lütfen sorun.
Ağırlık [kg]	0
Önerilen ray uzunluğu (formül)	L = nB • T ‒ 4 mm
T tipi kılavuz ray bölmesi [mm]	75
Ölçü A2 (profil ray sistemleri) [mm]	63
D ölçüsü [mm]	26
Ölçü D1 [mm]	27.55
Ölçü D2 [mm]	28
Çap ölçüsü S5 (profil ray kılavuzları)	18
Ölçü H2, kapak çıtası olmadan (profil ray kılavuzları) [mm]	57.85
Ölçü N10 (profil ray kılavuzu) [mm]	8
Ölçü N11 (profil ray kılavuzları) [mm]	1.45
Ölçü N6 (profil ray kılavuzları) [mm]	36.5
Ölçü N6, Tolerans (profil ray kılavuzları) [mm]	±0.5
T ölçüsü [mm]	75
Ölçü T1 max (profil ray kılavuzları) [mm]	55
T1 min ölçüsü [mm]	20
Ölçü T1 s (profil ray kılavuzları [mm]	35.5
Ölçüler T1 s için dipnot (profil ray kılavuzları)	Öncelikli ölçü T1S, ± 0,75 toleranslar ile
