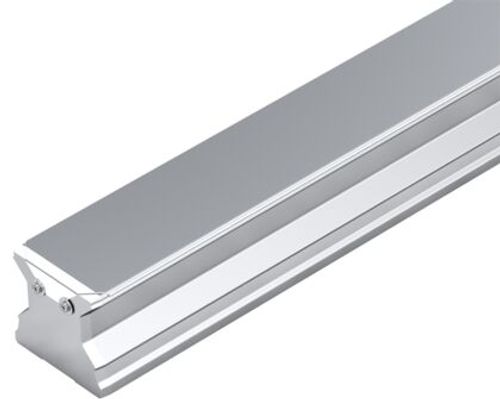

RSA-125-SNS-H-MA-SC

Bosch Rexroth

RSA-125-SNS-H-MA-SC

Makaralı raylar

Makaralı ray, SNS, yapı boyutu 125, Resist CR kaplama, doğruluk yüksek Makaralı ray çok hassastır ve Resist CR kaplama sayesinde korozyona dayanıklıdır. Ürün, ayrıca şu özellikleriyle öne çıkmaktadır:
Yapı boyutu 125
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz ray CS, mat gümüş sert kromajlı
Tespitleme MA: Yukarıdan vidalama
Kapak AB: Kapak çıtası ve koruyucu kapaklar
Doğruluk sınıfı Yüksek
Kısmi parça sayısı: tek parçalı
Standart modelde ray

Yukarıdan vidalanabilir
DIN EN 10088 uyarınca korozyona dayanıklı yay çeliğinden kapak çıtası
(ön tarafta vida dişli delikler ile)
Korozyona dayanıklı ağır yük tipi makaralı kızak ve Resist CR makara rayları, mat gümüş sert krom kaplamalı, doğruluk sınıfı H ile gönderilebilir (öngerilme C2 ve C3).
Yüksek tork dayanımı
Hareket yolu alanında sertleştirilmiş ve dört taraftan taşlanmış
Tüm delikler için tek bir kapak, zamandan ve maliyetten tasarruf sağlar
Tüm yük yönlerinde azami sertlik
Kapak çıtası için kolay ve güvenli montaj
Kapak çıtasını klipsleyin ve emniyete alın

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Makaralı ray kılavuzları
Anma boyutu [mm]	125
Yapı şekli	SNS - Standart - kılavuz ray
Malzeme	Sert kromajlı
Doğruluk sınıfı	H - Yüksek hassasiyetli
Kılavuz ray montajı	Üstten vidalanabilir
Kılavuz ray kapağı	Kapak çıtalı
Lmax azami uzunluk [mm]	2000
Minimum uzunluk Lmin [mm]	320
Delik sayısı nB (profil ray kılavuzları)	22
Kısmî parçaların sayısı	tek parçalı
m kütlesi (kg/m) [kg/m]	75.6
İzin verilen ortam sıcaklığı (min ... maks)	- 10 °C ... + 80 °C
İzin verilen ortam sıcaklığına (min ... maks) ilişkin not	Kısa süreli olarak 100 °C'ye kadar izin verilir. Düşük eksi sıcaklıklarda lütfen sorun.
Ağırlık [kg]	0
Önerilen ray uzunluğu (formül)	L = nB • T ‒ 7 mm
T tipi kılavuz ray bölmesi [mm]	120
Ölçü A2 (profil ray sistemleri) [mm]	125
D ölçüsü [mm]	49
Çap ölçüsü S5 (profil ray kılavuzları)	33
Ölçü H2, kapak çıtası ile (profil ray kılavuzları) [mm]	115.3
H2 için dipnot, kapak çıtası ile (profil ray kılavuzları)	0,3 mm kapak çıtalı
Ölçü N6 (profil ray kılavuzları) [mm]	74.5
Ölçü N6, Tolerans (profil ray kılavuzları) [mm]	±0.5
Ölçü N7 (profil ray kılavuzları) [mm]	91
Ölçü N8 (profil ray kılavuzları) [mm]	38
Ölçü N9 (profil ray kılavuzları) [mm]	4.8
T ölçüsü [mm]	120
Ölçü T1 max (profil ray kılavuzları) [mm]	80
T1 min ölçüsü [mm]	40
Ölçü T1 s (profil ray kılavuzları [mm]	56.5
Ölçüler T1 min için dipnot (profil ray kılavuzları)	T1 min'in altına düşüldüğünde alın tarafında vida dişli delik mümkün değildir. Kapak çıtasını sabitleyin! Montaj bilgilerine dikkat edin!
Ölçüler T1 s için dipnot (profil ray kılavuzları)	Öncelikli ölçü T1S, +1/-1,5 tolerans ile
Kapak çıtalı kılavuz ray yüksekliği H2 [mm]	115.3
