| Genel | 1 - 32 arası etiketli |

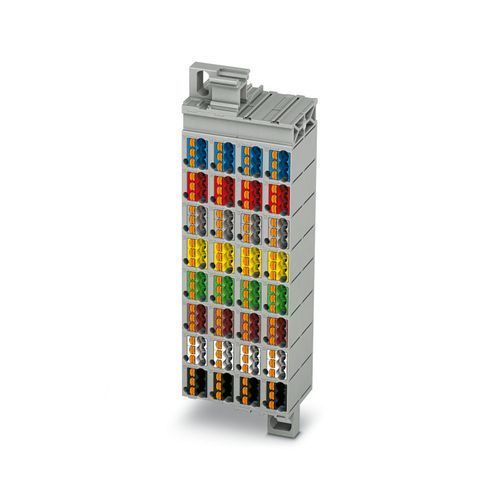

| Ürün tipi | Marşaling klemensi |
| Kutup sayısı | 32 |
| Bağlantı sayısı | 192 |
| Satır sayısı | 1 |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Nominal darbe gerilimi | 6 kV |
| Nominal durum için maksimum güç kaybı | 0,56 W |
| Kat başına bağlantı sayısı | 192 |
| Nominal kesit | 1,5 mm² |
| Nominal kesit AWG | 14 |
| Kablo soyma uzunluğu | 8 mm ... 10 mm |
| İç silindirik gösterge | A1 |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| İletken kesiti, tek telli | 0,14 mm² ... 2,5 mm² |
| Kesit AWG | 26 ... 14 (IEC uyarınca dönüştürülmüş) |
| Esnek iletken kesiti | 0,14 mm² ... 1,5 mm² |
| İletken kesiti, çok telli [AWG] | 26 ... 16 (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,14 mm² ... 1,5 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,14 mm² ... 1,5 mm² |
| Nominal akım | 17,5 A |
| Maksimum yük akımı | 24 A (2,5 mm² iletken kesiti için, bağlanan tüm iletkenlerin toplam akımı maksimum yük akımını aşmamalıdır.) 12 A (2,5 mm² iletken kesiti için, bağlanan tüm iletkenlerin toplam akımı maksimum yük akımını aşmamalıdır.) |
| Nominal gerilim | 500 V |
| İletken kesiti, tek telli | 0,34 mm² ... 2,5 mm² |
| İletken kesiti, tek telli [AWG] | 20 ... 14 (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,34 mm² ... 1,5 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,34 mm² ... 1,5 mm² |
| Boyutlu çizim | |
| Genişlik | 44 mm |
| Yükseklik | 111 mm |
| Derinlik | 30 mm |
| Renk | gri (RAL 7042) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| İzolasyon malzeme grubu | I |
| Yalıtım malzemesi | PA |
| Soğukta statik izolasyon malzemesi uygulaması | -60 °C |
| Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Bağıl yalıtım malzemesi sıcaklığı indeksi
(Elec.; UL 746 B) | 130 °C |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Yüzey yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman gazı zehirliliği NFPA 130 (SMP 800C) | geçti |
| Test gerilimi set değeri | 7,3 kV |
| Sonuç | Test geçildi |
| Gereksinim sıcaklık artış testi | Sıcaklık artışı ≤ 45 K |
| Sonuç | Test geçildi |
| Kısa süreli dayanım akımı 1,5 mm² | 0,18 kA |
| Kısa süreli dayanım akımı 2,5 mm² | 0,3 kA |
| Sonuç | Test geçildi |
| Test gerilimi set değeri | 1,89 kV |
| Sonuç | Test geçildi |
| Açık yan taraf | Hayır |
| Sonuç | Test geçildi |
| DIN rayı/Befestigungsauflage | NS 35 |
| Test kuvveti set değeri | 1 N |
| Sonuç | Test geçildi |
| Dönme hızı | 10 dev/dak |
| Devir | 135 |
| Kablo kesiti/ağırlık | 0,14 mm2/0,2 kg 1.5 mm2/0.4 kg 2,5 mm²/0,7 kg |
| Sonuç | Test geçildi |
| Sıcaklık çevrimleri | 192 |
| Sonuç | Test geçildi |
| İfşa süresi | 30 s |
| Sonuç | Test geçildi |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Kullanım ömrü kategorisi 1, Sınıf B, araç kutularında |
| Frekans | f1 = 5 Hz - f2 = 150 Hz arası |
| ASD seviyesi | 0,964 (m/s²)²/Hz |
| Hızlanma | 0,58g |
| Her eksen için test süresi | 5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Sonuç | Test geçildi |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Pals şekli | Yarı sinüs eğrisi |
| Hızlanma | 5g |
| Şok süresi | 30 ms |
| Her yön için şok sayısı | 3 |
| Test talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Sonuç | Test geçildi |
| Ortam sıcaklığı (çalışma) | -60 °C ... 105 °C (maks. kısa süreli çalışma sıcaklığı RTI Elec.) |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam sıcaklığı (montaj) | -5 °C ... 70 °C |
| Ortam sıcaklığı (aktivasyon) | -5 °C ... 70 °C () |
| İzin verilen nem (stok/nakliye) | 30 % ... 70 % |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| Montaj tipi | Duvara montaj 19" rak |
