| Açıklama | Bir bağlantı ünitesinin maksimum yük akımı aşılmamalıdır. Enerji dağıtım uygulamaları için, IEC 60364-4-43.2008; değiştirilmiş + Ekim düzeltmesi 2008 (DIN VDE 0100-430:2010-10) bölüm 433.2 ff dikkate alınmalıdır! |

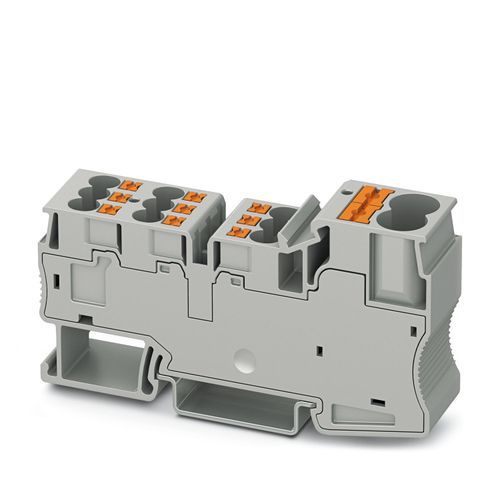

| Ürün tipi | Potansiyel dağıtıcı |
| Bağlantı sayısı | 11 |
| Satır sayısı | 1 |
| Potansiyeller | 1 |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Nominal darbe gerilimi | 8 kV |
| Nominal durum için maksimum güç kaybı | 1,02 W |
| Kat başına bağlantı sayısı | 11 |
| Nominal kesit | 4 mm² |
| Kablo soyma uzunluğu | 20 mm |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| İletken kesiti, tek telli | 0,5 mm² ... 16 mm² |
| Kesit AWG | 20 ... 6 (IEC uyarınca dönüştürülmüş) |
| Esnek iletken kesiti | 0,5 mm² ... 10 mm² |
| İletken kesiti, çok telli [AWG] | 20 ... 8 (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,5 mm² ... 10 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,5 mm² ... 10 mm² |
| Nominal akım | 57 A |
| Maksimum yük akımı | 101 A (2x10 mm² kablo kesiti ile) |
| Nominal gerilim | 1000 V |
| Nominal kesit alanı | 10 mm² |
| Kablo soyma uzunluğu | 12 mm |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| İletken kesiti, tek telli | 0,5 mm² ... 6 mm² |
| Kesit AWG | 20 ... 10 (IEC uyarınca dönüştürülmüş) |
| Esnek iletken kesiti | 0,5 mm² ... 4 mm² |
| İletken kesiti, çok telli [AWG] | 20 ... 12 (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,5 mm² ... 4 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,5 mm² ... 4 mm² |
| Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan | 0,5 mm² ... 1 mm² |
| Nominal akım | 32 A |
| Maksimum yük akımı | 36 A (6 mm² iletken kesit alanı) |
| Nominal gerilim | 1000 V |
| Nominal kesit alanı | 4 mm² |
| İletken kesiti, tek telli | 1 mm² ... 16 mm² |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,5 mm² ... 10 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,5 mm² ... 10 mm² |
| İletken kesiti, tek telli | 0,5 mm² ... 6 mm² |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,5 mm² ... 4 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,5 mm² ... 4 mm² |
| Genişlik | 18,5 mm |
| Yükseklik | 83,2 mm |
| Derinlik | 42,4 mm |
| NS 35/7,5'te derinlik | 47,9 mm |
| Renk | gri (RAL 7042) |
| UL 94'e uygun yanmazlık sınıfı | PA 6.6 |
| İzolasyon malzeme grubu | I |
| Yalıtım malzemesi | PA |
| Soğukta statik izolasyon malzemesi uygulaması | -60 °C |
| Bağıl yalıtım malzemesi sıcaklığı indeksi
(Elec.; UL 746 B) | 130 °C |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Yüzey yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman gazı zehirliliği NFPA 130 (SMP 800C) | geçti |
| Test gerilimi set değeri | 9,8 kV |
| Sonuç | Test geçildi |
| Gereksinim sıcaklık artış testi | Sıcaklık artışı ≤ 45 K |
| Sonuç | Test geçildi |
| Kısa süreli dayanım akımı 10 mm² | 2,4 kA |
| Kısa süreli dayanım akımı 4 mm² | 2,4 kA |
| Sonuç | Test geçildi |
| Test gerilimi set değeri | 2,2 kV |
| Sonuç | Test geçildi |
| Açık yan taraf | Hayır |
| Sonuç | Test geçildi Test geçildi |
| Dönme hızı | 10 dev/dak |
| Devir | 135 |
| Kablo kesiti/ağırlık | 0.5 mm2/0.3 kg 10 mm2/2 kg 16 mm2/2,9 kg |
| Sonuç | Test geçildi |
| Dönme hızı | 10 dev/dak |
| Devir | 135 |
| Kablo kesiti/ağırlık | 0.5 mm2/0.3 kg 4 mm²/0,9 kg 6 mm2/1.4 kg |
| Sonuç | Test geçildi |
| Sıcaklık çevrimleri | 192 |
| Sonuç | Test geçildi |
| İfşa süresi | 30 s |
| Sonuç | Test geçildi |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spektrum | Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde |
| Frekans | f1 = 5 Hz ila f2 = 250 Hz |
| ASD seviyesi | 6,12 (m/s²)²/Hz |
| Hızlanma | 3,12g |
| Her eksen için test süresi | 5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Sonuç | Test geçildi |
| Pals şekli | Yarı sinüs eğrisi |
| Hızlanma | 30g |
| Şok süresi | 18 ms |
| Her yön için şok sayısı | 3 |
| Test talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Sonuç | Test geçildi |
| Ortam sıcaklığı (çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam sıcaklığı (montaj) | -5 °C ... 70 °C |
| Ortam sıcaklığı (aktivasyon) | -5 °C ... 70 °C |
| İzin verilen nem (çalışma) | 20 % ... 90 % |
| İzin verilen nem (stok/nakliye) | 30 % ... 70 % |
| Standarda uygun bağlantı | IEC 60947-7-1 IEC 60947-7-1 |
| Montaj tipi | NS 35/7,5 |
