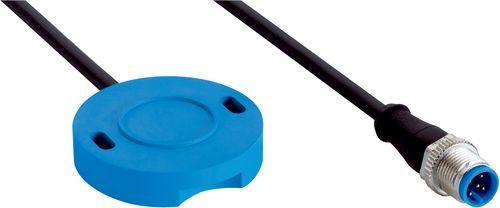

| Boyutlar | 47 mm x 47 mm x 10 mm |
| Ölçüm mesafesi | 0° ... 360° |
| Çözünürlük | 12 bit |
| Tip. doğrusallık hatası | ± 1° |
| Tekrarlanabilirlik | < 0,3° 1) |
| Ayarlanabilen açı sayısı | 32 |
| Örnekleme hızı | 900 Hz |
| Anahtarlama çıkışı | 3 x PNP veya IO-Link Modus 2 x PNP |
| Çıkış fonksiyonu | Programlanabilir (fabrika ayarı: normalde açık kontak) |
| Elektriksel kablolama | DC 5 telli |
| Çalışma mesafesi | 1,5 mm ... 4 mm 2) |
| Mıknatıs kayması | ± 0,2 mm |
| Gösterge | |
| Yeşil LED | Kalıcı açık: Power on
Yanıp sönüyor: IO-Link modu
Yanıp sönme: Beni bul aktifleştirilmiş |
| Sarı LED | Q1 (Pin4) Statik açık: Kontak kapalı
Yanıp sönme: Beni bul aktifleştirilmiş
Yanıp sönme: Mıknatıs çok uzak |
| Sarı LED 1 | Q2 (Pin2) Statik açık: Kontak kapalı
Yanıp sönme: Beni bul aktifleştirilmiş
Yanıp sönme: Mıknatıs çok uzak |
| Sarı LED 2 | Q3 (Pin5) Statik açık: Kontak kapalı
Yanıp sönme: Beni bul aktifleştirilmiş
Yanıp sönme: Mıknatıs çok uzak |
| Besleme Gerilimi | 10 V DC ... 30 V DC |
| Sinyal taşıma | 10 % |
| Gerilim düşmesi | ≤ 2 V 1) |
| Akım tüketimi | ≤ 30 mA 2) |
| Sürekli akım Ia | ≤ 200 mA 3) |
| Kısa devre koruması | Evet |
| Ters polarizasyon koruması | Evet |
| Power-up pulse suppression | ✔ |
| Bağlantı tipi | Erkek konnektörlü kablo |
| Kablo malzemesi | PUR |
| Çapraz kablolama | 0,34 mm² |
| İletken çapı | 4,8 mm |
| Gövde malzemesi | Plastik (PPS) |
| Sıkma torku | Typ. 1 Nm |
| Koruma sınıfı | III |
| MTTFd: Tehlikeli arızaya kadar geçen ortalama süre | 722 yıl |
| UL-dosya no. | E181493 |
| DCavg | 0 % |
| İletişim arayüzü | IO-Link V1.1 |
| İletişim arayüzü ayrıntısı | COM3 (230,4 kBaud) |
| Döngü süresi | ≥ 1 ms |
| Proses verisi uzunluğu | 4 Byte |
| Proses verisi yapısı | Bkz. “8024987 doküman numaralı kullanma kılavuzu eki” |
| Fabrika ayarları | Açı aralıkları: 0…120 Qint1 = Q1, 120…240 Qint2 = Q2, 240…359,9 Qint3 = Q3
Çıkış: Normalde açık kontak
Zaman gecikmesi: Devre dışı bırakılmış |
| EMVC | EN 61000-4-2 ESD: 4 kV CD / 8 kV AD, EN 61000-4-3 HF ışınlı: 10 Veff, EN 61000-4-4 Burst: 2 kV, EN 61000-4-6 HF kablo bağlantılı: 10 Veff |
| Koruma sınıfı | IP67 (EN 60529) 1) IP68 (EN 60529) 1) |
| Çalışma sıcaklığı aralığı | –40 °C ... +80 °C |
| Darbelere karşı direnç | |
| 100 g, 6 ms (EN 60068-2-27) |
| Daimi şok | 40 g, 6 ms, 8.000 darbe (EN 60068-2-29) |
| Titreşimlere karşı direnç | 15 g, 5 Hz ... 2.000 Hz, 120 dakika (EN 60068-2-6) |
| Smart Task tanımı | Temel mantık |
| Zamanlayıcı fonksiyonu | Devre dışı bırakılmış Açılma gecikmesi Kapanma gecikmesi Açılma ve kapanma gecikmesi Pals (One Shot) |
| İnverter | Evet |
| Anahtarlama sinyali | |
| Anahtarlama sinyali QL1 | Anahtarlama çıkışı |
| Anahtarlama sinyali QL2 | Anahtarlama çıkışı |
| Anahtarlama sinyali QL3 | Anahtarlama çıkışı |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus sertifikası | ✔ |
| IO-Link | ✔ |
| ECLASS 5.0 | 27270502 |
| ECLASS 5.1.4 | 27270502 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270502 |
| ECLASS 8.0 | 27270502 |
| ECLASS 8.1 | 27270502 |
| ECLASS 9.0 | 27270502 |
| ECLASS 10.0 | 27270502 |
| ECLASS 11.0 | 27270502 |
| ECLASS 12.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
