| Ölçülen parametreler | CO, CO2, HCl, H2O, NH3, NO, NO2, N2O, SO2, O2 |
| Ölçüm prensipleri | Parazit filtresi ilişkisi, Gaz filtresi ilişkisi, Zirkonyum dioksit sensörü |
| Gaz akış oranı | |
| 150 l/h ... 800 l/h |
| Ölçüm mesafesi | |
| CO | 0 ... 800 ppm / 0 ... 5 Vol.-% |
| CO2 | 0 ... 20 Vol.-% / 0 ... 100 Vol.-% |
| HCl | 0 ... 700 ppm / 0 ... 12.000 ppm |
| H2O | 0 ... 1 Vol.-% / 0 ... 60 Vol.-% |
| NH3 | 0 ... 550 ppm / 0 ... 5.000 ppm |
| NO | 0 ... 750 ppm / 0 ... 15.000 ppm |
| NO2 | 0 ... 500 ppm / 0 ... 4.000 ppm |
| N2O | 0 ... 500 ppm / 0 ... 7.500 ppm |
| O2 | 0 ... 1 Vol.-% / 0 ... 21 Vol.-% |
| SO2 | 0 ... 200 ppm / 0 ... 10 Vol.-% |
| Talep halinde diğer ölçüm mesafeleri ve bileşenler |
| Her bileşende 2 ölçüm mesafesi |
| Tepki süresi (t90) | ≤ 150 s
Ölçüm gazı hattının tip ve uzunluğuna bağlı |
| Sıfır noktası sapması | |
| IR | < 2 %: Haftalık ölçüm mesafesi son değerleri |
| Sınır değer ayarları | |
| ≤ 2 %: ölçüm mesafesi son değeri |
| Proses sıcaklığı | |
| ≤ +1.300 °C
Çıkış probuna bağlı |
| Ölçüm gazı sıcaklığı | |
| ≤ +220 °C |
| Proses basıncı | |
| 800 hPa ... 1.200 hPa |
| Ortam sıcaklığı | |
| +5 °C ... +35 °C
Sıcaklık değişimi maksimum ±10°C/h |
| Soğutma cihazı ile | +5 °C ... +45 °C
Sıcaklık değişimi maksimum ±10°C/h; diğer sıcaklık değerleri talep halinde |
| Ortam nemi | |
| ≤ 80 %
Yoğuşmasız |
| Elektrik güvenliği | CE |
| Koruma sınıfı | |
| IP43 |
| Analog çıkışlar | 2 Çıkışlar:
0/4 ... 22 mA, 500 Ω
Galvanik olarak izole edilmiş; I/O modüllerinin kullanımı ile ilave çıkışlar (opsiyonel) |
| Analog girişler | 2 Girişler:
0/4 ... 22 mA, 100 Ω
Galvanik olarak izole edilmiş; I/O modüllerinin kullanımı ile ilave girişler (opsiyonel) |
| Dijital çıkışlar | 3 Potansiyelsiz kontaklar:
I/O modüllerinin kullanımı durumunda ilave çıkışlar 2 Güç röle:
Galvanik olarak izole edilmiş; I/O modüllerinin kullanımı ile ilave çıkışlar (opsiyonel) |
| Dijital girişler | 2 Potansiyelsiz kontaklar:
I/O modüllerinin kullanımı durumunda ilave girişler |
| Modbus | ✔ |
| Haberleşme tipi | TCP |
| Ethernet | ✔ |
| Fonksiyon | SOPAS ET yazılımına veya OPC sunucusuna bağlantı |
| Gösterge | |
| LC ekran |
| Durum LED’leri: “Power”, “Failure” ve “Maintenance request” |
| Giriş | Fonksiyon butonları |
| Operasyon | Analiz cihazındaki kontrol ünitesi üzerinden İki kullanım seviyesi, birisi şifreli Sistem kumandası için uygulamaya özel programlar SOPAS ET yazılımı üzerinden |

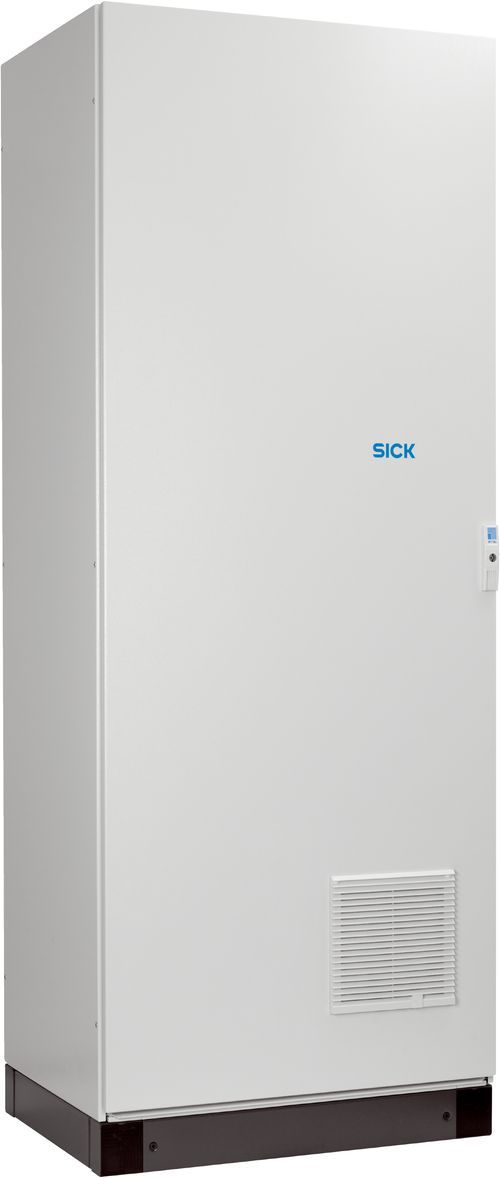

| Uygulama | Çelik levha dolabı |
| Boyutlar ( G x Y x D) | |
| 800 mm x 2.160 mm x 600 mm (Detaylar için ölçülü çizimlere bakınız) |
| Ağırlık | |
| ≤ 300 kg |
| Enerji beslemesi | |
| Cihaz versiyonuna bağlı |
| Düzeltme fonksiyonları | 6 arıza büyüklüğüne kadar çapraz doğrulamalı hassasiyet karşılaştırması Dahili ayarlama ünitesi (opsiyonel) |
| Kontrol fonksiyonları | Sıfır ve referans noktası için otomatik kontrol döngüsü |
| ECLASS 5.0 | 27150302 |
| ECLASS 5.1.4 | 27150302 |
| ECLASS 6.0 | 27150302 |
| ECLASS 6.2 | 27150302 |
| ECLASS 7.0 | 27150302 |
| ECLASS 8.0 | 27150302 |
| ECLASS 8.1 | 27150302 |
| ECLASS 9.0 | 27150302 |
| ECLASS 10.0 | 27150302 |
| ECLASS 11.0 | 27150302 |
| ETIM 5.0 | EC001190 |
| ETIM 6.0 | EC001190 |
| ETIM 7.0 | EC001190 |
| ETIM 8.0 | EC001190 |
| UNSPSC 16.0901 | 41115406 |
