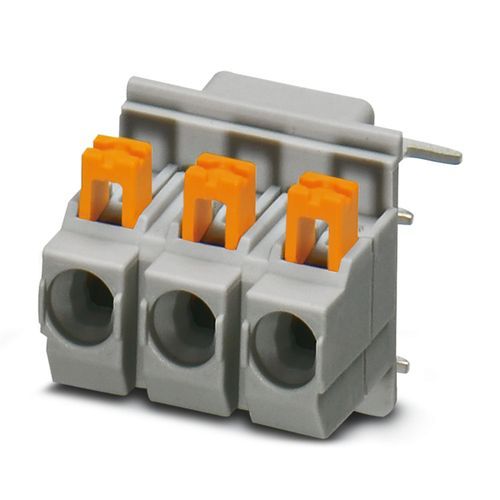

| Ürün tipi | Baskılı devre levhası terminali |
| Ürün gamı | FKDSO 2,5 HV/..-R |
| Kutup sayısı | 3 |
| Pin aralığı | 7,5 mm |
| Bağlantı sayısı | 3 |
| Satır sayısı | 1 |
| Potansiyel sayısı | 3 |
| Pin dizilimi | Lineer pinleme |
| Potansiyel başına lehim pini | 1 |
| Nominal akım IN | 24 A |
| Nominal gerilim UN | 630 V |
| Nominal gerilim (III/3) | 630 V |
| Nominal aşırı gerilim (III/3) | 6 kV |
| Nominal gerilim (III/2) | 630 V |
| Nominal aşırı gerilim (III/2) | 6 kV |
| Anma gerilimi (II/2) | 1000 V |
| Nominal aşırı gerilim (II/2) | 6 kV |
| Nominal kesit alanı | 2,5 mm² |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 14 |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 2,5 mm² |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 2,5 mm² |
| Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan | 0,5 mm² ... 1,5 mm² |
| Kablo soyma uzunluğu | 10 mm |
| Montaj tipi | Dalga lehimleme |
| Pin dizilimi | Lineer pinleme |
| Not | WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz |
| Kontak malzemesi | Cu alaşımı |
| Yüzey özellikleri | Kalay kaplı |
| Metal yüzey bağlantı noktası (üst katman) | Kalay (Sn) |
| Renk (Muhafaza) | gri (7042) |
| Yalıtım malzemesi | PA |
| İzolasyon malzeme grubu | I |
| IEC 60112'ye göre CTI | 600 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Yalıtım malzemesi | PBT GF |
| İzolasyon malzeme grubu | IIIa |
| IEC 60112'ye göre CTI | 275 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Boyutlu çizim | |
| Pin aralığı | 7,5 mm |
| Genişlik [g] | 20,8 mm |
| Yükseklik [y] | 19,45 mm |
| Uzunluk [l] | 28,77 mm |
| Lehim pin uzunluğu [P] | 3,53 mm |
| Pin ölçüleri | 1 x 0,8 mm |
| Delik çapı | 1,4 mm |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sonuç | Test geçildi |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Kablo kesiti/kablo tipi/çekme kuvveti ayar noktası/gerçek değer | 0,2 mm² / sabit / > 10 N 0,25 mm² / çok damarlı / > 10 N 2,5 mm² / sabit / > 50 N 2,5 mm² / çok damarlı / > 50 N |
| Spesifikasyon | IEC 60947-7-4:2013-08 |
| Gereksinim sıcaklık artış testi | PCB klemensinin ortam sıcaklığı ve sıcaklık artışı toplamı üst sınır sıcaklığını aşmayacaktır. |
| Spesifikasyon | IEC 60947-7-4:2013-08 DIN EN 60512-3-1:2003-01 |
| Izolasyon direnci, bitişik kutuplar | > 5 MΩ |
| Spesifikasyon | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| İzolasyon malzeme grubu | I |
| Karşılaştırmalı izleme dizini (IEC 60112) | CTI 600 |
| Nominal izolasyon gerilimi (III/3) | 630 V |
| Nominal aşırı gerilim (III/3) | 6 kV |
| minimum klerans değeri - homojen olmayan saha (III/3) | 5,5 mm |
| minimum krepaj mesafesi (III/3) | 8 mm |
| Nominal izolasyon gerilimi (III/2) | 630 V |
| Nominal aşırı gerilim (III/2) | 6 kV |
| minimum klerans değeri - homojen olmayan saha (III/2) | 5,5 mm |
| minimum krepaj mesafesi (III/2) | 5,5 mm |
| Nominal izolasyon gerilimi (II/2) | 1000 V |
| Nominal aşırı gerilim (II/2) | 6 kV |
| minimum klerans değeri - homojen olmayan saha (II/2) | 5,5 mm |
| minimum krepaj mesafesi (II/2) | 5,5 mm |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,35 mm (10 Hz ... 60,1 Hz) |
| Hızlanma | 5g (60,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Spesifikasyon | IEC 60695-2-10:2013-04 |
| Sıcaklık | 850 °C |
| İfşa süresi | 5 s |
| Spesifikasyon | IEC 60947-7-4:2013-08 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 105 °C (Akım taşıma kapasitesine/zayıflama eğrisine bağlı olarak) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 55 °C |
| Göreceli nem (stok/nakliye) | 30 % ... 70 % |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Ambalaj tipi | karton ambalajlı |
