| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

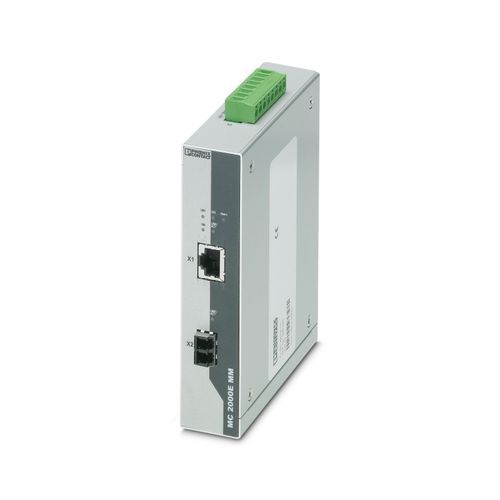

| Ürün tipi | Medya dönüştürücü |
| MTTF | 95,3 Yıl (MIL-HDBK-217F standart, sıcaklık 25°C, çalışma döngüsü %100) |
| Sinyal gecikmesi | 700 ns (Pass-through mode, 100 Mbps, statik) |
| Elektriksel izolasyon | VCC // FE // Ethernet |
| Test gerilimi data arayüzü/besleme | 1500 V AC (500 V AC, 1 dakika) |
| Besleme gerilim aralığı | 12 V DC ... 57 V DC |
| Nominal besleme gerilimi | 24 V DC 48 V DC |
| Tipik akım tüketimi | 110 mA (24 V DC) |
| Çıkış ismi | Röle çıkışı |
| Çıkış tanımı | Alarm çıkışı |
| Çıkış sayısı | 1 |
| Kontak tipi | N/C kontak |
| Maksimum anahtarlama gerilimi | 24 V DC |
| Maks. anahtarlama akımı | 100 mA |
| Bağlantı yöntemi | Geçmeli vidalı klemens (COMBICON), yedekleme mümkün |
| İletken kesiti, çok damarlı | 0,20 mm² ... 2,50 mm² |
| İletken kesiti, tek telli | 0,20 mm² ... 2,50 mm² |
| İletken kesiti, çok telli [AWG] | 24 ... 12 |
| Kablo kesiti AWG | 24 ... 12 |
| Sıkma torku | 5 Nm ... 7 Nm |
| Sinyal | Ethernet |
| İletim kapasitesi, minimum | -19 dBm |
| İletim kapasitesi, maksimum | -14 dBm |
| 3 dB sistem rezervi dahil iletim uzunluğu | 8 km (F-G 62.5/125 0.7 dB/km F1000 ile cam fiber ) 3,3 km (F-G 62.5/125 2,6 dB/km F600 ile cam fiber ) 9,6 km (F-G 50/125 0.7 dB/km F1200 ile cam fiber ) 5,3 km (F-G 50/125 1,6 dB/km F800 ile cam fiber ) |
| Bağlantı yöntemi | LC duplex |
| Dalga boyu | 1310 nm |
| Minimum alıcı hassasiyeti | -32 dBm |
| Maksimum alıcı hassasiyeti | -14 dBm |
| İletim ortamı | Çok fonksiyonlu fiberglas GI-HCS fiber |
| Veri hızı | 100 Mbps |
| Seri iletim hızı | 100 Mbps |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| Kanal sayısı | 1 |
| İletim uzunluğu | 100 m (bükümlü çift, ekranli ) |
| İletim ortamı | Bakır |
| Sinyal LED'leri | LNK/ACT, 100 |
| Link durumu | Link hatası geçişi |
| MDI-/MDI-X switchover | Otomatik-MDI(X) |
| Data akış kontrolü/protokolleri | IEC 61850-3, IEEE 1613 |
| Genişlik | 30 mm |
| Yükseklik | 130 mm |
| Derinlik | 100 mm |
| Muhafaza malzemesi | Alüminyum |
| Fiber tipleri | 50/125 µm 62.5/125 µm Cam fiber |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 150 Hz, Kriter 3 |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 30g, 11 ms yarım sinüs şok palsı |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 75 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | 4850 m |
| İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Şok | 300 m/s², 11 ms (IEC 60068-2) |
| Hava basıncı (çalışma) | 86 kPa ... 108 kPa |
| Hava basıncı (stok/nakliye) | 66 kPa ... 108 kPa |
| Uygunluk | CE uyumu |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
| Yayılan parazit | EN 61000-6-4 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Açıklamalar | Kriter A |
| Montaj tipi | DIN rayı montajı |
| Montaj pozisyonu | EN 60715'e uygun yatay DIN rayı NS 35 üzerine |
