| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

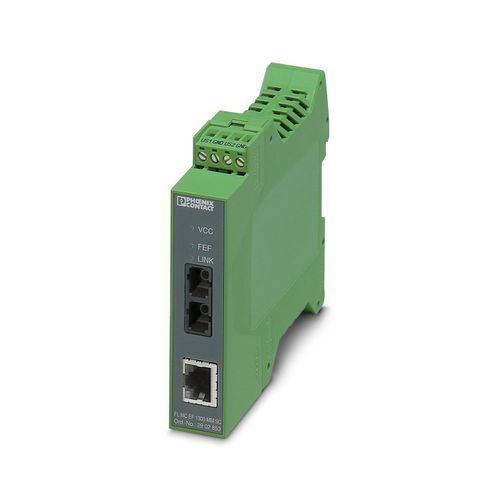

| Ürün tipi | Medya dönüştürücü |
| MTTF | 1400 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 599 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 101 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| MTBF | 479 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat)) 140 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat)) |
| Sinyal gecikmesi | ± 1,3 µs (Store-and-Forward modu, 10/100 Mbps, çerçeve boyuna bağlı) |
| Temel işlev | Depola-ve-ilet medya dönüştürücü |
| Elektriksel izolasyon | IEEE 802.3'e uygun VCC // FE // Ethernet |
| Nominal durum için maksimum güç kaybı | 2,4 W |
| Test gerilimi data arayüzü/besleme | 0,5 kVrms (50 Hz, 1 dk) |
| Besleme gerilim aralığı | 18 V DC ... 30 V DC (Vidalı bağlantı) 18 V DC ... 30 V DC (alternatif veya yedek olarak, bus kontağı ve sistem akım beslemesi üzerinden) |
| Tipik akım tüketimi | < 100 mA (24 V DC) |
| Koruma devresi | Polarite koruma |
| Bağlantı yöntemi | Geçmeli vidalı klemens (COMBICON), yedekleme mümkün |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok telli [AWG] | 24 ... 14 |
| Kablo soyma uzunluğu | 7,00 mm |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| Sinyal | Ethernet |
| Temel işlev | Depola-ve-ilet medya dönüştürücü |
| İletim kapasitesi, minimum | ≥ -23,5 dBm (Link modunda (50/125 µm) dinamik (ortalama)) ≥ -20 dBm (Link modunda (62,5/125 µm) dinamik (ortalama)) |
| İletim kapasitesi, maksimum | ≤ -14 dBm (Link modunda (50/125 µm) dinamik (ortalama)) ≤ -14 dBm (Link modunda (62,5/125 µm) dinamik (ortalama)) |
| 3 dB sistem rezervi dahil iletim uzunluğu | 6,4 km (F-G 50/125 0,7 dB/km F 1000) 2,8 km (F-G 50/125 1,6 dB/km F 800) 10 km (F-G 62,5/125 0,7 dB/km F 1000) 3 km (F-G 62,5/125 2,6 dB/km F 600) |
| Bağlantı yöntemi | SC duplex |
| Dalga boyu | 1300 nm |
| Minimum alıcı hassasiyeti | -31 dBm (Link modunda dinamik (ortalama)) |
| Maksimum alıcı hassasiyeti | -14 dBm (Link modunda dinamik (ortalama)) |
| İletim ortamı | Çok fonksiyonlu fiberglas GI-HCS fiber |
| İletim hızı | 10/100 MBit/s |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| Kanal sayısı | 1 |
| İletim uzunluğu | 100 m (ekranlı bükümlü çift) |
| İletim ortamı | Bakır |
| Sinyal LED'leri | Aktivite, hat durumu, 10/100 Mbps |
| Auto-negotiation modları | Otomatik |
| Link durumu | Link hatası geçişi |
| MDI-/MDI-X switchover | Otomatik-MDI(X) |
| Boyutlu çizim | |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Renk (Muhafaza) | yeşil (RAL 6021) |
| Malzeme (Muhafaza) | PA 6.6-FR |
| Fiber tipleri | 50/125 µm 62.5/125 µm Cam fiber |
| IEC 60068-2-32’e göre serbest düşüş | : 1 m |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 25g, 11 ms periyot, yarı sinüs şok darbe |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 65 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) ≤ 2000 m (UL'ye uygun) |
| İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | II 3 G Ex nA IIC T4 Gc X |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| Tanımlama | II (2) D [Ex op is Db] IIIC II (2) G [Ex op is Gb] IIC |
| Sertifika | PTB 06 ATEX 2042 U |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| Tanımlama | 508 Listed Class I, Zone 2, AEx nA IIC T4 Class I, Zone 2, Ex nA IIC T4 Gc X Class I, Div. 2, Groups A, B, C, D |
| Sertifika | MSIP-REI-PCK-2902853 |
| Tanımlama | ISA-S71.04-1985 G3 Harsh Group A DNV GL |
| Temperature | B |
| Humidity | A |
| Titreşim | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV (Test seviyesi 3) |
| Hava deşarjı | ± 8 kV (Test seviyesi 3) |
| Dolaylı deşarj | ± 6 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz (Test seviyesi 3) |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV (Test seviyesi 3) |
| Sinyal | ± 2 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 0,5 kV (DC besleme) |
| Sinyal | ± 1 kV (Data hattı, asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 55032 |
| Açıklamalar | A sınıfı, endüstriyel uygulamalar |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kaplama uygulamasını bozabilecek maddeler içermez | VDMA 24364:2018-05 |
| Elektriksel izolasyon | IEEE 802.3'e uygun |
| Montaj tipi | DIN rayı montajı |
