| Çalışma stroku | 75 mm |
| Boyut | 25 |
| Strok rezervi | 0 mm |
| Ters çevirme boşluğu | 150 µm |
| Mil çapı | 6 mm |
| Mil adımı | 6 mm/dev |
| Montaj konumu | herhangi bir |
| Kılavuz | Bilyalı rulman yatağı |

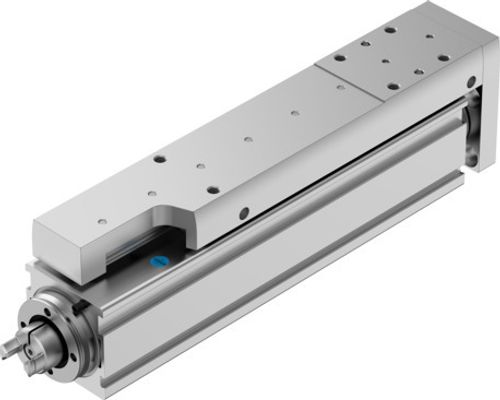

| Tasarım | Elektrikli mini kızak ünitesi
küresel vidalı milli silindir ile |
| Motor türü | Step motor
Servo motor |
| Referanslama | Pozitif sabit durdurma bloku
Negatif sabit durdurma bloku
Referans şalteri |
| Mil tipi | Bilyalı vida mil tahriği |
| Sembol | 00992069 |
| Konum algılama | yaklaşım sensörü için |
| Maks. ivmelenme | 15 m/sn² |
| Maks. devir | 4000 1/dak |
| Maks. hız | 0.4 m/sn |
| Tekrarlama hassasiyeti | ±0,015 mm |
| Devreye girme süresi | 100% |
| Korozyon direnci sınıfı KBK | 0 - korozyona maruziyet yok |
| LABS uygunluğu | VDMA24364 Zone III |
| Lityum-iyon bataryaların üretimi için uygunluk | Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir. |
| Temiz oda sınıfı | ISO 14644-1 uyarınca Sınıf 9 |
| Ses basınç seviyesi | 50 dB(A) |
| Koruma türü | IP40 |
| Ortam sıcaklığı | 0 °C ... 50 °C |
| Son konumlarda darbe enerjisi | 0 j |
| Son konumlarda darbe enerjisi ile ilgili bilgi | 0,01 m/s maksimum referans hareket hızında |
| Dinamik taşıma katsayısı sabit yatak | 2810 N |
| Dinamik taşıma katsayısı doğrusal kılavuz | 1310 N |
| Bilyalı vida mil tahriki dinamik taşıma katsayısı | 1700 N |
| Maksimum hareket hızında boşta çalışma torku | 0.029 Nm |
| Minimum hareket hızında boşta çalışma torku | 0.015 Nm |
| Maks. kuvvet Fy | 669 N |
| Maks. kuvvet Fz | 669 N |
| 100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında) | 1310 N |
| 100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında) | 1310 N |
| Maks. moment Mx | 2 Nm |
| Maks. moment My | 2.1 Nm |
| Maks. moment Mz | 2.1 Nm |
| 100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında) | 5 Nm |
| 100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında) | 4 Nm |
| 100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında) | 4 Nm |
| Tahrik milindeki maks. radyal kuvvet | 30 N |
| Maks. besleme kuvveti Fx | 20 N |
| Taşıma kapasitesi kılavuz değer, yatay | 2 kg |
| Faydalı yük kılavuz değer, dikey | 2 kg |
| Bilyalı vida mil tahriki statik taşıma katsayısı | 2600 N |
| Doğrusal kılavuz statik taşıma katsayısı | 2440 N |
| Metre strok başına kütle atalet momenti JH | 0.01507 kgcm² |
| Kg yük başına kütle atalet momenti JL | 0.00912 kgcm² |
| Kütle atalet momenti JO | 0.00144 kgcm² |
| Besleme sabiti | 6 mm/dev |
| Statik taşıma katsayısı sabit yatak | 1340 N |
| Referans hizmet ömrü | 5000 km |
| Bakım aralığı | Ömür boyu yağlama |
| 0 mm strokta hareketli kütle | 83 g |
| 10 mm strok başına hareketli kütle ek yük | 9 g |
| Ürün ağırlığı | 315 g |
| 0 mm strokta temel ağırlık | 176 g |
| 10 mm strok başına ek ağırlık | 19 g |
| Montaj türü | dişi diş ile
merkezleme manşonlu
aksesuarlarla
silindir pim ile |
| Aktüatör arayüz kodu | V20 |
| Malzeme hakkında not | RoHS uyumlu |
| Kızak kılavuzu malzemesi | Rulmanlı çelik |
| Kılavuz rayı malzemesi | Rulmanlı çelik |
| Gövde malzemesi | Dövme alüminyum alaşım, anodize |
| Boyunduruk plakası malzemesi | Dövme alüminyum alaşım, anodize |
| Piston mili malzemesi | yüksek alaşımlı paslanmaz çelik |
| Kızak malzemesi | Dövme alüminyum alaşım, anodize |
| Mil somunu malzemesi | Rulmanlı çelik |
| Mil malzemesi | Rulman çeliği |
