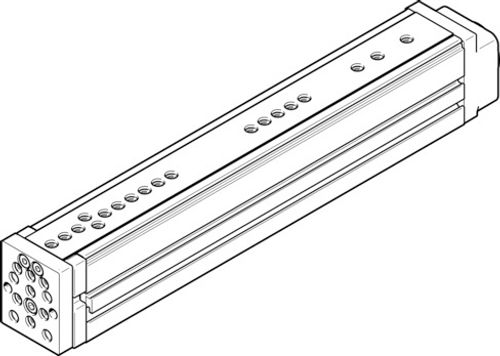

Mini Kızak Ünitesi EGSL-BS-45-200-10P 559336

Festo

Mini Kızak Ünitesi EGSL-BS-45-200-10P 559336

EGSL-BS-45-200-10P

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Çalışma stroku	200 mm
Boyut	45
z yönünde hareket paralelliği	0.08 mm
Paralellik	0.1 mm
Ters çevirme boşluğu	≤50 µm
Mil çapı	10 mm
Mil adımı	10 mm/dev
Montaj konumu	herhangi bir
Kılavuz	Bilyeli kafes kılavuzu
Tasarım	Elektrikli mini kızak ünitesi Kılavuz küresel vidalı milli silindir ile
Motor türü	Step motor Servo motor
Mil tipi	Bilyalı vida mil tahriği
Sembol	00992069
Konum algılama	yaklaşım sensörü için
Maks. ivmelenme	25 m/sn²
Maks. hız	1 m/sn
Tekrarlama hassasiyeti	±0,015 mm
Devreye girme süresi	100%
Korozyon direnci sınıfı KBK	0 - korozyona maruziyet yok
LABS uygunluğu	VDMA24364 Zone III
Ses basınç seviyesi	60 dB(A)
Koruma türü	IP40
Ortam sıcaklığı	0 °C ... 60 °C
Sürekli ilerleme kuvveti	100 N
Maks. tahrik torku	0.415 Nm
Maks. kuvvet Fy	291 N
Maks. kuvvet Fz	291 N
Maks. moment Mx	14.3 Nm
Maks. moment My	12.3 Nm
Maks. moment Mz	12.3 Nm
Tahrik milindeki maks. radyal kuvvet	120 N
Maks. besleme kuvveti Fx	150 N
Boşta çalışma tahrik torku	0.08 Nm
Taşıma kapasitesi kılavuz değer, yatay	6 kg
Faydalı yük kılavuz değer, dikey	6 kg
Kg yük başına kütle atalet momenti JL	0.0253 kgcm²
Kütle atalet momenti JO	0.0731 kgcm²
Besleme sabiti	10 mm/dev
Bakım aralığı	Ömür boyu yağlama
Hareketli kütle	940 g
Ürün ağırlığı	2190 g
Montaj türü	dişi diş ile merkezleme manşonlu aksesuarlarla
Malzeme hakkında not	RoHS uyumlu
Kapak malzemesi	Alüminyum döküm boyalı
Kılavuz rayı malzemesi	Rulmanlı çelik
Gövde malzemesi	Dövme alüminyum alaşım eloksallı
Boyunduruk plakası malzemesi	Dövme alüminyum alaşım eloksallı
Mil somunu malzemesi	Rulmanlı çelik
Mil malzemesi	Rulman çeliği

Aksesuarlar

Step motor 1370475

EMMS-ST-57-S-SE-G2

Servo motor 2082447

EMME-AS-40-M-LV-AMB

Servo motor 5242205

EMMT-AS-60-M-LS-RM

Servo motor 5242210

EMMT-AS-60-M-HS-RSB

Servo motor 4267577

EMME-AS-60-M-LS-AMXB

Servo motor 4808568

EMMT-AS-60-

Step motor 1370473

EMMS-ST-42-S-SEB-G2

Servo motor 5242200

EMMT-AS-60-S-HS-RS

Step motor 1370476

EMMS-ST-57-S-SB-G2

Servo motor 5242209

EMMT-AS-60-M-HS-RM

Servo motor 5242214

EMMT-AS-60-L-LS-RSB

Servo motor 5242213

EMMT-AS-60-L-LS-RM

Servo motor 5242219

EMMT-AS-60-L-HS-RMB

Servo motor 5242215

EMMT-AS-60-L-LS-RMB

Step motor 1370470

EMMS-ST-42-S-S-G2

Step motor 1370479

EMMS-ST-57-M-SE-G2

Servo motor 4267576

EMME-AS-60-M-LS-AMX

Step motor 1370481

EMMS-ST-57-M-SEB-G2

Step motor 1370471

EMMS-ST-42-S-SE-G2

Step motor 1370478

EMMS-ST-57-M-S-G2

Servo motor 5242196

EMMT-AS-60-S-LS-RS

Servo motor 4267579

EMME-AS-60-MK-LS-AMXB

Servo motor 2082444

EMME-AS-40-M-LV-AS

Servo motor 5242212

EMMT-AS-60-L-LS-RS

Servo motor 5242198

EMMT-AS-60-S-LS-RSB

Step motor 1370472

EMMS-ST-42-S-SB-G2

Servo motor 5242204

EMMT-AS-60-M-LS-RS

Servo motor 4267578

EMME-AS-60-MK-LS-AMX

Servo motor 2082446

EMME-AS-40-M-LV-ASB

Servo motor 5242206

EMMT-AS-60-M-LS-RSB

Servo motor 2082445

EMME-AS-40-M-LV-AM

Servo motor 5242216

EMMT-AS-60-L-HS-RS

Servo motor 5242217

EMMT-AS-60-L-HS-RM

Step motor 1370477

EMMS-ST-57-S-SEB-G2

Servo motor 2089733

EMME-AS-60-M-LS-AMB

Servo motor 5242201

EMMT-AS-60-S-HS-RM

Servo motor 5242208

EMMT-AS-60-M-HS-RS

Servo motor 5242218

EMMT-AS-60-L-HS-RSB

Servo motor 5242202

EMMT-AS-60-S-HS-RSB

Servo motor 2089730

EMME-AS-60-M-LS-AS

Servo motor 5242197

EMMT-AS-60-S-LS-RM

Servo motor 5242211

EMMT-AS-60-M-HS-RMB

Servo motor 2089732

EMME-AS-60-M-LS-ASB

Step motor 1370480

EMMS-ST-57-M-SB-G2

Servo motor 5242203

EMMT-AS-60-S-HS-RMB

Servo motor 5242207

EMMT-AS-60-M-LS-RMB

Servo motor 5242199

EMMT-AS-60-S-LS-RMB

Step motor 1370474

EMMS-ST-57-S-S-G2

Servo motor 2089731

EMME-AS-60-M-LS-AM

Konnektör manşonu 548803

ZBV-M5-7

Motor flanşı 1976704

EAMF-A-28B-40P

Körleme 570834

EASC-G1-45-200-F

Paralel Kit 8125069

EAMM-U-60-D32-60P-91

Adaptör Takımı 1278364

DHAA-G-G6-12-B11-20

Paralel kit 1577346

EAMM-U-60-D32-40G-91-S1

Paralel kit 8123499

EAMM-U-70-D32-70AA-96

Motor flanşı 552163

EAMF-A-28B-40A

Eksenel Kit 560281

EAMM-A-D32-35A-40A

Eksenel Kit 8105889

EAMM-A-D32-60RA

Sinyal verme parçası 1235033

EAPM-G1-45-SLS

Adaptör Takımı 1088311

HMSV-72

Motor flanşı 1956846

EAMF-A-44C-60P

Eksenel Kit 543148

EAMM-A-D32-42A

Paralel Kit 2781450

EAMM-U-70-D32-60H-96-S1

Kaplin 543419

EAMC-16-20-5-6

Redüktör 8141765

EMGA-60-P-G12-SST-57

Eksenel kit 2234020

EAMM-A-D32-60P-S1

Paralel Kit 1210126

EAMM-U-60-D32-55A-91

Redüktör 549430

EMGA-60-P-G3-SST-57

Kaplin 551003

EAMC-30-32-6-9

Paralel Kit 2778302

EAMM-U-70-D32-60G-96-S1

Paralel Kit 2619688

EAMM-U-70-D32-60P-96-S1

Kaplin 1233256

EAMC-30-32-6-14

Paralel kit 1210419

EAMM-U-60-D32-57A-91

Adaptör Takımı 2715152

DHAA-D-E8-45/55-Q11-12

Eksenel kit 1322181

EAMM-A-D32-57A-S1

Eksenel kit 1322180

EAMM-A-D32-55A-S1

Eksenel Kit 1956054

EAMM-A-D32-60P

Adaptör Takımı 564952

DHAA-G-G6-16-B8-25

Paralel kit 2781711

EAMM-U-70-D32-70A-96-S1

Redüktör 552191

EMGA-60-P-G5-SAS-70

Paralel kit 1577358

EAMM-U-60-D32-40G-91

Paralel kit 8164734

EAMM-U-50-D32-40P-48

Paralel Kit 1570862

EAMM-U-50-D32-32B-78

Adaptör Takımı 1279418

DHAA-G-E8-45-B11-25

Eksenel kit 550980

EAMM-A-D32-57A

Eksenel kit 2946759

EAMM-A-D32-60G-S1

Motor flanşı 530081

EAMF-A-44A/B-57A

Redüktör 8141764

EMGA-60-P-G8-SST-57

Paralel kit 2154009

EAMM-U-50-D32-40P-78-S1

Redüktör 8141735

EMGA-60-P-G8-EAS-60

Kaplin 551002

EAMC-30-32-6-6.35

Kaplin yuvası 551006

EAMK-A-D32-44A/C

Redüktör 552190

EMGA-60-P-G3-SAS-70

Paralel kit 8123497

EAMM-U-60-D32-60RA-91

Paralel kit 2153283

EAMM-U-50-D32-40P-78

Motor flanşı 552164

EAMF-A-28B-42A

Sinyal verme parçası 8067260

EAPM-L2-45-SLS

Redüktör 2297687

EMGA-60-P-G5-EAS-60

Adaptör Takımı 1088338

HMSV-74

Adaptör Takımı 2406159

DHAA-G-G6-16-B6-14

Eksenel Kit 8105884

EAMM-A-D32-58AA

Eksenel Kit 8125610

EAMM-A-D32-40RA

Redüktör 549431

EMGA-60-P-G5-SST-57

Redüktör 552189

EMGA-60-P-G5-SAS-55

Eksenel Kit 2207372

EAMM-A-D32-40P-S1

Redüktör 2297686

EMGA-60-P-G3-EAS-60

Eksenel kit 8105918

EAMM-A-D32-60R

Adaptör Takımı 1089092

HMSV-75

Paralel kit 1202302

EAMM-U-50-D32-40A-78-S1

Paralel kit 8123498

EAMM-U-60-D32-60AA-91

Redüktör 8141737

EMGA-60-P-G20-EAS-60

Eksenel Kit 8105826

EAMM-A-D32-40R

Redüktör 552188

EMGA-60-P-G3-SAS-55

Paralel kit 1202312

EAMM-U-50-D32-42A-78-S1

Adaptör Takımı 1088295

HMSV-71

Paralel Kit 1210453

EAMM-U-60-D32-57A-91-S1

Paralel Kit 1201607

EAMM-U-50-D32-42A-78

Eksenel Kit 1322178

EAMM-A-D32-40A-S1

Redüktör 8141736

EMGA-60-P-G12-EAS-60

Adaptör Takımı 2728486

DHAA-D-E8-45-Q11-10

Paralel Kit 2755565

EAMM-U-70-D32-70A-96

Paralel kit 1210450

EAMM-U-60-D32-55A-91-S1

Paralel Kit 2619586

EAMM-U-70-D32-60P-96

Eksenel Kit 1322179

EAMM-A-D32-42A-S1

Adaptör Takımı 2371422

DHAA-G-G3-20-B13-35

Körleme 570823

EASC-G1-45-200

Eksenel kit 8117072

EAMM-A-D32-50GA

Paralel Kit 2778393

EAMM-U-70-D32-60H-96

Körleme 570875

EASC-G1-45-500

Eksenel Kit 8105887

EAMM-A-D32-60AA

Motor flanşı 529942

EAMF-A-44A/B-55A

Kaplin yuvası 552155

EAMK-A-D32-28B

Paralel Kit 2748181

EAMM-U-70-D32-60G-96

Eksenel kit 2946758

EAMM-A-D32-60G

Kaplin 543420

EAMC-16-20-6-6

Eksenel Kit 2207441

EAMM-A-D32-35A-40P

Eksenel Kit 543147

EAMM-A-D32-40A

Kaplin 1232854

EAMC-16-20-6-8

Eksenel kit 550979

EAMM-A-D32-55A

Eksenel Kit 1976465

EAMM-A-D32-40P

Eksenel kit 2946761

EAMM-A-D32-60H-S1

Eksenel Kit 2256396

EAMM-A-D32-40G-S1

Eksenel Kit 1454238

EAMM-A-D32-40G

Eksenel Kit 2946760

EAMM-A-D32-60H

Merkezleme Parçası 8146544

ZBH-7-B

Adaptör kiti 8150920

DHAA-G-E8-45-B24-28

Eksenel Kit 8197499

EAMM-A-D32-60P-G2

Eksenel Kit 8197495

EAMM-A-D32-60P-S1-G2

Profil montajı 1168859

EAHF-G1-45-P

Yaklaşım sensörü|Silindir Sensörü 551405

SIES-8M-NO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551403

SIES-8M-NO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551394

SIES-8M-PO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551389

SIES-8M-PS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551388

SIES-8M-PS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551400

SIES-8M-NS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551395

SIES-8M-PO-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551399

SIES-8M-NS-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551393

SIES-8M-PO-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551390

SIES-8M-PS-24V-K-10-M8D

Yaklaşım sensörü|Silindir Sensörü 551404

SIES-8M-NO-24V-K-5,0-M8D

Yaklaşım sensörü|Silindir Sensörü 551398

SIES-8M-NS-24V-K-2,5-M8D

Yaklaşım sensörü|Silindir Sensörü 551401

SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551391

SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551397

SIES-8M-NS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551386

SIES-8M-PS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551387

SIES-8M-PS-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551402

SIES-8M-NO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551396

SIES-8M-NS-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551392

SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574337

SMT-8M-A-PS-24V-E-0,3-M12

Yaklaşım sensörü|Silindir Sensörü 8165237

SMT-8M-A-ZS-24V-E-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 8138001

SMT-8M-A-NO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574335

SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574338

SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 8138000

SMT-8M-A-NO-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339

SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574333

SMT-8M-A

Yaklaşım sensörü|Silindir Sensörü 574334

SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574340

SMT-8M-A-PO-24V-E-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 574336

SMT-8M-A-PS-24V-E-5,0-OE

İndirmeler

EGSL-EN

İşletme talimatları

EGSL-EN

İşletme talimatları

Sorularınız İçin Burdayız!

Destek İçin İletişime Geçin

Nereden Temin Edebilirsiniz

Satış Ekimizle Görüşün ve Teklif Alın

Sorularınız İçin Burdayız!

Destek İçin İletişime Geçin

Nereden Temin Edebilirsiniz

Satış Ekimizle Görüşün ve Teklif Alın

Çözümler

Sektörler

Markalar

Ürünler

Kurumsal

Festo

Mini Kızak Ünitesi EGSL-BS-45-200-10P 559336

EGSL-BS-45-200-10P

Teknik Özellikler

Aksesuarlar

Step motor 1370475

Servo motor 2082447

Servo motor 5242205

Servo motor 5242210

Servo motor 4267577

Servo motor 4808568

Step motor 1370473

Servo motor 5242200

Step motor 1370476

Servo motor 5242209

Servo motor 5242214

Servo motor 5242213

Servo motor 5242219

Servo motor 5242215

Step motor 1370470

Step motor 1370479

Servo motor 4267576

Step motor 1370481

Step motor 1370471

Step motor 1370478

Servo motor 5242196

Servo motor 4267579

Servo motor 2082444

Servo motor 5242212

Servo motor 5242198

Step motor 1370472

Servo motor 5242204

Servo motor 4267578

Servo motor 2082446

Servo motor 5242206

Servo motor 2082445

Servo motor 5242216

Servo motor 5242217

Step motor 1370477

Servo motor 2089733

Servo motor 5242201

Servo motor 5242208

Servo motor 5242218

Servo motor 5242202

Servo motor 2089730

Servo motor 5242197

Servo motor 5242211

Servo motor 2089732

Step motor 1370480

Servo motor 5242203

Servo motor 5242207

Servo motor 5242199

Step motor 1370474

Servo motor 2089731

Konnektör manşonu 548803

Motor flanşı 1976704

Körleme 570834

Paralel Kit 8125069

Adaptör Takımı 1278364

Paralel kit 1577346

Paralel kit 8123499

Motor flanşı 552163

Eksenel Kit 560281

Eksenel Kit 8105889

Sinyal verme parçası 1235033

Adaptör Takımı 1088311

Motor flanşı 1956846
