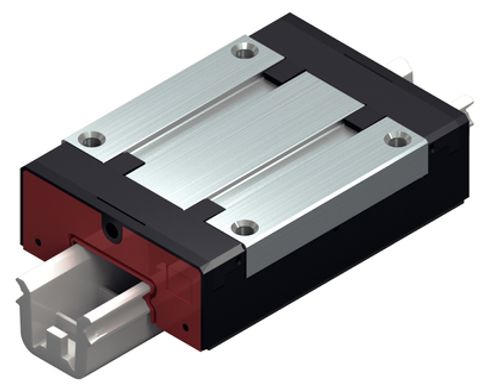

| Model | Bilyalı ray kılavuzu |
| Anma boyutu [mm] | 20 |
| Yapı şekli | SNS - Dar normal standart yükseklik |
| Malzeme | Korozyona dayanıklı, martensitik çelik |
| Öngerilme sınıfı | C1 - Düşük öngerilme |
| Doğruluk sınıfı | P - Hassas |
| Conta | LS - Düşük sürtünmeli conta, N conta ve boyuna conta |
| Bilyalı zincir | Bilyalı zincirsiz (standart) |
| Kılavuz kızağı genişliği [mm] | 46 |
| Kılavuz kızağı uzunluğu [mm] | 66 |
| Kılavuz kızağı yüksekliği [mm] | 17.5 |
| Kılavuz raylı kılavuz kızağı yüksekliği [mm] | 25 |
| Yağlama | İlk greslemesi yapılmamış ve koruyucu uygulanmamış |
| Dinamik yük değeri C100 [N] | 7900 |
| C100 dinamik yük değerine ilişkin not | Dinamik yük değerleri ve yük momentleri, DIN ISO 14728-1 standardına göre 100.000 m strok mesafesini temel almaktadır. |
| amax azami hızlanma [m/s²] | 250 |
| Maks. hızlanma amax ile ilgili bilgi | Sadece öngerilme altındaki sistemlerde. Öngerilme altında olmayan sistemlerde: amax = 50 m/s2 |
| vmax izin verilen azami doğrusal hız [m/s] | 3 |
| İzin verilen vmax azami hız ile ilgili not | 5 m/sn seviyesine kadar hızlar mümkündür. Plastik parçalardaki yüksek aşınma nedeniyle kullanım ömrü sınırlıdır. |
| İzin verilen ortam sıcaklığı (min ... maks) | -10 °C ... +80 °C |
| İzin verilen ortam sıcaklığına (min ... maks) ilişkin not | Kısa süreli olarak 100 °C'ye kadar izin verilir. |
| Ağırlık [kg] | 0.27 |
| Dinamik yük değeri C50 [N] | 9950 |
| C50 dinamik yük değerine ilişkin not | Dinamik yük değerleri ve yük momentleri 50.000 m strok mesafesini temel almaktadır. |
| C0 statik yük değeri [N] | 12230 |
| C0 statik yük değeri notu | DIN 636, Kısım 2'ye göre hesaplanan değerler |
| Dinamik burulma yük torku Mt50 [Nm] | 103 |
| Dinamik burulma yük torku Mt50 ile ilgili bilgi | Dinamik yük değerleri ve yük momentleri 50.000 m strok mesafesini temel almaktadır. |
| Dinamik burulma yük torku Mt100 [Nm] | 81.4 |
| Dinamik burulma yük torku Mt100 ile ilgili bilgi | Dinamik yük değerleri ve yük momentleri, DIN ISO 14728-1 standardına göre 100.000 m strok mesafesini temel almaktadır. |
| Mt0 statik burulma yük torku [Nm] | 126 |
| Dinamik uzunlamasına taşıma torku ML50 [Nm] | 65.1 |
| Dinamik uzunlamasına taşıma torku ML50 ile ilgili bilgi | Dinamik yük değerleri ve yük momentleri 50.000 m strok mesafesini temel almaktadır. |
| Dinamik uzunlamasına taşıma torku ML100 [Nm] | 51.7 |
| Dinamik uzunlamasına taşıma torku ML100 ile ilgili bilgi | Dinamik yük değerleri ve yük momentleri, DIN ISO 14728-1 standardına göre 100.000 m strok mesafesini temel almaktadır. |
| ML0 statik uzunlamasına taşıma torku [Nm] | 80 |
| T tipi kılavuz ray bölmesi [mm] | 60 |
| Ölçü A (profil ray kılavuzları) [mm] | 46 |
| Ölçü A2 (profil ray sistemleri) [mm] | 20 |
| Ölçü A3 (profil ray sistemleri) [mm] | 13 |
| Ölçü B (profil ray kılavuzları) [mm] | 66 |
| B1 ölçüsü [mm] | 45.1 |
| Ölçü B2 (profil ray kılavuzları) [mm] | 69 |
| Ölçü E1 [mm] | 38 |
| Ölçü E2 (profil ray kılavuzları) [mm] | 38 |
| H ölçüsü [mm] | 25 |
| Ölçü H1 (profil ray kılavuzları) [mm] | 17.5 |
| Ölçü H1, boyuna contalı (profil ray kılavuzları) [mm] | 18.15 |
| Ölçü K (profil ray kılavuzları) [mm] | 4 |
| Ölçü N3 (profil ray kılavuzları) [mm] | 6 |
| Ölçü N5 (profil ray kılavuzları) [mm] | 3.1 |
| Ölçü S2 (profil ray kılavuzları) | M4 |
| T1 min ölçüsü [mm] | 6.5 |
| Ölçü V1 [mm] | 7 |
