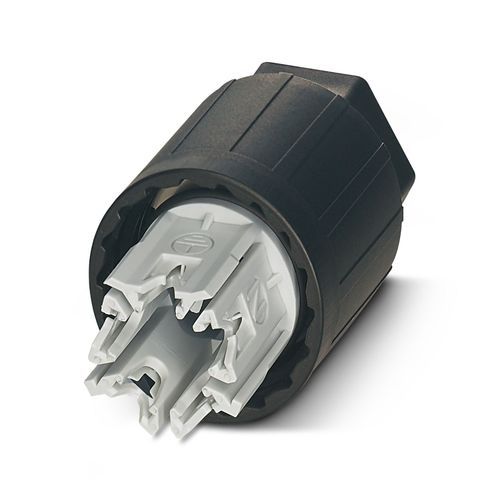

QPD N 4PE2,5 9-16 BK - Somun 1459647

Ürün tipi	Kurulum baskı somunu
Ürün gamı	QPD
Tasarım	QPD 5x2,5
Kutup sayısı	5
Bağlantı profili	4+PE
Konum markalama	1, 2, 3, N, PE
Bağlantı sayısı	10
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3
Nominal aşırı gerilim (II/2)	8 kV
Nominal aşırı gerilim (III/2)	8 kV
Nominal aşırı gerilim (III/3)	8 kV
Nominal akım	20 A
nominal gerilim (II/2)	1000 V
nominal gerilim (III/2)	1000 V
Nominal gerilim (III/3)	690 V
Nominal akım IN	20 A
Bağlantı yöntemi Saha tarafında	IDC bağlantı
Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı	maks. 10
İletken kesiti esnek	1 mm² ... 2,5 mm²
İletken kesiti sabit	1 mm² ... 2,5 mm²
Bağlantı kesit alanı AWG	16 ... 14
Sıkma torku Rakor somunu	10 Nm
Anahtar ebadı Rakor somunu	27 mm
Boyutlu çizim
Genişlik	34,6 mm
Yükseklik	34,6 mm
Uzunluk	42,2 mm
Renk	siyah (RAL 9005)
Malzeme Muhafaza	PA
UL 94'e uygun yanmazlık sınıfı	V0
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
Kontak taşıyıcı malzemesi	PA
VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı	VDE 0295 class 1 - 6 / min. 0.15 mm
Dış kablo çapı	9 mm ... 16 mm
İzolasyon dahil kablo çapı	2 mm ... 3,8 mm
Konum markalama	1, 2, 3, N, PE
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
Koruma sınıf	IP66 IP68 (2 m / 24 h) IP69K Takılı değilken dokunma emniyetli (IP2X)
Darbe dayanımı	IK07
Ortam sıcaklığı (çalışma)	-40 °C ... 100 °C
İletken takılıyken sıcaklık	-5 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 80 °C
