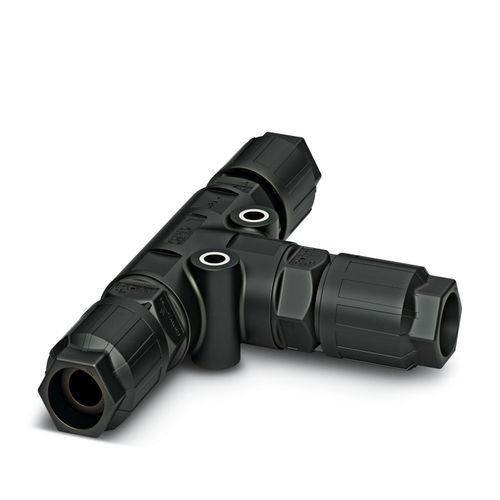

QPD T 2PE1,5 3X4-9 BK - T dağıtıcı 1414712

Phoenix Contact

QPD T 2PE1,5 3X4-9 BK - T dağıtıcı 1414712

Montaj sistemleri için dağıtıcılar

T dağıtıcı, product family: QPD, bağlantı yöntemi: IDC bağlantı, pin sayısı: 2+PE, 0,5 mm2 ... 1,5 mm2, 690 V, 17,5 A, PA, siyah, Üç QUICKON somunlu, kodlama: Kodlama profili, dış kablo çapı: 5 mm ... 7 mm ve 7 mm ... 9,5 mm

QPD T 2PE1,5 3X4-9 BK - T dağıtıcı 1414712

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Ürün tipi	Güç dağıtıcı
Ürün gamı	QPD
Tasarım	T-dağıtıcı
Kutup sayısı	3
Bağlantı profili	2+PE
Konum markalama	1, 2, PE
Bağlantı sayısı	3
Kablo çıkış sayısı	3
Kodlama	Kodlama profili
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3
Bağlantı yöntemi	IDC bağlantı
Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı	maks. 10
İletken kesiti esnek	0,5 mm² ... 1,5 mm²
İletken kesiti sabit	0,5 mm² ... 1,5 mm²
Bağlantı kesit alanı AWG	20 ... 16
Sıkma torku Rakor somunu	8 Nm
Sıkma torku Kilitleme somunu	5 Nm
Boyutlu çizim
Genişlik	71,1 mm
Yükseklik	26 mm
Uzunluk	147,8 mm
Nominal aşırı gerilim (II/2)	8 kV
Nominal aşırı gerilim (III/2)	8 kV
Nominal aşırı gerilim (III/3)	6 kV
Nominal akım	17,5 A
Hacim direnci	< 3 mΩ
nominal gerilim (II/2)	1000 V
nominal gerilim (III/2)	1000 V
Nominal gerilim (III/3)	690 V
Nominal gerilim UN	690 V AC 690 V DC
Nominal akım IN	17,5 A
Takma/çekme çevrimleri	maks. 50 (QUICKON bağlantılar maks. 10)
Renk	siyah (RAL 9005)
Malzeme Muhafaza	PA
Malzeme Kontak	Cu
Malzeme Kontak yüzeyi	gümüş kaplama
UL 94'e uygun yanmazlık sınıfı	V0
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı	VDE 0295 class 1 - 6 / min. 0.15 mm
Dış kablo çapı	5 mm ... 7 mm 7 mm ... 9,5 mm
İzolasyon dahil kablo çapı	1,6 mm ... 3 mm
Konum markalama	1, 2, PE
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
Koruma sınıf	IP66 IP68 (2 m / 24 h) IP69K (Nozuldan mesafe 150 mm) Takılı değilken dokunma emniyetli (IP2X)
Darbe dayanımı	IK07 (-25 °C)
Ortam sıcaklığı (çalışma)	-40 °C ... 100 °C
İletken takılıyken sıcaklık	-5 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 100 °C
