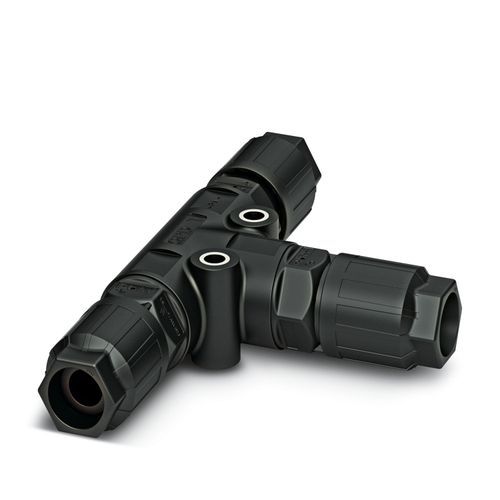

QPD T3PE2,5 3X9-14 BK - T dağıtıcı 1424046

Phoenix Contact

QPD T3PE2,5 3X9-14 BK - T dağıtıcı 1424046

Montaj sistemleri için dağıtıcılar

T dağıtıcı, product family: QPD, bağlantı yöntemi: IDC bağlantı, pin sayısı: 3+PE, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, siyah, Üç QUICKON somunlu, kodlama: Kodlama profili, dış kablo çapı: 9 mm ... 14 mm

QPD T3PE2,5 3X9-14 BK - T dağıtıcı 1424046

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Ürün tipi	Güç dağıtıcı
Ürün gamı	QPD
Tasarım	T-dağıtıcı
Kutup sayısı	4
Bağlantı profili	3+PE
Konum markalama	1, 2, 3, PE
Bağlantı sayısı	3
Kablo çıkış sayısı	3
Kodlama	Kodlama profili
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3
Bağlantı yöntemi	IDC bağlantı
Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı	maks. 10
İletken kesiti esnek	1 mm² ... 2,5 mm²
İletken kesiti sabit	1 mm² ... 2,5 mm²
Bağlantı kesit alanı AWG	16 ... 14
Sıkma torku Rakor somunu	10 Nm
Anahtar ebadı Rakor somunu	22 mm
Boyutlu çizim
Genişlik	92 mm
Yükseklik	31 mm
Uzunluk	152 mm
Nominal aşırı gerilim (II/2)	6 kV
Nominal aşırı gerilim (III/2)	6 kV
Nominal aşırı gerilim (III/3)	6 kV
Nominal akım	20 A
Hacim direnci	< 3 mΩ
nominal gerilim (II/2)	1000 V
nominal gerilim (III/2)	690 V
Nominal gerilim (III/3)	690 V
Nominal gerilim UN	690 V AC 690 V DC
Nominal akım IN	20 A
Takma/çekme çevrimleri	maks. 50
Renk	siyah (RAL 9005)
Malzeme Muhafaza	PA
Malzeme Kontak	Cu
Malzeme Kontak yüzeyi	gümüş kaplama
UL 94'e uygun yanmazlık sınıfı	V0
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı	VDE 0295 class 1 - 6 / min. 0.15 mm
Dış kablo çapı	9 mm ... 14 mm
İzolasyon dahil kablo çapı	2 mm ... 3,6 mm
Konum markalama	1, 2, 3, PE
Kablo izolasyon malzemesi	PVC/PE/TPE/kauçuk
Halojensiz	evet
Koruma sınıf	IP66 IP68 (2 m / 24 h) IP69K (Nozuldan mesafe 150 mm) Takılı değilken dokunma emniyetli (IP2X)
Darbe dayanımı	IK07 (-25 °C)
Ortam sıcaklığı (çalışma)	-40 °C ... 100 °C
İletken takılıyken sıcaklık	-5 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 100 °C
