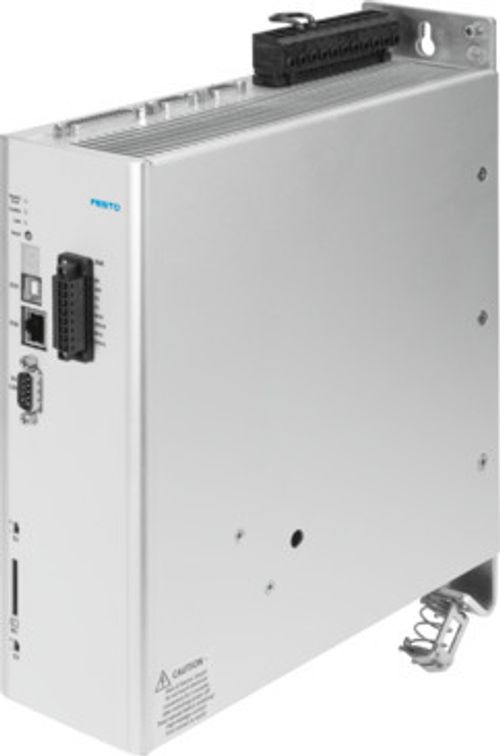

| Montaj türü | bağlantı plakasında
vidalanarak sabitlenmiş |
| Ürün ağırlığı | 3800 g |
| Gösterge | Yedi segmentli ekran |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB makine direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık makine düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Sertifikayi düzenleyen kuruluş | TÜV Rheinland 01/205/5262.02/19
TÜV Rheinland UK Ltd. 01/205U/5262.00/22 |
| Depolama sıcaklığı | -25 °C ... 70 °C |
| Ortam sıcaklığı | 0 °C ... 40 °C |
| Bağıl nem | % 0 - 90 |
| Koruma türü | IP10
IP20 |
| Kirlenme derecesi | 2 |
| Malzeme hakkında not | RoHS uyumlu |
| LABS uygunluğu | VDMA24364 Zone III |
| Nominal çalışma gerilimi fazları | 3 fazlı |
| Nominal çalışma gerilimi AC | 400 V |
| İzin verilen gerilim dalgalanmaları | +/- 10% |
| Giriş gerilimi aralığı AC | 230 V ... 480 V |
| Şebeke frekansı | 50 Hz ... 60 Hz |
| Nominal akım | 5.5 A |
| Şebeke filtresi | entegre |
| Maks. ara devre gerilimi DC | 560 V |
| Fren direnci | 68 Ohm |
| Fren direnci pals gücü | 8.5 kVA |
| Mantık beslemesi DC nominal gerilim | 24 V |
| İzin verilen mantık gerilimi aralığı | ± %20 |
| Mantık beslemesi akım tüketimi, sabitleme frensiz | 1 A |
| Çıkış gerilimi aralığı AC | 3x 0 - 360 V |
| Nominal çıkış akımı | 5 A |
| Faz başına nominal akım, efektif | 5 A |
| Faz başına tepe akımı, efektif | 15 A |
| Maks. pik akım süresi | 5 sn |
| Kontrolör nominal gücü | 3000 VA |
| Yüksek performans | 6000 VA |
| Çıkış frekansı | 0 Hz ... 1000 Hz |
| Parametrelendirme arayüzü | Parametrelendirme ve işletime alma
USB
Ethernet |
| Fieldbus bağlantısı | CANopen
Modbus/TCP |
| İletişim profili | DS301/DSP402 |
| Proses bağlantısı | G/Ç kuplörü
256 travers ünitesi için |
| Maks. fieldbus aktarım hızı | 1 Mbit/sn |
| Bus bağlantısı | Soket
9 kutuplu
Sub-D |
| Enkoder arayüzü çıkış, özellikler | Çözünürlük 16384 ppr |
| Enkoder arayüzü çıkış, işlev | Hız kontrol modunda enkoder sinyalleri aracılığıyla gerçek değer geri bildirimi.
Müteakip bağımlı tahrik için hedef değer tanımı. |
| Enkoder arayüzü giriş, özellikler | 3 fazlı enkoder sinyalleri
EnDat
HIPERFACE
RS422
SINCOS |
| Enkoder arayüzü giriş, işlev | Enkoder sinyal hızı hedef değeri.
Slave tahrikin hız özelliği olarak, senkron işletimde. |
| Dijital mantık giriş sayısı | 10 |
| Mantık girişi özellikleri | galvanik olarak izole edilmiş
serbestçe yapılandırılabilir |
| Mantıksal giriş çalışma aralığı | 8 V ... 30 V |
| Dijital mantık çıkış sayısı 24 V DC | 5 |
| Dijital mantık çıkışlarının özellikleri | galvanik olarak izole edilmiş
kısmi olarak serbestçe yapılandırılabilir |
| Maks. akım dijital mantık çıkışları | 100 mA |
| Analog referans değeri girişlerinin sayısı | 2 |
| Referans değeri girişlerinin özellikleri | Diferansiyel girişler
dönüş hızı için yapılandırılabilir
elektrik için yapılandırılabilir |
| Çalışma aralığı referans değeri girişi | ± 10 V |
| Empedans nominal değer girişi | 20 kOhm |
| Analog monitör çıkışlarının sayısı | 2 |
| Monitör çıkışları çalışma aralığı | ± 10 V |
| Çözünürlük monitör çıkışları | 9 bit |
| Monitör çıkışlarının özellikleri | kısa devre korumalı |
| Güvenlik fonksiyonu | Emniyetli kapatılan moment (STO)
Emniyetli durdurma 1 (SS1) |
| Safety Integrity Level (SIL) | Emniyetli kapatılan moment (STO) / SIL 3 / SILCL 3 |
| Performans seviyesi (PL) | Emniyetli kapatılan moment (STO) / Kategori 4, Performans Seviyesi e |
| Diyagnoz kapsama derecesi | 97 % |
| SFF Safe Failure Fraction | 99.17 % |
| Donanım hata toleransı | 1 |
| Proof-Test aralığı | 20 Yıl |
