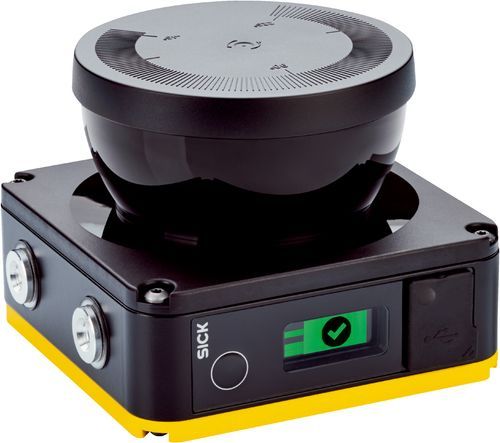

| Yan ürün ailesi | nanoScan3 Pro - EFI-pro |
| Uygulama | Sistem soketsiz sensör |
| Uygulama alanı | Indoor |
| Koruma alanı mesafesi | 3 m |
| Uyarı alanı aralığı | 10 m |
| Ölçüm aralığı mesafesi | 40 m |
| Eşzamanlı denetlenen koruma alanlarının sayısı | ≤ 8 1) |
| Alan sayısı | 128 |
| Denetleme durumlarının sayısı | 128 |
| Tarama açısı | 275° |
| Çözünürlük (yapılandırılabilir) | 20 mm 30 mm 40 mm 50 mm 60 mm 70 mm 150 mm 200 mm |
| Açısal çözünürlük | 0,17° |
| Tepki süresi | 70 ms |
| Koruma alanı ilavesi | 65 mm |
| Tip | Tip 3 (IEC 61496) |
| Güvenlik için entegrasyon seviyesi | SIL 2 (IEC 61508) |
| Kategori | Kategori 3 (EN ISO 13849) |
| Performans seviyesi | PL d (EN ISO 13849) |
| PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 8,0 x 10-8 |
| TM (kullanım ömrü) | 20 yıl (EN ISO 13849) |
| Hata durumunda emniyetli durum | Ağ üzerinden güvenlik çıkışları mantıksal olarak 0'dır. |
| Tekrar çalışma kilidi | ✔ |
| Kontaktör kontrolü (EDM) | ✔ |
| Çoklu değerlendirme | ✔ |
| Denetleme durumu değiştirme | ✔ |
| Eşzamanlı denetim | ✔ |
| Statik koruma alanı değiştirmesi | ✔ |
| Dinamik koruma alanı değiştirmesi | ✔ |
| Güvenli kontur tespiti | ✔ |
| Referans olarak kontur | ✔ |
| Entegre edilmiş konfigürasyon hafızası | ✔ |
| Ölçüm verisi çıkışı | Ethernet üzerinden |
| EFI-pro üzerinden güvenli SICK cihaz haberleşmesi | ✔ |
| Bağlantı tipi | Sistem soketine bağlıdır |
| Çıkışlar | |
| OSSD-çiftleri | 0 |
| Ağ üzerinden güvenlik çıkışları | 8 |
| Konfigürasyon metodu | Safety Designer ile bilgisayar (konfigürasyon ve diyagnoz yazılımı) |
| Konfigürasyon ve diyagnostik arayüz | USB 2.0, Mikro USB |
| Veri arayüzü | |
| Hizmetler | EtherNet/IP™ CIP Safety™ |
| CoLa 2 (Safety Designer ile konfigürasyon ve teşhis) |
| Veri çıkışı |
| DHCP |
| SNMP |
| SNTP (istemci ve sunucu) |
| Fieldbus, endüstriyel ağ | EFI-pro |
| RPI (requested packet interval) | 5 ms ... 1.000 ms, 5 milisaniyenin katı |
| Gösterge elemanları | Grafiksel renkli ekran, LEDs |
| Koruma sınıfı | III (EN 61140) |
| Gerilim Kaynağı Uv | 24 V DC (16,8 V DC ... 30 V DC) |
| Güç tüketimi tipik | 5,5 W |
| Boyutlar ( G x Y x D) | 106,6 mm x 80 mm x 117,5 mm (sistem soketi dahildir) |
| Ağırlık | 0,67 kg |
| Gövde malzemesi | Alüminyum |
| Gövde rengi | RAL 1021 (kolza sarısı), RAL 9005 (siyah) |
| Optik kılıf malzemesi | Polycarbonat |
| Koruma sınıfı | IP65 (IEC 60529) |
| Ortam ışığına dayanıklılık | 40 klx (IEC 61496-3) 1) |
| Çalışma ortamı sıcaklığı | –10 °C ... +50 °C |
| Depolama sıcaklığı | –25 °C ... +70 °C |
| Titreşim dayanımı | IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3 |
| Sınıf | 5M1 (IEC 60721-3-5) |
| Darbe dayanımı | IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3 |
| Sınıf | 5M1 (IEC 60721-3-5) |
| Daimi şok | 50 m/s², 11 ms |
| 100 m/s², 16 ms |
| EMVC | IEC 61496-1, IEC 61000-6-2, IEC 61000-6-3 |
| Işık türü | Palsli lazer diyodu |
| Dalga uzunluğu | 905 nm |
| Algılanabilir remisyon derecesi | %1,8 ... %1000 ve daha fazla |
| Lazer sınıfı | 1 (21 CFR 1040.10 ve 1040.11, IEC 60825-1) |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| China GB sertifikası | ✔ |
| UK-Type-Examination sertifikası | ✔ |
| cULus sertifikası | ✔ |
| EC-Type-Examination sertifikası | ✔ |
| ECLASS 5.0 | 27272705 |
| ECLASS 5.1.4 | 27272705 |
| ECLASS 6.0 | 27272705 |
| ECLASS 6.2 | 27272705 |
| ECLASS 7.0 | 27272705 |
| ECLASS 8.0 | 27272705 |
| ECLASS 8.1 | 27272705 |
| ECLASS 9.0 | 27272705 |
| ECLASS 10.0 | 27272705 |
| ECLASS 11.0 | 27272705 |
| ECLASS 12.0 | 27272705 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| UNSPSC 16.0901 | 39121528 |
