| Tasarım | Blok yapı türü |
| Karşılık geldiği norm | EN 60947-5-2 |
| Sembol | 00995973 |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Sertifikayi düzenleyen kuruluş | UL E232949 |
| Malzeme hakkında not | RoHS uyumlu |
| Ölçüm prensibi | optoelektronik |

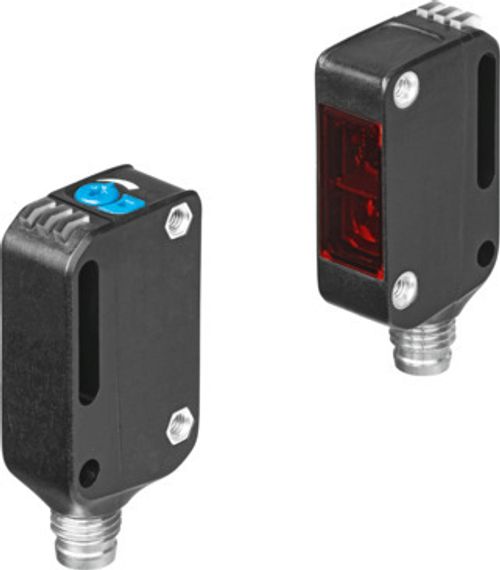

| Algılama yöntemi | Tek yönlü ışık bariyeri
Verici
Alıcı |
| Işık türü | Lazer
kırmızı |
| Maks. ıIşık noktası | 20000 mm'de 50 mm |
| Menzil | 0 mm ... 20000 mm |
| Ortam sıcaklığı | -40 °C ... 60 °C |
| Anahtarlama çıkışı | Karşı takt |
| Anahtarlama elemanı işlevi | değiştirilebilir
PNP karanlık geçişli
NPN ışık geçişli |
| Maks. anahtarlama frekansı | 1250 Hz |
| Maks. çıkış akımı | 100 mA |
| Gerilim düşüşü | 0 V ... 1.5 V |
| Zamanlayıcı işlevi | IO-Link aracılığıyla |
| Kısa devre dayanımı | saat ayarı |
| Protokol | IO-Link |
| IO-Link, protokol versiyonu | Cihaz V 1.1 |
| IO-Link, Communication mode | COM2 (38,4 kBaud) |
| IO-Link, SIO modu desteği | Evet |
| IO-Link, Port class | A |
| IO-Link, işlem verileri genişliği çıkış | 1 bit (verici)
2 bit (alıcı) |
| IO-Link, proses verileri içeriği OUT | 1 bit (verici devre dışı)
1 bit (Hold) |
| IO-Link, işlem verileri genişliği IN | 2 bit (alıcı) |
| IO-Link, proses verileri içeriği IN | 1 bit (kararlılık alarmı)
1 bit SSC (anahtarlama sinyali) |
| IO-Link, minimum çevrim süresi | 2,3 ms |
| IO-Link, veri belleği gerekli | 2000 Bayt |
| Çalışma gerilimi aralığı DC | 10 V ... 30 V |
| Artakalan dalgalanma | % 10 |
| Boşta çalışma akımı | 14 mA |
| Ters polarite koruması | tüm elektrik bağlantıları için |
| Elektrik bağlantısı 1, bağlantı türü | Soket |
| Elektrik bağlantısı 1, bağlantı teknolojisi | M8x1, EN 61076-2-104'e göre A kodlu |
| Elektrik bağlantısı 1, kutup/damar sayısı | 3 |
| Elektrik bağlantısı 1, montaj türü | Vida kilidi |
| Elektrik bağlantısı 1, bağlantı şeması | 00991155 |
| Fiş kontakları malzemesi | Pirinç, altın kaplı |
| Montaj türü | M3 vida için geçiş deliği ile |
| Sıkma torku | 0.8 Nm |
| Montaj konumu | herhangi bir |
| Ürün ağırlığı | 20 g |
| Gövde malzemesi | PC
PMMA |
| Çalışmaya hazır durumu göstergesi | Yeşil LED |
| Anahtarlama durumu göstergesi | Sarı LED |
| Fonksiyon yedek göstergesi | Yanıp sönen sarı LED |
| Ayar seçenekleri | IO-Link
Poti
Öğretmek |
| Koruma türü | IP65
IP67
IP69K |
| İzolasyon gerilimi | 500 V |
| Aşırı gerilim direnci | 1 kV |
| Korozyon direnci sınıfı KBK | 1 - korozyona düşük maruziyet |
| LABS uygunluğu | VDMA24364 Zone III |
| Lazer koruma sınıfı | 1 |
| Kirlenme derecesi | 3 |
