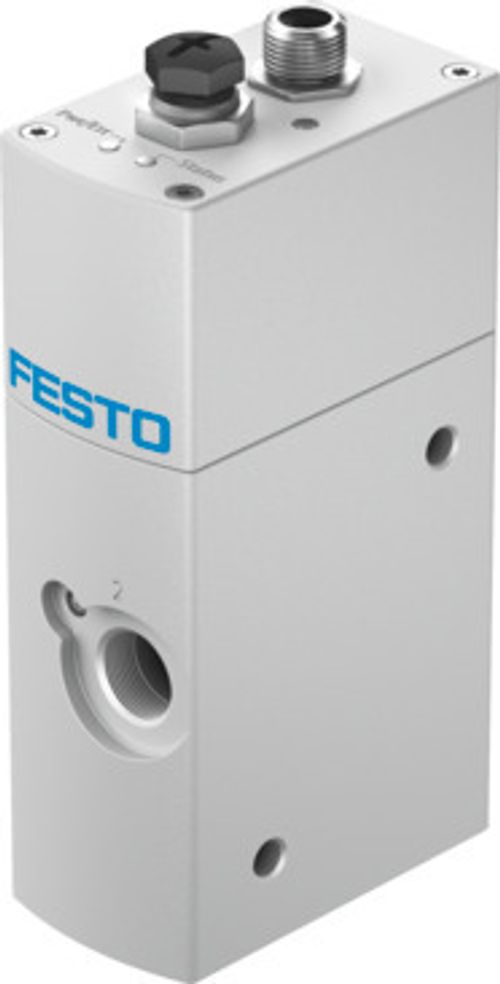

| Valf fonksiyonu | 3 yollu oransal akış kontrol valfi |
| Tasarım | Piston sürgüsü
entegre basınç sensörleri ile |
| Kontrol türü | doğrudan |
| Çalıştırma türü | elektrikli |
| Geri alma türü | manyetik yaylar |
| Sembol | 00995603 |
| Akış yönü | tersine çevrilemez |
| Montaj konumu | herhangi bir |
| Sızdırmazlık prensibi | sert |
| Nominal genişlik | 6 mm |
| Kısa devre dayanımı | evet |
| Gösterge türü | LED |
| Akış aralığı | 0 l/dak ... 1500 l/dak |
| Çalışma basıncı | 0.1 MPa ... 1 MPa |
| Çalışma basıncı | 1 bar ... 10 bar |
| Akış kontrol aralığı | 30 l/dak ... 1500 l/dak |
| Akış kontrol aralığına ilişkin not | Kumanda 30 l/dak değerinden itibaren gerçekleşir, bu ayar noktasının altında akış kontrol valfi hava tahliye konumuna geçer.
Belirtilen doğruluk bilgisi 75-1500 l/dak akış kontrol aralığı ile ilgilidir. |
| Tekrarlama hassasiyeti ± %FS | 0.5 %FS |
| Oda sıcaklığında mutlak doğruluk ±% FS | 3 %FS |
| Histerezis ±% FS | 0.8 %FS |
| Ortam sıcaklığı | 0 °C ... 50 °C |
| Akışkan sıcaklığı | 15 °C ... 35 °C |
| İşletim ortamı | ISO 8573-1:2010 [6:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün değil
maksimum parçacık boyutu 5 µm |
| Koruma türü | IP65 |
| Koruma türüne ilişkin not | monte edilmiş durumda |
| Ruhsat | RCM işareti |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB patlamaya karşı koruma direktifine (ATEX) göre
AB RoHS direktifine göre |
| Patlamaya karşı koruma | Zone 2 (ATEX)
Zone 22 (ATEX) |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
UK EX düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| ATEX kategorisi, gaz | II 3G |
| ATEX kategorisi, toz | II 3D |
| Ex ateşleme koruma sınıfı | Ex nA IIC T5 X Gc |
| Ex ateşleme koruma sınıfı, toz | Ex tc IIIC T60°C X Dc |
| Ex ortam sıcaklığı | 0°C <= Ta <= +50°C |
| LABS uygunluğu | VDMA24364-B1/B2-L |
| Malzeme hakkında not | RoHS uyumlu |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi |
| Korozyon direnci sınıfı KBK | 1 - korozyona düşük maruziyet |
| Nominal çalışma gerilimi DC | 24 V |
| Çalışma gerilimi aralığı DC | 20.4 V ... 30 V |
| Artakalan dalgalanma | % 5 |
| Maks. akım tüketimi | 1.2 A |
| Yüksüz çıkışlarda akım tüketimi | 150 mA |
| Anahtarlama çıkışı | PNP |
| Anahtarlama girişi | PNP |
| Çıkış başına akım yükü kapasitesi | 100 mA |
| Ters polarite koruması | çalışma voltajı için |
| Devreye girme süresi | 100% |
| Maks. elektrik güç tüketimi | 36 W |
| Analog çıkış sinyal aralığı | 4 - 20 mA |
| Analog giriş sinyal aralığı | 4 - 20 mA |
| Diyagnoz fonksiyonu | LED üzerinden gösterge |
| Elektrik bağlantısı | 8 kutuplu
A kodlu
M12x1
Soket |
| Montaj türü | Geçiş deliği aracılığıyla direkt sabitleme
Dişli üzerinden direkt sabitleme |
| Pnömatik bağlantı 1 | G3/8 |
| Pnömatik bağlantı 2 | G3/8 |
| Pnömatik bağlantı 3 | G3/8 |
| Ürün ağırlığı | 856 g |
| Gövde malzemesi | Dövme alüminyum alaşım, anodize |
| Sızdırmazlık elemanları malzemesi | FPM
HNBR |
