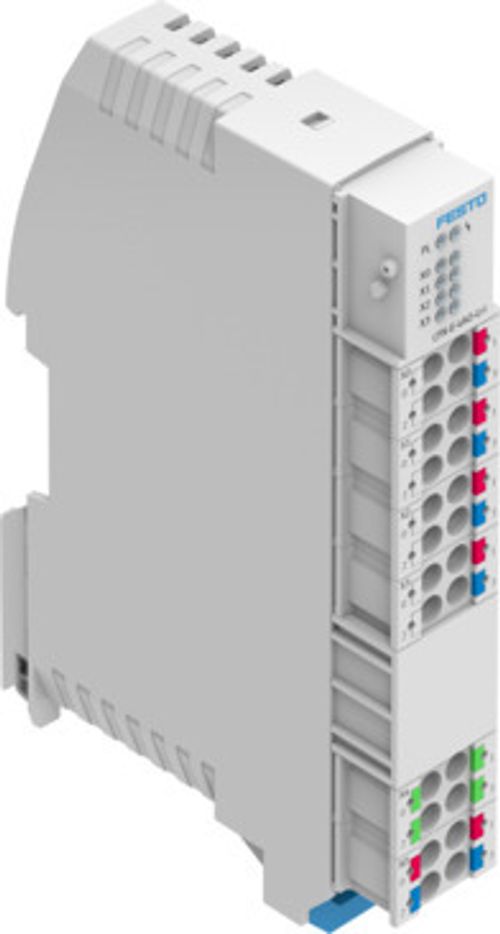

| Ölçüler G x U x Y | 18,9 mm x 76,6 mm x 124,3 mm |
| Izgara ölçüsü | 18.9 mm |
| Montaj türü | şapka raylı |
| Ürün ağırlığı | 96 g |
| Montaj konumu | dikey
yatay |
| Ortam sıcaklığı | -5 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | dikey montajda -5 - 60 °C |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Bağıl nem | % 95
yoğuşmayan |
| Koruma türü | IP20 |
| Korozyon direnci sınıfı KBK | 0 - korozyona maruziyet yok |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi |
| Doğrudan ve dolaylı temasa karşı koruma | PELV |
| Maks. kablo uzunluğu | 30 m çıkışlar
korumalı |
| LABS uygunluğu | VDMA24364 Zone III |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| KC işareti | KC-EMC |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| Sertifikayi düzenleyen kuruluş | UL E239998 |
| Malzeme hakkında not | RoHS uyumlu |
| Gövde malzemesi | PA |
| Vida malzemesi | Çelik, galvanize |
| LED yoluyla diyagnoz | Kanal başına hata
Modül başına hata |
| Bus yoluyla diagnostik | Aktüatör beslemesi kısa devre/aşırı yük
Analog çıkışta kısa devre/aşırı yük
Parametrelendirme hatası
Nominal aralık aşıldı
Nominal aralığın altında kalında
Yük beslemesinde düşük voltaj
genel hata |
| Maks. adres hacmi çıkışlar | 8 Bayt |
| Çıkış sayısı | 4 |
| Modül parametreleri | Aktüatör beslemesini devre dışı bırakın
Analog çıkışlar veri formatı
Aktüatör beslemesi kısa devre diagnostiği
Parametreleme hatası diagnostiği
Yük beslemesinde düşük voltaj diagnostiği
Aktüatör beslemesinde kısa devre/aşırı yük sonrası davranış
Analog çıkışta kısa devre/aşırı yük sonrası davranış |
| Kanal parametreleri | Kanal x güçleri
Tel kopması/rölanti diagnostik onayı
Parametre hatası diagnostiği onayı
Kısa devre/aşırı yük diagnostiği onayı
Kanal başına sinyal aralığı |
| Güç kaynağı, bağlantı türü | Terminal şeridi |
| Güç kaynağı, bağlantı teknolojisi | Yaylı terminal |
| Güç kaynağı, bağlantı şeması | 00995847 |
| GüçGüç kaynağı, kutup/damar sayısı | 4 |
| Nominal çalışma gerilimi DC yük | 24 V |
| İzin verilen gerilim dalgalanmaları, yükü | ±% 25 |
| Nominal çalışma gerilimi DC elektronik/sensörler | 24 V |
| İzin verilen gerilim dalgalanmaları elektronik/sensörler | ±% 25 |
| Güç kaynağı, kablo kesiti | 0.2 mm² ... 1.5 mm² |
| Güç kaynağı, kablo kesiti hakkında not | Kablo pabuçsuz esnek iletkenler için 0,2 - 2,5 mm² |
| Nominal çalışma geriliminde öz akım tüketimi, elektronik / sensörler | tipik olarak 60 mA |
| Nominal çalışma geriliminde öz akım tüketimi, yük | tipik olarak 15 mA |
| Elektrik kesintisinde ara belleğe alma | 10 ms |
| Ters polarite koruması | 0 V sensör beslemesine karşı 24 V aktüatör beslemesi
0 V yüke karşı 24 V yük
0 V sensör beslemesine karşı 24 V sensör beslemesi |
| Elektrik bağlantısı çıkış, işlev | Analog çıkış |
| Elektrik bağlantısı çıkış, bağlantı türü | 4x terminal şeridi |
| Elektrik bağlantısı çıkış, bağlantı teknolojisi | Yaylı terminal |
| Elektrik bağlantısı çıkış, kutup/damar sayısı | 4 |
| Elektrik bağlantısı çıkış, bağlantı şeması | 00995841 |
| Elektrik bağlantısı çıkış, kablo kesiti | 0.2 mm² ... 1.5 mm² |
| Elektrik bağlantısı çıkış, kablo kesiti hakkında not | Kablo pabuçsuz esnek iletkenler için 0,2 - 2,5 mm² |
| Elektrik bağlantısı çıkış 2, işlev | Fonksiyonel topraklama |
| Elektrik bağlantısı çıkışı 2, bağlantı türü | Terminal şeridi |
| Elektrik bağlantısı çıkış 2, bağlantı teknolojisi | Yaylı terminal |
| Elektrik bağlantısı çıkış 2, kutup/damar sayısı | 4 |
| Elektrik bağlantısı çıkış 2, bağlantı şeması | 00995842 |
| Elektrik bağlantısı çıkış 2, kablo kesiti | 0.2 mm² ... 1.5 mm² |
| Elektrik bağlantısı çıkış 2, kablo kesitine ilişkin not | Kablo pabuçsuz esnek iletkenler için 0,2 - 2,5 mm² |
| Çıkışların aşırı yüklenmesinden sonraki davranış | Otomatik geri dönüş yok (varsayılan)
Parametrelendirilebilir (modül bazında) |
| Modül başına maks. çıkış toplam akım | 2 A |
| Ölçme büyüklüğü | Voltaj
Akım |
| Veri formatı | 15 bit + işaret
doğrusal ölçekleme |
| Sinyal aralığı | -10 - 10 V
-5 - 5 V
0 - 10 V
-20 - 20 mA
0 - 20 mA
4 - 20 mA |
| Tekrarlama hassasiyeti | 25 °C'de ± %0,05 |
| 25°C'de temel hata sınırı | ±0,1 % |
| Ortam sıcaklığı aralığı bazında kullanım hatası limiti | ±0,3 % |
| Kanal - kanal elektriksel izolasyonu | hayır |
| Kanal elektriksel izolasyonu - Dahili bus | evet |
| Koruma (kısa devre) | modül başına dahili elektronik sigorta |
