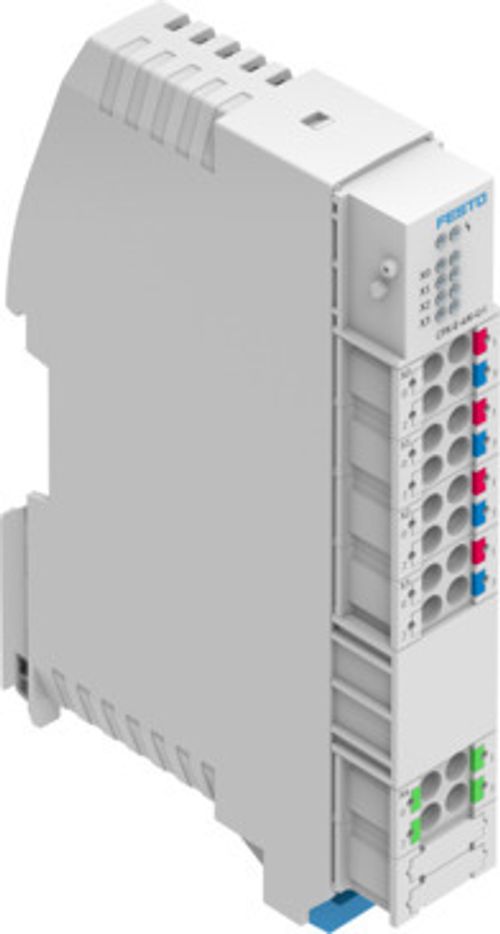

| Ölçüler G x U x Y | 18,9 mm x 76,6 mm x 124,3 mm |
| Izgara ölçüsü | 18.9 mm |
| Montaj türü | şapka raylı |
| Ürün ağırlığı | 96 g |
| Montaj konumu | dikey
yatay |
| Ortam sıcaklığı | -5 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | dikey montajda -5 - 60 °C |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Bağıl nem | % 95
yoğuşmayan |
| Koruma türü | IP20 |
| Korozyon direnci sınıfı KBK | 0 - korozyona maruziyet yok |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi |
| Maks. kablo uzunluğu | 30 m girişler
korumalı |
| LABS uygunluğu | VDMA24364 Zone III |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| KC işareti | KC-EMC |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| Sertifikayi düzenleyen kuruluş | UL E239998 |
| Malzeme hakkında not | RoHS uyumlu |
| Gövde malzemesi | PA |
| Vida malzemesi | Çelik, galvanize |
| LED yoluyla diyagnoz | Kanal başına hata
Modül başına hata |
| Bus yoluyla diagnostik | Tel kopması
Kısa devre/aşırı yük sensörü beslemesi
Parametre hatası
Parametrelendirme hatası
Analog girişlerinde aşırı yük
üst sınır korunmadı
Düşük akış/Yüksek akış
alt sınır korunmadı |
| Maksimum adres hacmi girişleri | 8 Bayt |
| Modül parametreleri | Analog girişler veri formatı
Sensör beslemesinde kısa devre diagnostiği
Parametreleme hatası diagnostiği
Analog girişleri aşırı yük diagnostiği
Histerezis sınır değer denetimi
Sensör beslemesini devre dışı bırak
Analog girişlerinde aşırı yükten sonraki davranış
Kısa devre/aşırı yük sonrası davranış |
| Kanal parametreleri | Tel kopma diagnostiği
Diagnostik parametre hatası
Yetersiz/taşma diagnostiği
Üst limit diagnostiği
Alt limit diagnostiği
Yumuşatma faktörü
Kanal başına sinyal aralığı
alt/üst limit değeri |
| Dahili çevrim süresi | <= 500 µs |
| Nominal çalışma gerilimi DC elektronik/sensörler | 24 V |
| İzin verilen gerilim dalgalanmaları elektronik/sensörler | ±% 25 |
| Nominal çalışma geriliminde öz akım tüketimi, elektronik / sensörler | tipik olarak 70 mA |
| Elektrik kesintisinde ara belleğe alma | 10 ms |
| Ters polarite koruması | 0 V sensör beslemesine karşı 24 V sensör beslemesi |
| Giriş elektrik bağlantısı, işlev | Analog giriş |
| Giriş elektrik bağlantısı, bağlantı türü | 4x terminal rayı |
| Elektrik bağlantısı giriş, bağlantı teknolojisi | Yaylı terminal |
| Elektrik bağlantısı giriş, kutup/damar sayısı | 4 |
| Elektrik bağlantısı giriş, bağlantı şeması | 00995841 |
| Elektrik bağlantısı giriş, kablo kesiti | 0.2 mm² ... 1.5 mm² |
| Elektrik bağlantısı giriş, kablo kesitine ilişkin not | Kablo pabuçsuz esnek iletkenler için 0,2 - 2,5 mm² |
| Elektrik bağlantısı giriş 2, işlev | Fonksiyonel topraklama |
| Elektrik bağlantısı giriş 2, bağlantı türü | Terminal şeridi |
| Elektrik bağlantısı giriş 2, bağlantı teknolojisi | Yaylı terminal |
| Elektrik bağlantısı giriş 2, kutup/damar sayısı | 4 |
| Elektrik bağlantı giriş 2, bağlantı şeması | 00995842 |
| Elektrik bağlantısı giriş 2, kablo kesiti | 0.2 mm² ... 1.5 mm² |
| Elektrik bağlantısı giriş 2, kablo kesitine ilişkin not | Kablo pabuçsuz esnek iletkenler için 0,2 - 2,5 mm² |
| Giriş sayısı | 4 |
| Sensör beslemesi aşırı yüklemesinden sonraki davranış | Otomatik geri dönüş (varsayılan)
Parametrelendirilebilir (modül bazında) |
| Modül başına maks. giriş toplam akım | 1.4 A |
| Ölçme büyüklüğü | Voltaj
Akım |
| Veri formatı | 15 bit + işaret
doğrusal ölçekleme |
| Sinyal aralığı | -10 - 10 V
-5 - 5 V
0 - 10 V
1 - 5 V
-20 - 20 mA
0 - 20 mA
4 - 20 mA |
| Tekrarlama hassasiyeti | 25 °C'de ± %0,1 |
| 25°C'de temel hata sınırı | ±0,2 % |
| Ortam sıcaklığı aralığı bazında kullanım hatası limiti | ±0,3 % |
| Kanal - kanal elektriksel izolasyonu | hayır |
| Kanal elektriksel izolasyonu - Dahili bus | evet |
| Koruma (kısa devre) | modül başına dahili elektronik sigorta |
