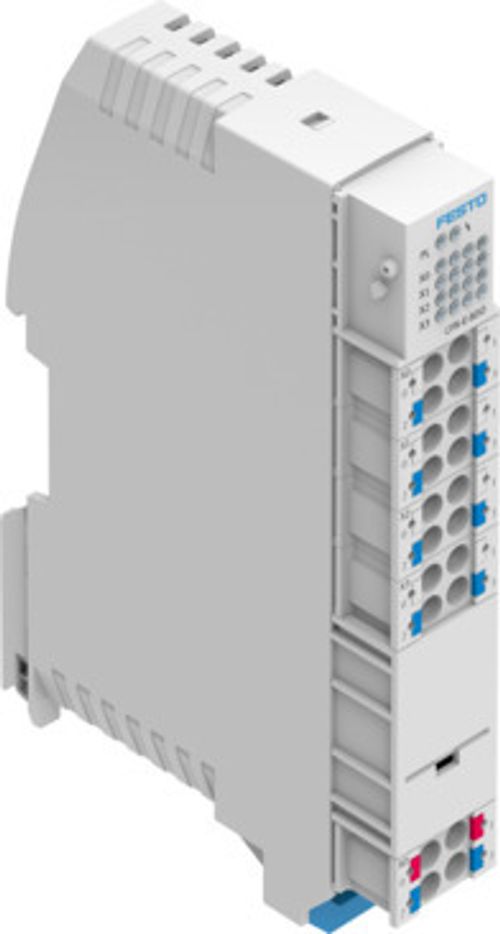

| Ölçüler G x U x Y | 18,9 mm x 76,6 mm x 124,3 mm |
| Izgara ölçüsü | 18.9 mm |
| Montaj türü | şapka raylı |
| Ürün ağırlığı | 93 g |
| Montaj konumu | dikey
yatay |
| Ortam sıcaklığı | -5 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | dikey montajda -5 - 60 °C |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Bağıl nem | % 95
yoğuşmayan |
| Koruma türü | IP20 |
| Korozyon direnci sınıfı KBK | 0 - korozyona maruziyet yok |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi |
| Doğrudan ve dolaylı temasa karşı koruma | PELV |
| Maks. kablo uzunluğu | 30 m çıkışlar |
| LABS uygunluğu | VDMA24364 Zone III |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| KC işareti | KC-EMC |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| Sertifikayi düzenleyen kuruluş | UL E239998 |
| Malzeme hakkında not | RoHS uyumlu |
| Gövde malzemesi | PA |
| LED yoluyla diyagnoz | Kanal başına hata
Modül başına hata
Kanal başına durum |
| Bus yoluyla diagnostik | Modülde hata
Çıkışta kısa devre/aşırı yük
Yük beslemesinde düşük voltaj |
| Maks. adres hacmi çıkışlar | 1 Bayt |
| Çıkış sayısı | 8 |
| Modül parametreleri | Çıkışta kısa devre diagnostiği
Yük beslemesinde düşük voltaj diagnostiği
Kısa devre/aşırı yük sonrası davranış |
| Kanal parametreleri | Kanal x güçleri |
| Güç kaynağı, bağlantı türü | Terminal şeridi |
| Güç kaynağı, bağlantı teknolojisi | Yaylı terminal |
| Güç kaynağı, bağlantı şeması | 00995847 |
| GüçGüç kaynağı, kutup/damar sayısı | 4 |
| Nominal çalışma gerilimi DC yük | 24 V |
| İzin verilen gerilim dalgalanmaları, yükü | ±% 25 |
| Güç kaynağı, kablo kesiti | 0.2 mm² ... 1.5 mm² |
| Güç kaynağı, kablo kesiti hakkında not | Kablo pabuçsuz esnek iletkenler için 0,2 - 2,5 mm² |
| Nominal çalışma geriliminde öz akım tüketimi, yük | tipik olarak 34 mA |
| Ters polarite koruması | 0 V yüke karşı 24 V yük |
| Elektrik bağlantısı çıkış, işlev | Dijital çıkış |
| Elektrik bağlantısı çıkış, bağlantı türü | 4x terminal şeridi |
| Elektrik bağlantısı çıkış, bağlantı teknolojisi | Yaylı terminal |
| Elektrik bağlantısı çıkış, kutup/damar sayısı | 4 |
| Elektrik bağlantısı çıkış, bağlantı şeması | 00995846 |
| Elektrik bağlantısı çıkış, kablo kesiti | 0.2 mm² ... 1.5 mm² |
| Elektrik bağlantısı çıkış, kablo kesiti hakkında not | Kablo pabuçsuz esnek iletkenler için 0,2 - 2,5 mm² |
| Çıkışların karakteristik eğrisi | IEC 61131-2'ye göre, tip 0,5 |
| Anahtarlama mantığı çıkışlar | PNP (pozitif anahtarlama) |
| Çıkışların aşırı yüklenmesinden sonraki davranış | Otomatik geri dönüş yok (varsayılan)
Parametrelendirilebilir (modül bazında) |
| Modül başına maks. çıkış toplam akım | 4 A |
| Kanal - kanal elektriksel izolasyonu | hayır |
| Kanal elektriksel izolasyonu - Dahili bus | evet |
| Koruma (kısa devre) | kanal başına dahili elektronik sigorta |
