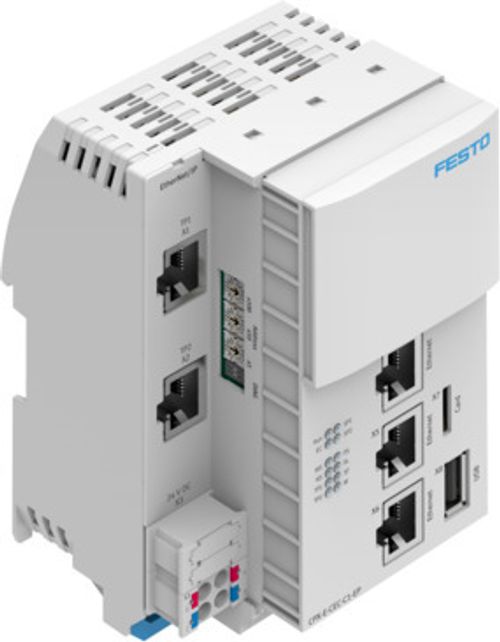

| Ölçüler G x U x Y | 75,9 mm x 82,5 mm x 124,3 mm |
| Izgara ölçüsü | 18.9 mm |
| Montaj türü | şapka raylı |
| Maks. modül sayısı | 10 |
| Ürün ağırlığı | 288 g |
| Montaj konumu | dikey
yatay |
| Ortam sıcaklığı | -5 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | dikey montajda -5 - 60 °C |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Bağıl nem | % 95
yoğuşmayan |
| Koruma türü | IP20 |
| Korozyon direnci sınıfı KBK | 0 - korozyona maruziyet yok |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi |
| Doğrudan ve dolaylı temasa karşı koruma | PELV |
| LABS uygunluğu | VDMA24364 Zone III |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| KC işareti | KC-EMC |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| Sertifikayi düzenleyen kuruluş | UL E239998 |
| Malzeme hakkında not | RoHS uyumlu |
| Gövde malzemesi | PA |
| LED yoluyla diyagnoz | Kuvvet modu
Modül durumu
Ağ durumu
Engineering Port 1 ağ durumu
Engineering Port 2 ağ durumu
EtherCAT ağ durumu
Bağlantı noktası 1 ağ durumu
Bağlantı noktası 2 ağ durumu
Run
Elektronik/sensörler güç kaynağı
Güç kaynağı yükü
Sistem hatası |
| Kontrol elemanları | RUN/STOP için DIP şalteri
Adres ayarı için döner şalter
İsteğe bağlı: kontrol ünitesi CDSB |
| IP adresi ayarlama | DHCP
CODESYS hakkında
isteğe bağlı: kontrol ünitesi CDSB aracılığıyla |
| Fieldbus arayüzü, türü | Ethernet |
| Fieldbus arayüzü, protokol | ACD (Address Conflict Detection)
DLR (Device Level Ring)
EtherNet/IP
EtherNet/IP QoS
EtherNet/IP Quickconnect
SNMP |
| Fieldbus arayüzü, işlev | Gelen/devam eden bus bağlantısı |
| Fieldbus arayüzü, bağlantı türü | 2x soket |
| Fieldbus arayüzü, bağlantı teknolojisi | RJ45 |
| Fieldbus arayüzü, bağlantı şeması | 00995789 |
| Fieldbus arayüzü, kutup/damar sayısı | 8 |
| Fieldbus arayüzü, galvanik izolasyon | evet |
| Fieldbus arayüzü, aktarım oranı | 100 Mbit/sn |
| Fieldbus arayüzü 2, türü | Ethernet |
| Fieldbus arayüzü 2, protokol | CoE
EoE
EtherCAT
FoE |
| Fieldbus arayüzü 2, işlev | Devam eden bus bağlantısı |
| Fieldbus arabirimi 2, bağlantı türü | Soket |
| Fieldbus arayüzü 2, bağlantı teknolojisi | RJ45 |
| Fieldbus arayüzü 2, bağlantı şeması | 00995789 |
| Fieldbus arayüzü 2, kutup/damar sayısı | 8 |
| Fieldbus arayüzü 2, galvanik izolasyon | evet |
| Fieldbus arayüzü 2, aktarım oranı | 100 Mbit/s |
| Ethernet arayüzü, bağlantı türü | 2x soket |
| Ethernet arayüzü, protokol | EasyIP
Modbus TCP
OPC-UA
TCP/IP |
| Ethernet arayüzü, işlev | Diagnostik
Anahtar |
| Ethernet arayüzü, bağlantı teknolojisi | RJ45 |
| Ethernet arayüzü, bağlantı şeması | 00995789 |
| Ethernet arayüzü, kutup/damar sayısı | 8 |
| Ethernet arayüzü, aktarım hızı | 10 Mbit/s
100 Mbit/s |
| Maksimum adres hacmi girişleri | 64 Bayt |
| Fieldbus arayüzü, maks. adres hacmi girişler | 512 Bayt |
| Maks. adres hacmi çıkışlar | 64 Bayt |
| Fieldbus arayüzü, maks. adres hacmi çıkışlar | 512 Bayt |
| Sistem parametreleri | Diagnostik hafızası
Arıza emniyetliği yanıtı
Sistem başlangıcı |
| Modül parametreleri | Kanal alarmlarının demetlenmesi
Düşük voltaj teşhisi
Düşük voltaj kanal alarmları
Analog modüller için proses değeri gösterimi |
| Yapılandırma desteği | Kontrol ünitesi CDSB
CODESYS V3 |
| İlave fonksiyonlar | CODESYS V3 |
| CPU verileri | 512 MB RAM
Çift çekirdekli 766 MHz |
| Depolama ortamı | Mikro SD <= 32 GB
USB flaş bellek <= 32 GB |
| Güç kaynağı, işlev | Elektronik ve sensörler |
| Güç kaynağı, bağlantı türü | Terminal şeridi |
| Güç kaynağı, bağlantı türü ile ilgili bilgi | > 4 A ve güç kaynağı için UL 2x terminal şeridi |
| Güç kaynağı, bağlantı teknolojisi | Yaylı terminal |
| Güç kaynağı, bağlantı şeması | 00995847 |
| GüçGüç kaynağı, kutup/damar sayısı | 4 |
| Nominal çalışma gerilimi DC elektronik/sensörler | 24 V |
| İzin verilen gerilim dalgalanmaları elektronik/sensörler | ±% 25 |
| Güç kaynağı, kablo kesiti | 0.2 mm² ... 1.5 mm² |
| Güç kaynağı, kablo kesiti hakkında not | Kablo pabuçsuz esnek iletkenler için 0,2 - 2,5 mm² |
| Maks. akım beslemesi | 8 A |
| Nominal çalışma geriliminde öz akım tüketimi, elektronik / sensörler | tipik olarak 150 mA |
| Elektrik kesintisinde ara belleğe alma | 20 ms |
| Ters polarite koruması | 0 V sensör beslemesine karşı 24 V sensör beslemesi |
| USB arayüzü | USB 2.0 |
| Programlama yazılımı | Festo tarafından sağlanan CODESYS |
| Program belleği | 100 MB kullanıcı programı |
| İşleme süresi | yakl. 200 µs/1 k talimat |
| Fonksiyon blokları | ve diğerleri
CPX-E modülü diagnostiğini okuyun
CPX-E diagnostik durumu
CPX-E diagnostik izini kopyalayın |
| Gerçek zamanlı saat tampon zamanı | 3 Hafta |
| İşaret | 120 kB kalıcı veri
CODESYS değişken konsepti |
| Kanal elektriksel izolasyonu - Dahili bus | evet |
