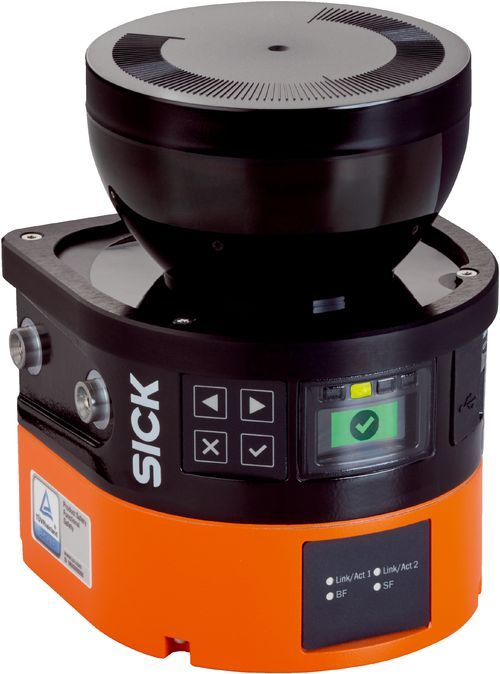

| Yan ürün ailesi | outdoorScan3 Pro - PROFINET |
| Uygulama | Sistem soketi dahil sensör (alt tarafa ön montajı yapılmıştır) |
| Uygulama alanı | Outdoor 1) |
| Basınçlı hava temizliği | Mümkün değil |
| Koruma alanı mesafesi | 4 m |
| Uyarı alanı aralığı | 40 m |
| Eşzamanlı denetlenen koruma alanlarının sayısı | ≤ 8 2) |
| Alan sayısı | 128 |
| Denetleme durumlarının sayısı | 128 |
| Tarama açısı | 275° |
| Çözünürlük (yapılandırılabilir) | 50 mm 70 mm |
| Açısal çözünürlük | 0,39° |
| Tepki süresi | 115 ms |
| Koruma alanı ilavesi | 65 mm |
| Tip | Tip 3 (IEC 61496) |
| Güvenlik için entegrasyon seviyesi | SIL 2 (IEC 61508) |
| Kategori | Kategori 3 (EN ISO 13849) |
| Performans seviyesi | PL d (EN ISO 13849) |
| SRS/SRSS performans sınıfı | Performans sınıfı D (IEC/TS 62998) |
| PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 8,0 x 10-8 |
| TM (kullanım ömrü) | 20 yıl (EN ISO 13849) |
| Hata durumunda emniyetli durum | Ağ üzerinden güvenlik çıkışları mantıksal olarak 0'dır. |
| Tekrar çalışma kilidi | ✔ |
| Çoklu değerlendirme | ✔ |
| Denetleme durumu değiştirme | ✔ |
| Eşzamanlı denetim | ✔ |
| Statik koruma alanı değiştirmesi | ✔ |
| Entegre edilmiş konfigürasyon hafızası | ✔ |
| Ölçüm verisi çıkışı | Ethernet üzerinden |
| Bağlantı tipi | |
| Güç kaynağı | 1 x erkek konnektör M12, 4 pin, A kodlamalı |
| Fieldbus, endüstriyel ağ | 2 x dişi konnektör M12, 4 pin, D kodlamalı |
| Çıkışlar | |
| OSSD-çiftleri | 0 |
| Ağ üzerinden güvenlik çıkışları | 8 |
| Konfigürasyon metodu | Safety Designer ile bilgisayar (konfigürasyon ve diyagnoz yazılımı) |
| Konfigürasyon ve diyagnostik arayüz | USB 2.0, Mini USB, Ethernet |
| Fieldbus, endüstriyel ağ | PROFINET |
| Protokol | PROFIsafe |
| Desteklenen protokol sürümleri | PROFINET spesifikasyonu V2.3 |
| V2.6.1 spesifikasyonu uyarınca PROFIsafe profili |
| V2.4 spesifikasyonu uyarınca PROFIsafe profili |
| GSDML | V2.33 GSDML spesifikasyonu uyarınca |
| Döngü süresi | 1 ms, 2 ms, 4 ms, 8 ms, 16 ms … |
| Conformance | Conformance Class C |
| Ağ yönetimi | SNMP |
| MIB-2 |
| IEEE 802.1AB uyarınca LLDP |
| MRP-Client Desteği |
| Netload | Security Level 1 Test uyarınca Netload Class III |
| Siviçözellikleri | IEEE 802 ile uyumlı 2-Port-Realtime-Switch |
| Port özellikleri | 100Base-TX |
| Auto-Negotiation |
| Auto-Crossover (MDIX) |
| Auto-Polarity |
| Teşhisler | I&M veri setleri 0 … 5 |
| PROFINET alarmları |
| Diğer hizmetler | PROFIenergy |
| F_iPar_CRC |
| TCI ile iletişim için periyodik olmayan yazma/okuma hizmetleri |
| SNTP (istemci ve sunucu) |
| Gösterge elemanları | Grafiksel renkli ekran, LEDs |
| Koruma sınıfı | III (EN 61140) |
| Gerilim Kaynağı Uv | 24 V DC (16,8 V DC ... 30 V DC) |
| Güç tüketimi tipik | 7,2 W |
| Boyutlar ( G x Y x D) | 114,6 mm x 150,7 mm x 114,6 mm (sistem soketsiz) |
| Ağırlık | 1,45 kg |
| Gövde malzemesi | Alüminyum |
| Gövde rengi | RAL 2004 (saf turuncu), RAL 9005 (siyah) |
| Optik kılıf malzemesi | Polycarbonat |
| Optik kılıf yüzeyi | Dış yüzey kazıma önleyici kaplama |
| Koruma sınıfı | IP65 (IEC 60529) |
| Ortam ışığına dayanıklılık | |
| Halojen ışık | 12.000 lx (IEC 61496-3) |
| Güneş ışığı | 40.000 lx (IEC 61496-3) |
| Çalışma ortamı sıcaklığı | –25 °C ... +50 °C |
| Depolama sıcaklığı | –25 °C ... +70 °C |
| Ortam koşulları | |
| Yağmur | 10 mm/h 1) |
| Kar | 3 mm/h SWE, kar örtüsünün su eşdeğeri 1) |
| Sis | 50 m (MOR, meteorolojik görüş mesafesi) 1) |
| Titreşim dayanımı | IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3 |
| Sınıf | 5M1 (IEC 60721-3-5) |
| 3M4 (IEC TR 60721-4-3) |
| Darbe dayanımı | IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3 |
| Sınıf | 5M1 (IEC 60721-3-5) |
| 3M4 (IEC TR 60721-4-3) |
| Daimi şok | 100 m/s², 16 ms |
| 150 m/s², 6 ms |
| EMVC | IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4 |
| Işık türü | Palsli lazer diyodu |
| Dalga uzunluğu | 845 nm |
| Algılanabilir remisyon derecesi | %1,8 ... %1000 ve daha fazla |
| Lazer sınıfı | 1 (21 CFR 1040.10 ve 1040.11, IEC 60825-1) |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus sertifikası | ✔ |
| Profinet sertifikası | ✔ |
| PROFIsafe sertifikası | ✔ |
| EC-Type-Examination sertifikası | ✔ |
| PROFIenergy sertifikası | ✔ |
| ECLASS 5.0 | 27272705 |
| ECLASS 5.1.4 | 27272705 |
| ECLASS 6.0 | 27272705 |
| ECLASS 6.2 | 27272705 |
| ECLASS 7.0 | 27272705 |
| ECLASS 8.0 | 27272705 |
| ECLASS 8.1 | 27272705 |
| ECLASS 9.0 | 27272705 |
| ECLASS 10.0 | 27272705 |
| ECLASS 11.0 | 27272705 |
| ECLASS 12.0 | 27272705 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| UNSPSC 16.0901 | 39121528 |
