| Çalışma durumu | Montaj koşulları ortam sıcaklığını etkiler.Lütfen işletme talimatlarına bakın. |

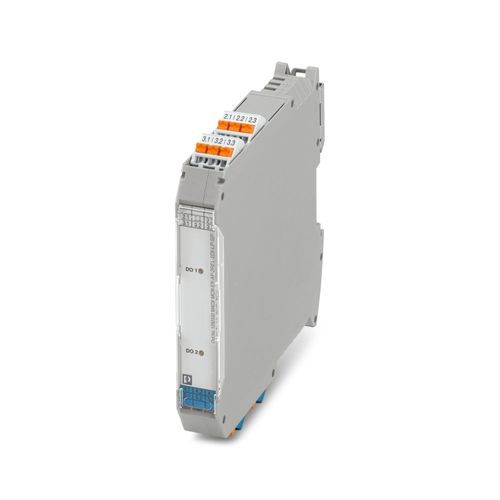

| Ürün tipi | Röle Modülü |
| Ürün gamı | MACX Analog |
| Kanal sayısı | 2 |
| Elektriksel izolasyon | 4-yollu izolasyon |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Test gerilimi | 350 V (50 Hz, 60 s) |
| Besleme gerilim aralığı | döngü üzerinden beslemeli, harici besleme gerekmez |
| Güç kaybı | ≤ 0,4 W |
| Giriş tanımlaması | Kontrol girişi, kendinden güvenli değil |
| Gerilim giriş sinyali | 12 V ... 31,2 V (Anahtarlama sinyali) |
| Akım tüketimi | < 25 mA (12 V) < 17 mA (24 V ... 31,2 V) |
| Çıkış tanımı | kendinden güvenli |
| Kontak tipi | Kanal başına 1 enversör kontak |
| Minimum anahtarlama gerilimi | 1 V (1 mA) |
| Maksimum anahtarlama gerilimi | 45 V DC (0,25 A) 30 V DC (4 A) 45 V AC (4 A, cos ϕ >0,7) |
| Tipik tepki süresi | ≤ 10 ms |
| Tipik kapama süresi | ≤ 10 ms |
| Anahtarlama frekansı | ≤ 15 Hz |
| Bağlantı yöntemi | Push-in bağlantı |
| Kablo soyma uzunluğu | 8 mm |
| İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Ex montajı (EPL) | Gc |
| Kendinden güvenli devreler (EPL) | Ga Da Ma |
| Giriş gerilimi Ui | 45 V AC |
| Giriş akımı Ii | 4 A |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | İhmal edilebilir |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| Giriş gerilimi Ui | 45 V DC |
| Giriş akımı Ii | 0,25 A |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | İhmal edilebilir |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| Giriş gerilimi Ui | 30 V DC |
| Giriş akımı Ii | 4 A |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | İhmal edilebilir |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| Boyutlu çizim | |
| Genişlik | 17,5 mm |
| Yükseklik | 107,8 mm |
| Derinlik | 113,7 mm |
| Derinlik NS 35/7,5 | 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Muhafaza malzemesi | PA 6.6 |
| Koruma sınıfı | IP20 (Klemensler) IP30 (Muhafaza) |
| Ortam sıcaklığı (çalışma) | -20 °C ... 70 °C (Tek cihaz olarak: herhangi bir montaj pozisyonu) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olmayan dikey DIN rayı) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olan dikey DIN rayı) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olmayan yatay DIN rayı) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olan yatay DIN rayı) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m |
| İzin verilen nem (çalışma) | ≤ 95 % (yoğunlaşma yok) |
| Tanımlama | II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3(1) G Ex ec nC [ia Ga] IIC T4 Gc I (M1) [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec nC [ia Ga] IIC T4 Gc [Ex ia Ma] I 2 |
| Elektromanyetik uyum | Şu standartlar ve yönetmelikler uyarınca test edilmiştir: EN 61326-1 Endüstriyel kullanım için, NAMUR NE 21 |
| Elektriksel izolasyon | 4-yollu izolasyon |
| Montaj tipi | NS 35/15, NS 35/7,5 |
| Montaj pozisyonu | dikey, yatay |
