| Çalışma durumu | Montaj koşulları ortam sıcaklığını etkiler.Lütfen "Kontrol panosu montaj talimatlarına" bakın. |

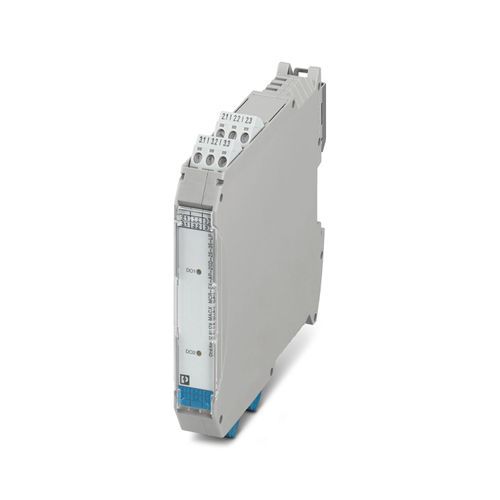

| Ürün tipi | Solenoid sürücü |
| Ürün gamı | MACX Analog |
| Kanal sayısı | 2 |
| Elektriksel izolasyon | 4-yollu izolasyon |
| Ters polarite koruması | evet |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Test gerilimi | 500 V (50 Hz, 60 s) 350 V (50 Hz, 60 s) |
| Besleme gerilim aralığı | döngü üzerinden beslemeli, harici besleme gerekmez |
| Güç tüketimi | 0,5 W (+ (lA x 37 mW/mA)) |
| Anahtarlama seviyesi "0" sinyal | 0 V ... 5 V |
| Anahtarlama seviyesi "1" sinyal | 18 V ... 31,2 V |
| Çıkış tanımı | kendinden güvenli |
| Tipik tepki süresi | ≤ 18 ms |
| Tipik kapama süresi | ≤ 50 ms |
| Anahtarlama frekansı | ≤ 10 Hz |
| Bağlantı yöntemi | Vidalı bağlantı |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 14 |
| Ex montajı (EPL) | Gc |
| Kendinden güvenli devreler (EPL) | Ga Da Ma |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | 1,1 nF |
| Maks. çıkış gerilimi Uo | 27,6 V |
| Maks. çıkış akımı Io | 110 mA (Ex ia) 50 mA (Ex ib) |
| Maks. çıkış gücü Po | 760 mW |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| IIA (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 100 mH / 2,22 µF |
| IIB (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 9 mH / 667 nF |
| IIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 1,2 mH / 85 nF |
| I (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 100 mH / 3,5 µF |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | 2,2 nF |
| Maks. çıkış gerilimi Uo | 27,6 V |
| Maks. çıkış akımı Io | 220 mA (Ex ia) 100 mA (Ex ib) |
| Maks. çıkış gücü Po | 1520 mW |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| IIA (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 25 mH / 2,22 µF |
| IIB/IIIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 1,8 mH / 665 nF |
| I (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 40 mH / 3,5 µF |
| Durum göstergesi | Sarı LED/kanal |
| Boyutlu çizim | |
| Genişlik | 17,5 mm |
| Yükseklik | 112,5 mm |
| Derinlik | 113,7 mm |
| Derinlik NS 35/7,5 | 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Muhafaza malzemesi | PA 6.6 |
| Koruma sınıfı | IP20 (Klemensler) IP30 (Muhafaza) |
| Ortam sıcaklığı (çalışma) | -20 °C ... 70 °C (Tek cihaz olarak: herhangi bir montaj pozisyonu) -20 °C ... 50 °C (Grup montajı: hava dolaşımı olmayan dikey DIN rayı) -20 °C ... 60 °C (Grup montajı: hava dolaşımı olan dikey DIN rayı) -20 °C ... 60 °C (Grup montajı: hava dolaşımı olmayan yatay DIN rayı) -20 °C ... 65 °C (Grup montajı: hava dolaşımı olan yatay DIN rayı) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m |
| İzin verilen nem (çalışma) | ≤ 95 % (yoğunlaşma yok) |
| Tanımlama | II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA [ia Ga] IIC T4 Gc I (M1) [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA [ia Ga] IIC T4 Gc [Ex ia Ma] I 3 |
| Elektromanyetik uyum | Şu standartlar ve yönetmelikler uyarınca test edilmiştir: EN 61326-1 Endüstriyel kullanım için, NAMUR NE 21 |
| Elektriksel izolasyon | 4-yollu izolasyon |
| Montaj tipi | NS 35/15, NS 35/7,5 |
| Montaj pozisyonu | dikey, yatay |
