| Uygulamaya yönelik not | Doğruluk, normalde UN, 23°C için temel ölçüm aralığının yüzdesi olarak belirtilir |
| Çalışma durumu | Montaj koşulları ortam sıcaklığını etkiler.Lütfen işletme talimatlarına bakın. Çıkış davranışı = 2,4 mA (0 mA ... 23 mA veya “Son değeri tut” yapılandırılabilir) Yazılım veya DIP anahtarlar üzerinden sensör ayarı DIP anahtar ADJ üzerinden 2 iletkenli karşılaştırma ayarı |
| Uygulamaya yönelik not | Giriş değişkenleri, ISpac Wizard parametrelendirme yazılımı veya DIP anahtarlarla ayarlanabilir. |

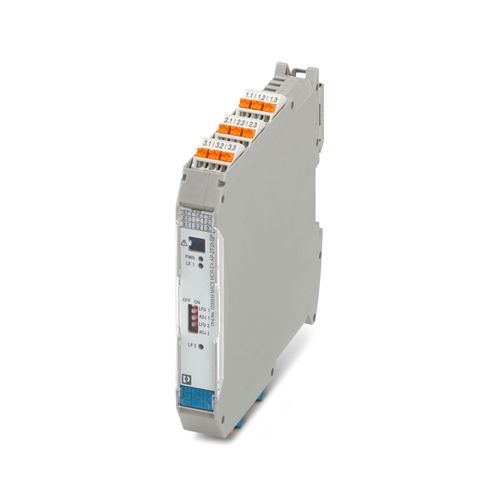

| Ürün tipi | Sıcaklık transdüseri |
| Ürün gamı | MACX Analog |
| Kanal sayısı | 2 |
| Konfigürasyon | Yazılım |
| Elektriksel izolasyon | 5-yollu izolasyon |
| Sıcaklık katsayısı, tipik | ≤ 0,1 % (10 K) |
| Ters polarite koruması | evet |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Test gerilimi | 350 V (50 Hz, 60 s) 350 V (50 Hz, 60 s) 350 V (50 Hz, 60 s) 350 V (50 Hz, 60 s) |
| Nominal besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 18 V ... 31,2 V |
| Güç kaybı | ≤ 1,9 W |
| Güç tüketimi | ≤ 1,9 W |
| Giriş tanımlaması | Dirençli termometre |
| Kullanılabilen sensör tipleri (RTD) | Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100 |
| Sıcaklık ölçüm aralığı | -200 °C ... 1100 °C (Sensör tipine bağlı aralık) |
| Bağlantı sistemi | 2, 3, 4 telli |
| Maks. iletken direnci | 50 Ω (tel başına, 2-iletkenli devre) 100 Ω (tel başına, 3-, 4-iletkenli devre) |
| Sıcaklık ölçüm aralığı | ≥ 51 K (Sensör tipine bağlı aralık) |
| Giriş tanımlaması | Termokupl |
| Kullanılabilen sensör tipleri (TC) | B, E, J, K, N, R, S, T, L, U, XK |
| Sıcaklık ölçüm aralığı | -200 °C ... 1800 °C (Sensör tipine bağlı aralık) |
| Maks. iletken direnci | ≤ 1000 Ω (kablo başına) |
| Sıcaklık ölçüm aralığı | ≥ 36 K (Sensör tipine bağlı aralık) |
| Giriş tanımlaması | Potansiyometre |
| Bağlantı sistemi | 3-iletken |
| Lineer direnç ölçüm aralığı | 50 Ω ... 500 Ω 0,5 kΩ ... 5 kΩ 1 kΩ ... 10 kΩ 10 kΩ ... 100 kΩ (paralel 10 kΩ şönt bulunan, açık devre izleme yok) |
| Maksimum anahtarlama gerilimi | 30 V |
| Maks. anahtarlama akımı | 100 mA |
| Akım çıkış sinyali | 0 mA ... 20 mA (konfigüre edilebilir) 4 mA ... 20 mA (konfigüre edilebilir) 0 mA ... 21 mA (Fonksiyon alanı) |
| Yük | 0 Ω ... 600 Ω (kanal başına) |
| Bağlantı yöntemi | Push-in bağlantı |
| Kablo soyma uzunluğu | 8 mm |
| İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Ex montajı (EPL) | Gc |
| Kendinden güvenli devreler (EPL) | Ga Da Ma |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | İhmal edilebilir |
| Maks. çıkış gerilimi Uo | 6,5 V |
| Maks. çıkış akımı Io | 19,7 mA |
| Maks. çıkış gücü Po | 32 mW (lineer karakteristik eğri) |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| IIA (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 700 mH / 1000 µF |
| IIB (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 330 mH / 570 µF |
| IIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 90 mH / 25 µF |
| I (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 700 mH / 1000 µF |
| Tanım | Konfigürasyon arayüzü |
| Not | Uygulamaya yönelik not Tüm cihaz fonksiyonları ve diyagnostikler |
| Bağlantı yöntemi | 4 pinli soket |
| Tip | RS-232-C |
| Yazılım | ISpac Wizard 9199 |
| Durum göstergesi | Yeşil LED (besleme gerilimi) Kırmızı LED (hat hatası) |
| Boyutlu çizim | |
| Genişlik | 17,5 mm |
| Yükseklik | 107,8 mm |
| Derinlik | 113,7 mm |
| Derinlik NS 35/7,5 | 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Muhafaza malzemesi | PA 6.6 |
| Koruma sınıfı | IP20 (Klemensler) IP30 (Muhafaza) |
| Ortam sıcaklığı (çalışma) | -20 °C ... 70 °C (Tek cihaz olarak: herhangi bir montaj pozisyonu) -20 °C ... 40 °C (Grup montajı: hava dolaşımı olmayan dikey DIN rayı) -20 °C ... 60 °C (Grup montajı: hava dolaşımı olan dikey DIN rayı) -20 °C ... 50 °C (Grup montajı: hava dolaşımı olmayan yatay DIN rayı) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olan yatay DIN rayı) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m |
| İzin verilen nem (çalışma) | ≤ 95 % (yoğunlaşma yok) |
| Tanımlama | II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc I (M1) [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA nC [ia Ga] IIC T4 Gc [Ex ia Ma] I |
| Elektromanyetik uyum | Şu standartlar ve yönetmelikler uyarınca test edilmiştir: EN 61326-1 Endüstriyel kullanım için, NAMUR NE 21 |
| Elektriksel izolasyon | 5-yollu izolasyon |
| Montaj tipi | NS 35/15, NS 35/7,5 |
| Montaj pozisyonu | dikey, yatay |
