| Uygulamaya yönelik not | Doğruluk, normalde UN, 23°C için ölçüm aralığının (20 mA) yüzdesi olarak belirtilir |
| Çalışma durumu | Montaj koşulları ortam sıcaklığını etkiler.Lütfen işletme talimatlarına bakın. |

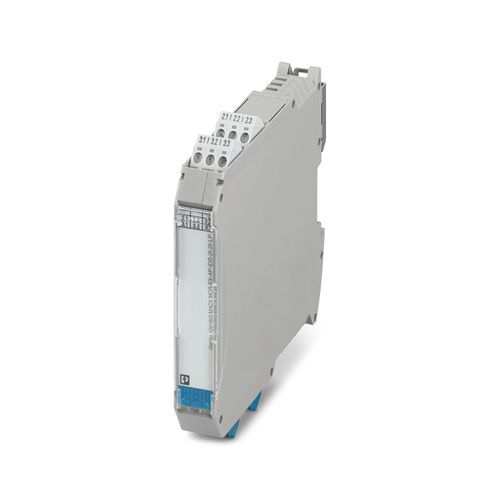

| Ürün tipi | Çıkış izolasyon kuvvetlendirici |
| Ürün gamı | MACX Analog |
| Kanal sayısı | 2 |
| Elektriksel izolasyon | 4-yollu izolasyon |
| Doğrusallık hatası | ≤ 0,25 % (yükte = 0 Ω) |
| Sinyal iletim davranışı | In = Out |
| Sıcaklık katsayısı, tipik | ≤ 0,1 % (10 K) |
| Ters polarite koruması | evet |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Test gerilimi | 350 V (50 Hz, 60 s) 500 V (50 Hz, 60 s) |
| Besleme gerilim aralığı | döngü üzerinden beslemeli, harici besleme gerekmez |
| Güç kaybı | ≤ 0,2 W (20 mA'da, kanal başına) ≤ 0,6 W (40 mA'da, kanal başına) |
| Giriş sayısı | 2 |
| Akım giriş sinyali | 0 mA ... 20 mA 4 mA ... 20 mA (HART bulunan) 0 mA ... 40 mA (Fonksiyon alanı) |
| Gerilim düşümü | 1 V (sabit) |
| Çıkış tanımı | kendinden güvenli |
| Çıkış sayısı | 2 |
| Akım çıkış sinyali | 0 mA ... 20 mA 4 mA ... 20 mA (HART bulunan) 0 mA ... 40 mA (Fonksiyon alanı) |
| Yük/çıkış yük akımı çıkışı | ≤ 800 Ω (20 mA) |
| Yüksüz gerilim | 25 V |
| Hat hatası algılama | 0 mA (Hat kopuğu) ≤ 1 mA (Giriş akımı davranışı) |
| Bağlantı yöntemi | Vidalı bağlantı |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 14 |
| Ex montajı (EPL) | Gc |
| Kendinden güvenli devreler (EPL) | Ga Da Ma |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | İhmal edilebilir |
| Maks. çıkış gerilimi Uo | 25 V |
| Maks. çıkış akımı Io | 99 mA |
| Maks. çıkış gücü Po | 613 mW |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| IIA (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 28 mH / 2,97 µF |
| IIB (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 11 mH / 840 nF |
| IIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 2,5 mH / 110 nF |
| I (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 46 mH / 4,87 µF |
| Desteklenen protokoller | HART-şeffaf |
| Boyutlu çizim | |
| Genişlik | 17,5 mm |
| Yükseklik | 112,5 mm |
| Derinlik | 113,7 mm |
| Derinlik NS 35/7,5 | 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Muhafaza malzemesi | PA 6.6 |
| Koruma sınıfı | IP20 (Klemensler) IP30 (Muhafaza) |
| Ortam sıcaklığı (çalışma) | -20 °C ... 70 °C (Tek cihaz olarak: herhangi bir montaj pozisyonu) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olmayan dikey DIN rayı) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olan dikey DIN rayı) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olmayan yatay DIN rayı) -20 °C ... 70 °C (Grup montajı: hava dolaşımı olan yatay DIN rayı) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m |
| İzin verilen nem (çalışma) | ≤ 95 % (yoğunlaşma yok) |
| Tanımlama | II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA [ia Ga] IIC T4 Gc I (M1) [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA [ia Ga] IIC T4 Gc [Ex ia Ma] I 3 |
| Elektromanyetik uyum | Şu standartlar ve yönetmelikler uyarınca test edilmiştir: EN 61326-1 Endüstriyel kullanım için, NAMUR NE 21 |
| Elektriksel izolasyon | 4-yollu izolasyon |
| Montaj tipi | NS 35/15, NS 35/7,5 |
| Montaj pozisyonu | dikey, yatay |
