| Uygulamaya yönelik not | Doğruluk, normalde UN, 23°C için ölçüm aralığının (20 mA) yüzdesi olarak belirtilir |
| Çalışma durumu | Montaj koşulları ortam sıcaklığını etkiler.Lütfen "Kontrol panosu montaj talimatlarına" bakın. Çıkış davranışı = giriş sinyali |

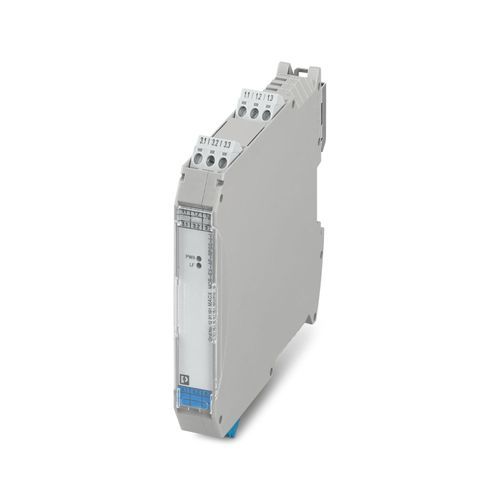

| Ürün tipi | Tekrarlamalı güç kaynağı |
| Ürün gamı | MACX Analog |
| Kanal sayısı | 1 |
| Elektriksel izolasyon | 3-yollu izolasyon |
| Sinyal iletim davranışı | In = Out |
| Sıcaklık katsayısı, tipik | ≤ 0,05 % (10 K) |
| Ters polarite koruması | evet |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Standartlar/yönetmelikler | IEC/EN 60079-11 |
| Nominal izolasyon gerilimi | 375 VPP |
| Test gerilimi | 350 V (50 Hz, 60 s) 350 V (50 Hz, 60 s) 350 V (50 Hz, 60 s) |
| Nominal besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 18 V ... 31,2 V |
| Güç kaybı | 2,2 W (RL 250 Ω) |
| Güç tüketimi | 2,7 W (20 mA) |
| Giriş tanımlaması | aktif ve pasif akım girişi, kendinden güvenli |
| Giriş sinyali | Akım |
| Akım giriş sinyali | 0 mA ... 20 mA 4 mA ... 20 mA (HART bulunan) 0 mA ... 24 mA (Fonksiyon alanı) |
| Akım girişinin giriş direnci | ≤ 100 Ω (mA kaynakları için) |
| Giriş akımı | ≤ 50 mA (mA kaynakları için) |
| Kısa devre akımı | ≤ 35 mA |
| Hat hatası algılama | < 3,6 mA (Hat kopuğu) > 20,5 mA (Kısa devre) |
| Yüksüz gerilim | ≤ 26 V |
| Giriş tanımlaması | Pasif akım girişi, kendinden güvenli |
| Akım giriş sinyali | 0 mA ... 20 mA 4 mA ... 20 mA (HART bulunan) 0 mA ... 24 mA (Fonksiyon alanı) |
| Akım girişinin giriş direnci | ≤ 100 Ω (mA kaynakları için) |
| Giriş akımı | ≤ 50 mA |
| Kısa devre akımı | ≤ 35 mA |
| Hat hatası algılama | < 3,6 mA (Hat kopuğu) > 20,5 mA (Kısa devre) |
| Yüksüz gerilim | ≤ 26 V |
| Maksimum anahtarlama gerilimi | 30 V |
| Maks. anahtarlama akımı | 100 mA |
| Çıkış tanımı | Akım çıkışı (aktif) |
| Akım çıkış sinyali | 0 mA ... 20 mA 4 mA ... 20 mA (HART bulunan) 0 mA ... 24 mA (Fonksiyon alanı) |
| Yük | 0 Ω ... 600 Ω 0 Ω ... 379 Ω (HART için 221 Ω iç direnç bulunan) |
| Çıkış dalgalanması (akım) | ≤ 40 µA (etkin) |
| Hat hatası algılama | < 3,6 mA (Hat kopuğu) |
| Çıkış tanımı | İzolasyon güçlendiricinin çalışması |
| Akım çıkış sinyali | 0 mA ... 20 mA 4 mA ... 20 mA (HART bulunan) 0 mA ... 24 mA (Fonksiyon alanı) |
| Yük | 0 Ω ... 600 Ω 0 Ω ... 379 Ω (HART için 221 Ω iç direnç bulunan) |
| Çıkış dalgalanması (akım) | ≤ 40 µA (etkin) |
| Bağlantı yöntemi | Vidalı bağlantı |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 14 |
| Ex montajı (EPL) | Gc |
| Kendinden güvenli devreler (EPL) | Ga Da Ma |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | İhmal edilebilir |
| Maks. çıkış gerilimi Uo | 27 V |
| Maks. çıkış akımı Io | 88 mA |
| Maks. çıkış gücü Po | 576 mW |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| IIA (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 28 mH / 2330 nF |
| IIB/IIIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 17 mH / 705 nF |
| IIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 2,3 mH / 90 nF |
| I (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 40 mH / 3750 nF |
| IIA (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 28 mH / 410 nF, 2 mH / 480 nF, 1 mH / 540 nF, 0,2 mH / 820 nF |
| IIB/IIIC (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 17 mH / 290 nF, 2 mH / 320 nF, 0,5 mH / 460 nF, 0,2 mH / 600 nF |
| IIC (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 2 mH / 42 nF, 1 mH / 56 nF, 0,5 mH / 72 nF, 0,2 mH / 90 nF |
| I (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 40 mH / 480 nF, 20 mH / 660 nF, 0,5 mH / 810 nF, 0,1 mH / 1200 nF |
| Not | Güç kaynaklarının bağlantısı ile |
| Giriş gerilimi Ui | 30 V |
| Giriş akımı Ii | 100 mA |
| Giriş gücü Pi | içten sınırlandırılmış |
| Maks. dahili endüktans Li | İhmal edilebilir |
| Maks. dahili kapasitans Ci | İhmal edilebilir |
| Maks. çıkış gerilimi Uo | 4,1 V |
| Güvenlik bazlı maksimum gerilim Um | 253 V AC |
| Desteklenen protokoller | HART-şeffaf |
| Frekans ölçüm aralığı | 0,5 kHz ... 10 kHz (çift yönlü HART iletimi) |
| Durum göstergesi | Yeşil LED (besleme gerilimi) Kırmızı LED (hat hatası) |
| Boyutlu çizim | |
| Genişlik | 17,5 mm |
| Yükseklik | 112,5 mm |
| Derinlik | 113,7 mm |
| Derinlik NS 35/7,5 | 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Muhafaza malzemesi | PA 6.6 |
| Koruma sınıfı | IP20 (Klemensler) IP30 (Muhafaza) |
| Ortam sıcaklığı (çalışma) | -20 °C ... 70 °C (Tek cihaz olarak: herhangi bir montaj pozisyonu) -20 °C ... 55 °C (Grup montajı: hava dolaşımı olmayan dikey DIN rayı) -20 °C ... 65 °C (Grup montajı: hava dolaşımı olan dikey DIN rayı) -20 °C ... 60 °C (Grup montajı: hava dolaşımı olmayan yatay DIN rayı) -20 °C ... 65 °C (Grup montajı: hava dolaşımı olan yatay DIN rayı) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m |
| İzin verilen nem (çalışma) | ≤ 95 % (yoğunlaşma yok) |
| Tanımlama | II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc I (M1) [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA nC [ia Ga] IIC T4 Gc [Ex ia Ma] I 3 |
| Elektromanyetik uyum | Şu standartlar ve yönetmelikler uyarınca test edilmiştir: EN 61326-1 Endüstriyel kullanım için, NAMUR NE 21 |
| Elektriksel izolasyon | 3-yollu izolasyon |
| Montaj tipi | NS 35/15, NS 35/7,5 |
| Montaj pozisyonu | dikey, yatay |
