| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

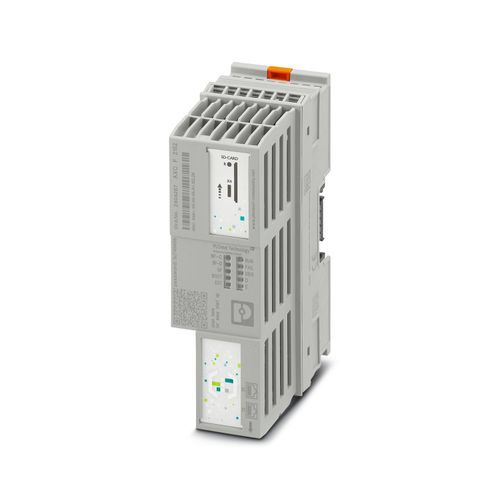

| Ürün tipi | Kontrolör |
| Ürün gamı | PLCnext Control |
| Tasarım | modüler |
| Koruma sınıfı | III (IEC 61140, EN 61140, VDE 0140-1) |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 2 |
| Diyagnostik ekranı | yok |
| Trusted Platform Module | TPM 1.2 |
| İşlemci | Arm®Cortex®-A9, 2x 800 MHz |
| Flaş bellek | 512 Mbyte (dahili flaş bellek) Phoenix Contact'tan SD kart (harici flash bellek için aksesuarlara bakın) |
| Kalıcı veri depolama | 48 kByte (NVRAM) |
| RAM | 512 Mbyte DDR3 SDRAM |
| IoT platformu | PROFICLOUD |
| Bulut bilgi işlem desteği | evet |
| Program hafızası | 8 Mbyte |
| Veri depolama | 12 Mbyte |
| Proses data sayısı | maks. 1482 Byte (istasyon başına (toplam giriş ve çıkış verisi)) maks. 1024 Byte (Axioline F lokal bus (giriş)) maks. 1024 Byte (Axioline F local bus (çıkış)) |
| Desteklenen cihaz sayısı | maks. 63 (istasyon başına) |
| Bağlanabilir lokal bus cihazlarının sayısı | maks. 63 (akım tüketimi izleyin) |
| Cihaz fonksiyonu | PROFINET kontrolörü, PROFINET cihazı |
| Güncelleme hızı | min. 1 ms (4 cihaz) min. 16 ms (64 cihaz) |
| Conformance Class | B |
| Desteklenen cihaz sayısı | maks. 64 (PROFINET kontrolöründe) |
| Desteklenen fonksiyonlar | MRP FSU PROFINET kontrolörü MRP PROFINET cihazı |
| Device ID | 0142hex |
| Vendor ID | 00B0hex |
| Diyagnostik ekranı | yok |
| Kontrolör yedeklemesi | evet |
| Emniyet fonksiyonu | yok |
| Güvenlik işlevi ile ilgili not | Fonksiyonel emniyet, sola yan yana dizilebilir AXC F XT SPLC 1000 veya AXC F XT SPLC 3000 genişleme modülleri ile sağlanır. |
| Endüstriyel siber güvenlik | evet |
| Desteklenen programlama dilleri | Symbolic flowchart (SFC) Ladder diagram (LD) Function block diagram (FBD) Structured text (ST) C++ C# Java Python® Simulink® |
| Mühendislik aracı | PLCnext Engineer Eclipse® Visual Studio® MATLAB®/ Simulink® |
| Uygulama arayüzü | OPC UA® |
| Nominal durum için maksimum güç kaybı | 5,6 W |
| Realtime saat | evet |
| Gerçek zamanlı saat tanımı | tip. 10 ppm, 25°C'de maks. 20 ppm |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir (± % 5)) |
| Akım çekişi | maks. 442 mA (I/O'lar için UBus'ta 1 A ile) |
| Güç tüketimi | maks. 10,6 W (I/O'lar için UBus'ta 1 A ile) |
| Koruma devresi | Aşırı gerilim koruması; elektronik Polarite koruma; elektronik |
| Besleme gerilimi | 5 V DC (bus ana modülü üzerinden) |
| Enerji beslemesi | 1 A |
| Bağlantı yöntemi | Push-in bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Kablo soyma uzunluğu | 8 mm |
| Desteklenen protokoller | HTTP HTTPS PROFINET INTERBUS Modbus/TCP (ilgili kütüphane aracılığıyla) Modbus/RTU (ilgili kütüphane aracılığıyla) EtherNet/IP (Adapter) CANopen® (ilgili kütüphane aracılığıyla) DALI (ilgili kütüphane aracılığıyla) DALI-2 (ilgili uygulama aracılığıyla) HART (ilgili uygulama aracılığıyla) IO-Link® (ilgili uygulama aracılığıyla) PROFIBUS MQTT (ilgili uygulama aracılığıyla) OPC UA® Server OPC UA® Client (ilgili uygulama aracılığıyla) DHCP (ilgili uygulama aracılığıyla) SFTP SMTP (ilgili uygulama aracılığıyla) SNTP (ilgili uygulama aracılığıyla) SNMP (ilgili uygulama aracılığıyla) DNS (ilgili uygulama aracılığıyla) DNP3 (ilgili uygulama aracılığıyla) IEC 60870-5-1 (ilgili kütüphane aracılığıyla) IEC 60870-5-104 (ilgili kütüphane aracılığıyla) IPsec syslog |
| Web server | evet |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Haberleşme ana modülü |
| İletim hızı | 100 MBit/s |
| Bus sistemi | RJ45 |
| Arabirim adeti | 2 (Dahili anahtarlamalı) |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Bağlantı yöntemine ilişkin not | Otomatik müzakere ve autocrossing |
| İletim hızı | 10/100 MBit/s (full duplex) |
| İletim fiziği | RJ45 bükümlü çift Ethernet |
| İletim uzunluğu | maks. 100 m |
| Boyutlu çizim | |
| Genişlik | 45 mm |
| Yükseklik | 126,93 mm |
| Derinlik | 75 mm |
| Boyutlar ile ilgili not | Bu derinlik TH 35-7.5 DIN ray (EN 60715'e göre) kullanıldığında geçerlidir. |
| Renk (Muhafaza) | gri (RAL 7042) |
| Koruma sınıfı | IP20 (Üreticinin beyanı, UL değerlendirmesi yok) |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C deniz seviyesinden 2000 m’ye kadar (Zayıflamayı dikkate alın) -25 °C ... 55 °C deniz seviyesinden 3000 m’ye kadar (Zayıflamayı dikkate alın) 55 °C (UBus üzerinde maks. 1 A ile) 55 °C ... 60 °C (yalnızca bir Axioline F güç modülü AXL F PWR 1H (ürün numarası 2688297) bağlantılı olarak) -40 °C ... 70 °C (Genişletildi, kullanım kılavuzundaki "Başarıyla test edildi: Zorlu ortam koşullarında kullanım" bölümüne bakın) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 5 % ... 95 % (DIN EN 61131-2'e uygun olarak) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (DIN EN 61131-2'e uygun olarak) |
| Darbe (çalışma) | 30g (EN 60068-2-27/IEC 60068-2-27'ye uygun) |
| Titreşim (çalışma) | 5g (EN 60068-2-6/IEC 60068-2-6'ye uygun) |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 58 kPa ... 106 kPa (deniz seviyesinden 4500 m’ye kadar) |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | TÜV 19 ATEX 8356 X |
| Standartlara ilişkin referanslar | EN IEC 60079-0, EN IEC 60079-7 |
| Tanımlama | Ex ec IIC T4 Gc |
| Sertifika | IECEx TUR 19.0031X |
| Standartlara ilişkin referanslar | IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1 |
| Tanımlama | Ex ec IIC T4 Gc |
| Sertifika | , 2021122304114448 |
| Standartlara ilişkin referanslar | GB/T 3836.1-2021, GB/T 3836.3-2021 |
| Tanımlama | Class I, Zone 2, AEx nA IIC T4 Class I, Div. 2, Groups A, B, C, D Ex nA IIC Gc T4 |
| Sertifika | E366272 |
| Standartlara ilişkin referanslar | UL 60079-0, Ed. 6 / CSA C22.2 NO. 60079-0, Ed. 3 UL 60079-15, Ed. 4 / CSA C22.2 NO. 60079-15 |
| Tanımlama | cULus |
| Sertifika | E238705 |
| Tanımlama | ISA S71.04.2013 G3 Harsh Group A,DIN EN 60068-2-60:2016-06 Method 4 Industrial IT Security, IACS Component |
| Sertifika | IITS2 029429 0027 |
| Açıklama | Configuration: Security Profile active |
| Standartlara ilişkin referanslar | IEC 62443-4-1:2018 IEC 62443-4-2:2019 PPP 15003B:2021 (IEC 62443-4-1: Full ML3 Process Profile) |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| EMC direktifleriyle uyum | EN IEC 61000-6-2 uyarınca bağışıklık testi Elektrostatik deşarj (ESD)IEC 61000-4-2 Kriter B, ±6 kV kontak deşarjı, ±8 kV hava deşarjı EN IEC 61000-6-2 uyarınca bağışıklık testi Elektromanyetik alanlarIEC 61000-4-3 Kriter A, Field yoğunluğu: 10 V/m EN IEC 61000-6-2 uyarınca bağışıklık testi Hızlı transient'ler (patlama)IEC 61000-4-4 Kriter B, ±2 kV EN IEC 61000-6-2 uyarınca bağışıklık testi Transient aşırı gerilim (darbe)IEC 61000-4-5 Kriter B; DC besleme kabloları: ±0,5 kV/± 1,0 kV (simetrik / asimetrik), fieldbus kablo ekranı: ± 1,0 kV EN IEC 61000-6-2 uyarınca bağışıklık testi İletilen parazitIEC 61000-4-6 Kriter A; 10 V test gerilimi EN IEC 61000-6-4 uyarınca gürültü emisyon testi Sınıf A |
| Montaj tipi | DIN rayı montajı |
