Boyutlu çizim | |
Genişlik | 45 mm |
Yükseklik | 126 mm |
Derinlik | 79,1 mm |
Boyutlar ile ilgili not | Bu derinlik TH 35-7.5 DIN ray (EN 60715'e göre) kullanıldığında geçerlidir. |
Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
Arabirim adeti | 1 |
Bağlantı yöntemi | D-SUB-9 dişi konnektör |
İletim hızı | 12 Mbps |
İletim uzunluğu | maks. 100 m |
Desteklenen cihaz sayısı | maks. 125 |

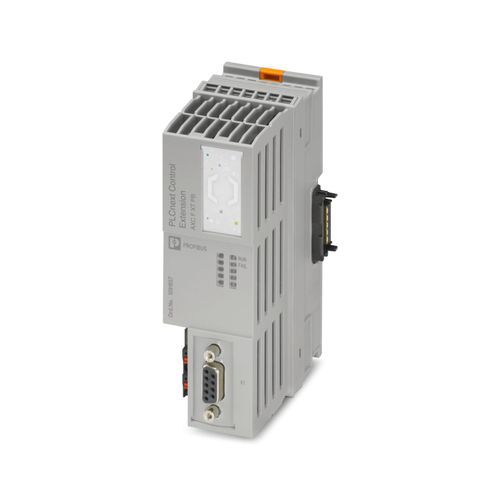

Ürün tipi | I/O bileşeni |
Ürün gamı | PLCnext Control Extension |
Tasarım | modüler |
Teslimat kapsamı | bus taban modülü ve Axioline F fiş dahil |
Önemli özellikler | PROFIBUS master Maks. proses verisi genişliği 488 bayt |
Nominal durum için maksimum güç kaybı | 1,68 W |
Besleme gerilimi | 24 V DC |
Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
Akım çekişi | maks. 220 mA tip. 70 mA |
Koruma devresi | Polarite koruma; Polarite koruma diyodu Transient koruma; Bastırıcı diyot |
Bağlantı adı | Axioline F fiş |
Bağlantı yöntemi | Push-in bağlantı |
İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² |
Esnek iletken kesiti | 0,2 mm² ... 1,5 mm² |
Kablo kesiti AWG | 24 ... 16 |
Kablo soyma uzunluğu | 8 mm |
Bağlantı yöntemi | Push-in bağlantı |
İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² |
İletken kesiti, çok damarlı | 0,2 mm² ... 1,5 mm² |
Kablo kesiti AWG | 24 ... 16 |
Kablo soyma uzunluğu | 8 mm |
Ortam sıcaklığı (çalışma) | -20 °C ... 60 °C (ortalama deniz seviyesinin 2.000 m üstüne kadar 0,5 m/s havalandırma hızı ile) |
Koruma sınıfı | IP20 |
Hava basıncı (çalışma) | 70 kPa ... 106 kPa (MSL'nin 3.000 m üzerinde (55°C'ye kadar çalışma sıcaklığında ve 0,5 ms havalandırma hızında)) |
İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
Koruma sınıfı | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaj tipi | DIN rayı montajı |
