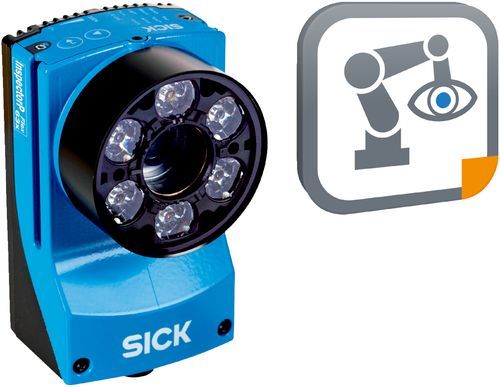

| Sistem özellikleri | 2D ölçümler aracılığıyla parçaların yerleşmesi için kolay parametrenebilen Stand-alone sensör |
| Işık kaynağı | |
| Aydınlatma LED’leri: – (Aksesuar olarak ayrı sipariş edilir) |
| Lazer sınıfı | 1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014) |
| Yerleştirme prensibi | Form karşılaştırma |
| Sensör çözünürlüğü | 1.280 px x 1.024 px (1,3 Mpixel) |
| Lens arabirimi | C-Mount |
| Optik format | 1/1,8" |
| Teknoloji | 2D anlık görüntü, Resim analizi |
| Açıklama | Orta büyüklükte alanında ve orta okuma mesafelerinde parçaların standart çözünürlüklü 2D yer tespiti |
| Elektrik bağlantısı | 1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı) 1 x M8, 4 pin dişi konnektör (USB, kullanılmıyor) 2 x M12, 8 pin dişi konnektör (Gigabit Ethernet, sadece bir bağlantı kullanılır) 1 x M12, 4 pin erkek konnektör (harici aydınlatma) |
| Besleme Gerilimi | 12 V ... 24 V, ± 20 % |
| Güç tüketimi | 10 W, ± 20 % |
| Yuva malzemesi | Alüminyum döküm |
| Gövde rengi | Açık mavi (RAL 5012) |
| Boyutlar, sistem (U x G x Y) | 108 mm x 63 mm x 46 mm (Lenssiz ve optik koruyucu kapaksız, sadece gövde) |
| Ağırlık | 430 g |
| Koruma sınıfı | IP65 1) |
| Yerleştirme süresi | < görüntüdeki ilk parça için 0,5 saniye, < görüntüdeki diğer parçalar için 100 ms |
| Yerleştirme duyarlılığı | ± 0,5 px, ± 0,1° |
| Çıkış verileri | X, Y (mm), Z (derece) dönme |
| Ethernet | ✔ |
| Veri aktarma hızı | 100 Mbit/s |
| Protokol | TCP/IP XML ve CSV (Robot), TCP/IP (Operatör)
PROFINET
EtherNet/IP™
FTP |
| Elektrik bağlantısı | Erkek konnektör, M12, 8 pin, X kodlamalı |
| Besleme Gerilimi | ✔ |
| Elektrik bağlantısı | M12, 4 kutuplu, A kodlu |
| Kullanıcı arayüzü | Web sunucu |
| Veri depolama ve çağırma | MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı |
| İşletim ortam sıcaklığı | 0 °C ... +50 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız) |
| Depo ortam sıcaklığı | –20 °C ... +70 °C 1) |
| Şok yüklenmesi | EN 60068-2-27:2009-05 |
| Titreşim yükü | EN 60068-2-6:2008-02 |
| Teslimat Kapsamı | C-Mount’lu kamera PLOC2D yazılımı Teslimat kapsamına dahil olmayanlar: Optik ve aydınlatma |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| ECLASS 5.0 | 27381501 |
| ECLASS 5.1.4 | 27381501 |
| ECLASS 6.0 | 27381590 |
| ECLASS 6.2 | 27381590 |
| ECLASS 7.0 | 27381590 |
| ECLASS 8.0 | 27381590 |
| ECLASS 8.1 | 27381590 |
| ECLASS 9.0 | 27381590 |
| ECLASS 10.0 | 27381590 |
| ECLASS 11.0 | 27381591 |
| ECLASS 12.0 | 27381591 |
