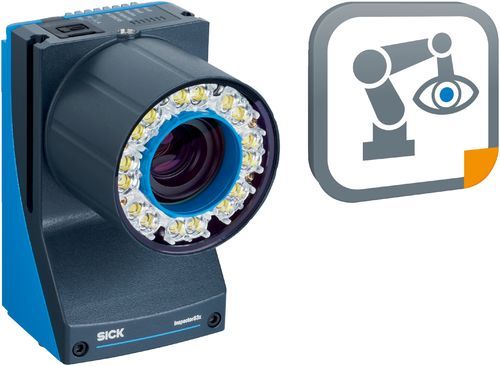

| Ürün adı | PLOC2D-FLEX0023 |
| Sistem özellikleri | 2D ölçümler aracılığıyla parçaların yerleşmesi için kolay parametrenebilen Stand-alone sensör |
| Örnek görüş alanı | Ayrıntılar için görüş alanı diyagramına bakın |
| Işık kaynağı | |
| Dahili aydınlatma | LED beyaz, görülür, 6,500 K, ± 1,000 K |
| LED sınıfı | Risk gurubu 1 (düşük risk IEC 62471 (2006-07) / EN 62471 (2008-09)) |
| Yerleştirme prensibi | Form karşılaştırma |
| Sensör çözünürlüğü | 2.464 px x 2.048 px (5,1 Mpixel) |
| Lens arabirimi | C-Mount |
| Odak uzunluğu | 25 mm |
| Teknoloji | 2D anlık görüntü, Resim analizi |
| Açıklama | Orta/geniş görüş alanı ve orta/geniş okuma mesafeleri ile parçaların yüksek çözünürlüklü 2D lokalizasyonu |
| Elektrik bağlantısı | 1 x M12, 17 pin erkek konnektör, A kodlamalı (Power I/O) 1 x M8, 4 pin dişi konnektör (harici aydınlatma) 1 x M12, 8 pinli dişi konnektör, X kodlamalı (Gigabit-Ethernet) 2 x M12, 4 pin dişi konnektör, D kodlamalı (alan busu Ethernet) |
| Besleme Gerilimi | 24 V DC, ± 20 % |
| Güç tüketimi | 21 W |
| Yuva malzemesi | Alüminyum döküm |
| Ön cam materyali | PMMA |
| Boyutlar, sistem (U x G x Y) | 63 mm x 85 mm x 108 mm |
| Ağırlık | 545 g, lens hariç |
| Koruma sınıfı | IP65 |
| Yerleştirme süresi | < görüntüdeki ilk parça için 0,5 saniye, < görüntüdeki diğer parçalar için 100 ms |
| Yerleştirme duyarlılığı | ± 0,5 px, ± 0,1° |
| Çıkış verileri | X, Y (mm), Z (derece) dönme |
| Ethernet | ✔ |
| Veri aktarma hızı | 100 Mbit/s |
| Protokol | TCP/IP XML ve CSV (Robot), TCP/IP (Operatör) |
| Elektrik bağlantısı | M12 dişi konnektör, 8 pimli X kodlu |
| Besleme Gerilimi | ✔ |
| Elektrik bağlantısı | Erkek konnektör M12, 17 pinli |
| Kullanıcı arayüzü | Web sunucu |
| Veri depolama ve çağırma | MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı |
| İşletim ortam sıcaklığı | 0 °C ... +40 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız) |
| Depo ortam sıcaklığı | –20 °C ... +70 °C 1) |
| Şok yüklenmesi | EN 60068-2-6:2007, EN 60068-2-64:2019 |
| Titreşim yükü | EN 60068-2-6:2008-02 |
| Teslimat Kapsamı | Kamera, entegre optikler ve aydınlatma ile birlikte ve PLOC2D yazılım uygulaması yüklü |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| ECLASS 5.0 | 27381501 |
| ECLASS 5.1.4 | 27381501 |
| ECLASS 6.0 | 27381590 |
| ECLASS 6.2 | 27381590 |
| ECLASS 7.0 | 27381590 |
| ECLASS 8.0 | 27381590 |
| ECLASS 8.1 | 27381590 |
| ECLASS 9.0 | 27381590 |
| ECLASS 10.0 | 27381590 |
| ECLASS 11.0 | 27381591 |
| ECLASS 12.0 | 27381591 |
