| Besleme sistemi konfigürasyonu | Yıldız şebeke (TN, TT, IT (PE)) |
| Giriş nominal gerilim aralığı | 100 V AC ... 277 V AC |
| Giriş gerilim aralığı | 100 V AC ... 277 V AC -15 % ... +10 % 115 V AC ... 277 V AC ±10 % (UL) |
| Değer kaybı | < 100 V AC ... 85 V AC (1 %/V) |
| Açma gerilimi | ≥ 80 V AC |
| Kesme gerilimi | < 75 V AC |
| Tipik ulusal şebeke gerilimi | 120 V AC 230 V AC |
| Besleme geriliminin tipi | AC/DC |
| Kalkış akımı | ≤ 35 A (tipik, 277 V AC) 17 A (tipik, 120 V AC) |
| Kapama akımı integrali (I2t) | < 0,45 A2s |
| AC frekans aralığı | 50 Hz ... 60 Hz ±10 % |
| Frekans aralığı (fN) | 50 Hz ... 60 Hz ±10 % |
| Şebeke tamponlama süresi | > 25 ms (120 V AC) > 25 ms (230 V AC) |
| Akım tüketimi | 1 A (100 V AC) 0,4 A (277 V AC) |
| Koruma devresi | Geçici aşırı gerilim koruması; Varistör |
| Güç faktörü (cos phi) | > 0,92 |
| Çekme süresi | < 0,2 s |
| Giriş sigortası | 4 A (dahili (cihaz koruması)) |
| Giriş koruması için tavsiye edilen devre kesici | 6 A ... 16 A (US/CAN: Dal devre koruması 20 A) (B, C, D, K karakteristikleri veya benzeri) |
| PE deşarj akımı | < 0,5 mA |
| Giriş nominal gerilim aralığı | 110 V DC ... 250 V DC |
| Giriş gerilim aralığı | 110 V DC ... 250 V DC -20 % ... +10 % 120 V DC ... 250 V DC ±10 % (UL) |
| Değer kaybı | < 110 V DC ... 88 V DC (1 %/V) |
| Açma gerilimi | ≥ 75 V DC |
| Kesme gerilimi | < 70 V DC |
| Besleme geriliminin tipi | AC/DC |
| Akım tüketimi | 0,88 A (110 V DC) 0,38 A (250 V DC) |
| Verimlilik | tip. 93 % (120 V AC) tip. 94 % (230 V AC) |
| Nominal çıkış gerilimi | 24 V DC ±2 % |
| Nominal çıkış akımı (IN) | 3,75 A (Class 2 Output) |
| Değer kaybı | > 60 °C ... 70 °C (2,0 %/K) |
| Geri besleme gerilimi dayanımı | ≤ 35 V DC |
| Çıkışta aşırı gerilime karşı koruma (OVP) | ≤ 35 V DC |
| Kontrol sapması | < 1 % (yükteki değişim, statik 10 % ... 90 %) < 3 % (Dinamik yük değişimi %10 ... % 90, 10 Hz) < 0,1 % (giriş gerilimindeki değişim ±10 %) |
| Residüel dalgalanma | ≤ 10 mVSS |
| Kısa devreye dayanıklı | evet |
| Yüksüz kanıt | evet |
| Çıkış gücü | 90 W |
| Pik anahtarlama gerilimleri nominal yük | < 100 mV |
| Maksimum yüksüz güç kaybı | < 0,25 W (120 V AC) < 0,28 W (230 V AC) |
| Nominal yükte maks. güç kaybı | < 7,4 W (120 V AC) < 6 W (230 V AC) |
| Yükselme zamanı | tip. 100 ms (UOUT (10 % ... 90 %)) |
| Paralel bağlantı | evet, diyot ile gücü ve yedekliliği artırmak için |
| Seri bağlantı | evet, yükselmiş çıkış gerilimi için |
| Sürekli yük akımı | 100 mA |
| Bağlantı yöntemi | M12 yuvarlak konnektör |
| Kodlama | S |
| Kilitleme tipi | M12 vida kilidi |
| Kutup sayısı | 3 |
| Bağlantı yöntemi | M12 yuvarlak konnektör |
| Kodlama | A |
| Kilitleme tipi | M12 vida kilidi |
| Kutup sayısı | 4 |
| Sinyalleme tipleri | LED |
| Durum göstergesi | 2 x LED (yeşil) |
| Sinyal tanımı | AC OK |
| Durum göstergesi | LED |
| Renk | yeşil |
| AC OK | ACIn > 0.76 x ACN (ACN = 100 V AC) |
| Sinyal tanımı | DC OK |
| Durum göstergesi | LED |
| Renk | yeşil |
| DC OK | UOUT > 0,9 x UN (UN = 24 V DC) |
| Faz sayısı | 1,00 |
| İzolasyon gerilim girişi/çıkışı | 4 kV AC (tip testi) 3 kV AC (Rutin test) |

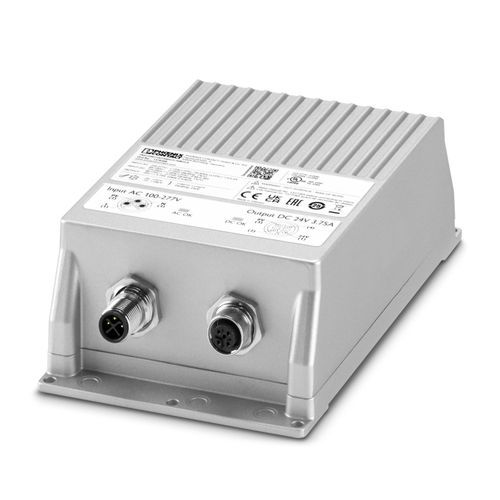

| Ürün tipi | Güç kaynağı |
| Ürün gamı | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 1475000 h (25 °C) > 1000000 h (40 °C) > 500000 h (60 °C) |
| Koruma sınıfı | I |
| Kirlilik sınıfı | 2 (IEC 61010-1) |
| Genişlik | 100 mm |
| Yükseklik | 164 mm |
| Derinlik | 53 mm |
| Çap | 4,2 mm |
| Montaj mesafesi sağ/sol | 20 mm / 20 mm |
| Montaj mesafesi üst/alt | 50 mm / 100 mm |
| Montaj tipi | Duvara montaj |
| Montaj açıklaması | Yan yana dizilebilir: 20 mm yatay, 20 mm dikey üst, 20 mm dikey alt |
| Koruyucu kaplamalı | yok |
| UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler) | V0 |
| Muhafaza malzemesi | Metal |
| Gövde tipi | Alüminyum (AlMg3) |
| Koruma sınıfı | IP67 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C (Derating > 60 °C: 2 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 4000 m (> 2000 m, zayıflama: 10 %/1000 m) |
| İklim sınıfı | 4K26 (EN 60721-3-4) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 100 % (25 °C'de, yoğuşma yok) |
| İzin verilen nem (çalışma) | ≤ 100 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (çalışma) | 10 Hz ... 59,6 Hz, genlik ±0,35 mm (IEC 60068-2-6 uyarınca) 59,6 Hz ... 150 Hz, 5g, 20 çevrim |
| EN 61010-1 | II (≤ 4000 m) |
| EN 62477-1 | III (≤ 2000 m) |
| Standart tanımlama | Elektrik güvenliği |
| Standartlar/spesifikasyonlar | IEC 61010-1 (SELV) |
| Standart tanımlama | Koruyucu ekstra alçak gerilim |
| Standartlar/spesifikasyonlar | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| Standart tanımlama | Düşük voltajlı güç kaynakları, DC çıkış |
| Standartlar/spesifikasyonlar | EN 61204-3 |
| Standart tanımlama | Ölçüm sistemleri, kontrol sistemleri ve laboratuar kullanımları için elektrik ekipmanları |
| Standartlar/spesifikasyonlar | IEC 61010-1 |
| Standart tanımlama | Harmonik akımlar için sınır değerler |
| Standartlar/spesifikasyonlar | EN 61000-3-2 |
| Standart tanımlama | Muhafazaların sağladığı koruma sınıfı (IP kodu) |
| Standartlar/spesifikasyonlar | EN/IEC 60529 |
| Standart tanımlama | Şebeke varyasyonu/düşük gerilim |
| Standartlar/spesifikasyonlar | SEMI F47 - 0706 |
| Tanımlama | NEC Class 2 according to UL 1310 UL/C-UL Listed UL 61010-1 UL/C-UL Listed UL 61010-2-201 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazit yayılımı | Parazit emisyonu EN 61000-6-3 uyarınca (özel konut ve ticari) ve EN 61000-6-4 uyarınca (endüstriyel) |
| Parazite dayanıklılık | Bağışıklık EN 61000-6-1 uyarınca (özel konut), EN 61000-6-2 uyarınca (endüstriyel) |
| İletilen girişim emisyonu | EN 55016 EN 61000-6-3 (Sınıf B) |
| Yayılan parazit | EN 55011 (EN 55022) |
| Gürültü emisyonu | EN 55016 EN 61000-6-3 (Sınıf B) |
| Standartlar/yönetmelikler | EN 61000-3-2 EN 61000-3-2 (Sınıf A) EN 61000-4-2 |
| Kontak deşarjı | 6 kV (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 1 GHz ... 2 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 2 GHz ... 6 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 4 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 2 kV (Test seviyesi 3 - asimetrik) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 1 kV (Test seviyesi 1 - simetrik) 2 kV (Test seviyesi 1 - asimetrik) |
| Çıkış | 0,5 kV (Test seviyesi 1 - simetrik) 0,5 kV (Test seviyesi 1 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Giriş/Çıkış | asimetrik |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V (Test seviyesi 3) |
| Standartlar/yönetmelikler | EN 61000-4-11 |
| Gerilim | 230 V AC |
| Frekans | 50 Hz |
| Gerilim çökmesi | 70 % |
| Periyot sayısı | 25 periyot |
| Açıklamalar | Kriter A |
| Gerilim çökmesi | 40 % |
| Periyot sayısı | 10 periyot |
| Açıklamalar | Kriter B |
| Gerilim çökmesi | 0 % |
| Periyot sayısı | 1 periyot |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-6-3 |
| DIN 55011'e göre radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'e göre yayılan radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kriter C | Çalışma davranışında geçici ters etkiler, cihaz tarafından otomatik olarak düzeltilir veya çalışma elemanları işletilerek eski haline getirilir. |
