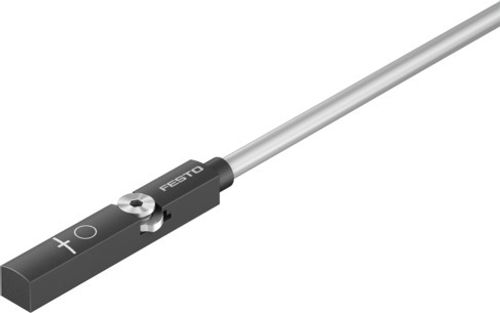

| Tasarım | T oluğu için |
| Sembol | 00995894 |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Sertifikayi düzenleyen kuruluş | UL E232949 |
| Malzeme hakkında not | RoHS uyumlu
halojensiz |
| Uygulama notu | https://www.festo.com/Drive-Sensor-Overview |
| Ölçme büyüklüğü | Pozisyon |
| Ölçüm prensibi | manyetik yankı |
| Algılama aralığı | ≤52000 µm |
| Ortam sıcaklığı | -40 °C ... 80 °C |
| Örnekleme aralığı tipik | 2 ms |
| Maks. hareket hızı | 3 m/sn |
| Çözünme yol | ≤0.02 mm |
| Tekrarlama hassasiyeti | 0.2 mm |
| Anahtarlama çıkışı | 2x PNP veya 2x NPN ayarlanabilir |
| Anahtarlama elemanı işlevi | Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt |
| Açma süresi | <4 ms |
| Kapanma zamanı | <4 ms |
| Maks. anahtarlama frekansı | 125 Hz |
| Maks. anahtarlama çıkış gerilimi DC | 30 V |
| Maks. çıkış akımı | 50 mA |
| Maks. anahtarlama kapasitesi DC | 1.5 W |
| Gerilim düşüşü | <0.5 V |
| Doğrusallık hatası tipi | ±1 mm |
| Kısa devre dayanımı | evet |
| Aşırı yük dayanımı | mevcut |
| Protokol | I-port
IO-Link |
| IO-Link, protokol versiyonu | Cihaz V 1.1 |
| IO-Link, profil | Akıllı sensör profili |
| IO-Link, işlev sınıfları | İşlem verisi değişkeni (PDV)
Kimlik
Diagnostik
Öğretme kanalı
Şalter sinyali kanalı (SSC) |
| IO-Link, Communication mode | COM2 (38,4 kBaud) |
| IO-Link, SIO modu desteği | Evet |
| IO-Link, Port class | A |
| IO-Link, işlem verileri genişliği IN | 2 bayt |
| IO-Link, proses verileri içeriği IN | 12 bit PDV (konum ölçüm değeri)
4 bit SSC (anahtarlama sinyali) |
| IO-Link, minimum çevrim süresi | 2,5 ms |
| Çalışma gerilimi aralığı DC | 10 V ... 30 V |
| Artakalan dalgalanma | % 10 |
| Boşta çalışma akımı | <12 mA |
| Ters polarite koruması | tüm elektrik bağlantıları için |
| Elektrik bağlantısı 1, bağlantı türü | Kablo |
| Elektrik bağlantısı 1, bağlantı teknolojisi | açık uç |
| Elektrik bağlantısı 1, kutup/damar sayısı | 4 |
| Çıkış yönü bağlantı | uzunlamasına |
| Test koşulları hat | Eğilme yorulma mukavemeti: Festo standardına göre
Burulma mukavemeti:> 300.000 döngü, ±270°/0,1 m
Enerji zinciri: > 5 milyon döngü, bükülme yarıçapı 28 mm |
| Kablo uzunluğu | 2.5 m |
| Kablo özelliği | Enerji zincirleri için uygun/robotlar için uygun |
| Kablo kılıfının rengi | gri |
| Kablo kılıfı malzemesi | TPE-U(PUR) |
| Montaj türü | vidalanarak sabitlenmiş
Yukarıdan oluğa yerleştirilebilir |
| Montaj konumu | herhangi bir |
| Ürün ağırlığı | 27 g |
| Gövde malzemesi | PA takviyeli
yüksek alaşımlı paslanmaz çelik |
| Anahtarlama durumu göstergesi | Sarı LED |
| Durum göstergesi | Kırmızı LED |
| Ayar seçenekleri | IO-Link
kapasitif buton |
| Esnek kablo döşemede ortam sıcaklığı | -20 °C ... 70 °C |
| Koruma türü | IP65
IP68 |
| LABS uygunluğu | VDMA24364-B2-L |
| Lityum-iyon bataryaların üretimi için uygunluk | Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir. |
| Temiz oda sınıfı | ISO 14644-1 uyarınca Sınıf 4 |
