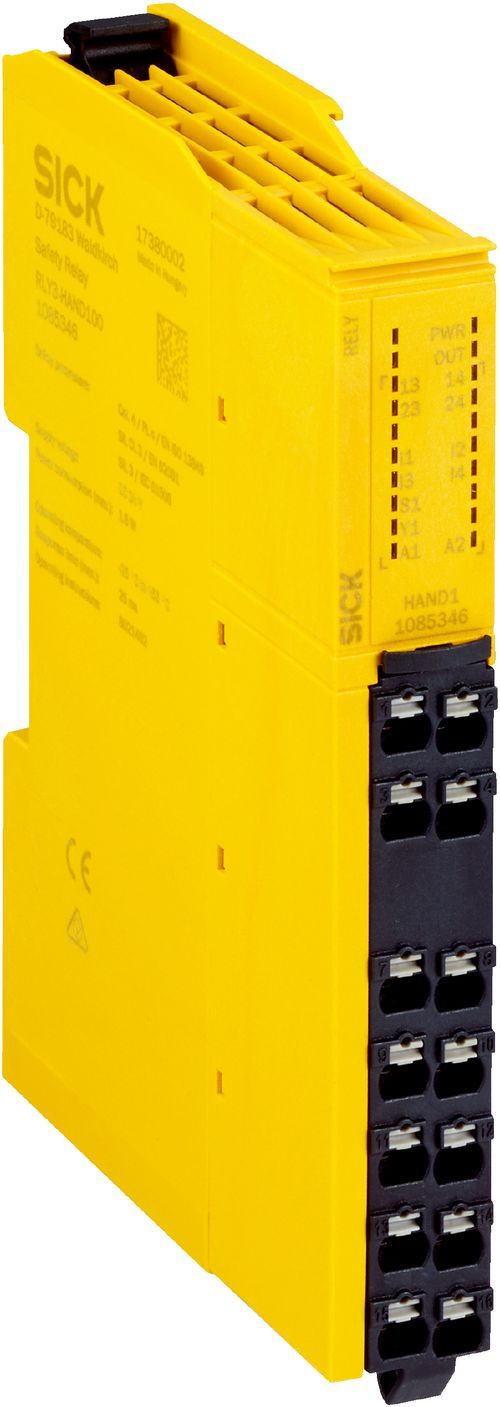

RLY3-HAND100

Sick

RLY3-HAND100

Güvenlik rölesi

sens:Control - güvenli kontrol çözümleri | ReLy, RLY3-HAND100 | Uygulamalar: Değerlendirme ünitesi | Uyumlu sensör tipleri: EN ISO 13851 gereğince, iki el kumanda cihazları Tip III C | Bağlantı tipi: Germe yaylı terminalli ön erkek konnektör | Tekrar çalışma kilidi: hayır | Kontaktör kontrolü (EDM): Entegre | Çıkışlar: 2 onay akım yolu (güvenli), 1 diagnostik çıkış (güvenli değil) | Gövde genişliği: 18 mm

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Uygulamalar	Değerlendirme ünitesi
Uyumlu sensör tipleri	EN ISO 13851 gereğince, iki el kumanda cihazları Tip III C
Güvenlik için entegrasyon seviyesi	SIL 3 (IEC 61508)
Kategori	Kategori 4 (ISO 13849-1)
Performans seviyesi	PL e (ISO 13849-1)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)	1,0 x 10^-9
TM (kullanım ömrü)	20 yıl (ISO 13849-1)
Durma kategorisi	0 (IEC 60204-1)
Kontaktör kontrolü (EDM)	✔
Bağlantı tipi	Germe yaylı terminalli ön erkek konnektör
Girişler	2 ayar parçasının bağlanması için 4 güvenlik girişi (normalde kapalı ve normalde açık kontaklı) Harici kontak gözlemleme (EDM) için 1 giriş
Çıkışlar	2 onay akım yolu (güvenli) 1 diagnostik çıkış (güvenli değil)
Gösterge elemanları	LEDs
Konfigürasyon metodu	Bağlantı hatları yoluyla
Güç kaynağı	PELV veya SELV
Gerilim kaynağı Uv	24 V DC (16,8 V ... 30 V)
Sinyal taşıma	≤ 2,4 V
Güç tüketimi	≤ 2,5 W (DC)
Güvenlik girişleri
Adet	4
Giriş gerilimi HIGH	24 V DC (11 V ... 30 V)
Giriş gerilimi LOW	0 V DC (–3 V ... 5 V)
Giriş akımı	4 mA ... 6 mA
Senkron süresi (ayar elemanları arasındaki)	≤ 500 ms
Giriş harici kontak gözlemleme (EDM)
Adet	1
Giriş gerilimi HIGH	24 V DC (11 V ... 30 V)
Giriş gerilimi LOW	0 V DC (–3 V ... 5 V)
Giriş akımı	4 mA ... 6 mA
Onay yolları
Tepki süresi	10 ms
Adet	2
Çıkış türü	Normalde açık kontaklar, pozitif tahrikli
Kontak malzemesi	Gümüş alaşımı, ince altın kaplama
Anahtar gerilimi	10 V AC ... 230 V AC
	10 V DC ... 230 V DC
Devre değiştirme akımı	10 mA ... 6 A
Toplam akım	12 A
Mekanik çalışma süresi	1 x 10⁷ Bağlantı şeması
Aşırı gerilim kategorisi	III (EN 60664-1)
Anma darbe gerilimi dayanımı Uimp	6 kV (EN 60664-1)
Diagnostik çıkışlar
Adet	1
Çıkış türü	Push-Pull yarı iletken çıkışı, kısa devre korumalı
Çıkış gerilimi HIGH	≥ U_V – 3 V
Çıkış gerilimi DÜŞÜK	≤ 3 V
Giriş akımı (NPN)	≤ 15 mA
Çıkış akımı (PNP)	≤ 120 mA
Boyutlar ( G x Y x D)	18 mm x 124,6 mm x 85,5 mm
Ağırlık	130 g
Koruma sınıfı	IP20 (IEC 60529)
Çalışma ortamı sıcaklığı	–25 °C ... +55 °C
Depolama sıcaklığı	–25 °C ... +70 °C
Hava nemliliği	≤ 95 %, yoğuşmasız
Parazit yayını	IEC 61000-6-4 uyarınca
Parazit dayanımı	IEC 61326-3-1 uyarınca IEC 61000-6-2 uyarınca IEC 60947-5-1 uyarınca
ECLASS 5.0	27371990
ECLASS 5.1.4	27371990
ECLASS 6.0	27371819
ECLASS 6.2	27371819
ECLASS 7.0	27371819
ECLASS 8.0	27371819
ECLASS 8.1	27371819
ECLASS 9.0	27371819
ECLASS 10.0	27371819
ECLASS 11.0	27371819
ECLASS 12.0	27371819
ETIM 5.0	EC001449
ETIM 6.0	EC001449
ETIM 7.0	EC001449
ETIM 8.0	EC001449
UNSPSC 16.0901	41113704

İndirmeler

(CS) dataSheet RLY3-HAND100 1085346 cs

(DA) dataSheet RLY3-HAND100 1085346 da

(DE) dataSheet RLY3-HAND100 1085346 de

(EN) dataSheet RLY3-HAND100 1085346 en

(ES) dataSheet RLY3-HAND100 1085346 es

(Fİ) dataSheet RLY3-HAND100 1085346 fi

(FR) dataSheet RLY3-HAND100 1085346 fr

(İT) dataSheet RLY3-HAND100 1085346 it

(JA) dataSheet RLY3-HAND100 1085346 ja

(KO) dataSheet RLY3-HAND100 1085346 ko

(NL) dataSheet RLY3-HAND100 1085346 nl

(PL) dataSheet RLY3-HAND100 1085346 pl

(PT) dataSheet RLY3-HAND100 1085346 pt

(RU) dataSheet RLY3-HAND100 1085346 ru

(SV) dataSheet RLY3-HAND100 1085346 sv

(TR) dataSheet RLY3-HAND100 1085346 tr

(ZF) dataSheet RLY3-HAND100 1085346 zf

(ZH) dataSheet RLY3-HAND100 1085346 zh
