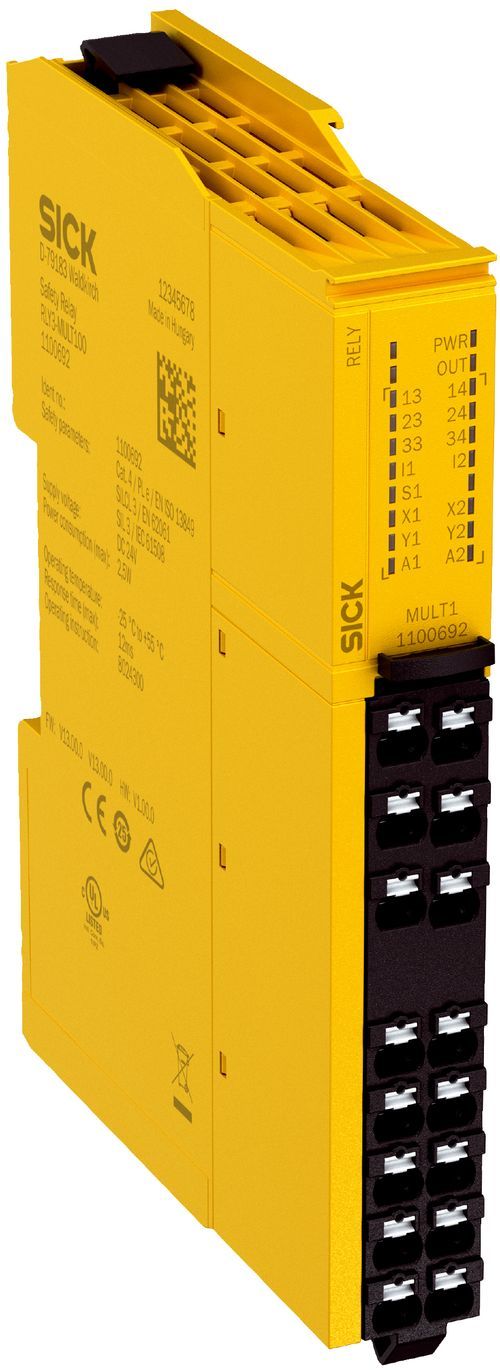

RLY3-MULT100

Sick

RLY3-MULT100

Güvenlik rölesi

sens:Control - güvenli kontrol çözümleri | ReLy, RLY3-MULT100 | Uygulamalar: Değerlendirme ünitesi | Uyumlu sensör tipleri: OSSD'li güvenlik sensörleri, Test girişli güvenlik sensörleri, Potansiyelsiz çıkışlı güvenlik sensörleri, Güvenlik matları | Bağlantı tipi: Germe yaylı terminalli ön erkek konnektör | Tekrar çalışma kilidi: Evet | Kontaktör kontrolü (EDM): Entegre | Çıkışlar: 3 devreye sokma akım yolu (güvenli), 2 diagnostik çıkış (güvenli değil), 2 test palsi çıkışı (güvenli değil) | Gövde genişliği: 18 mm

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Uygulamalar	Değerlendirme ünitesi
Uyumlu sensör tipleri	OSSD'li güvenlik sensörleri Test girişli güvenlik sensörleri Potansiyelsiz çıkışlı güvenlik sensörleri Güvenlik matları
Güvenlik için entegrasyon seviyesi	SIL 3 (IEC 61508)
Kategori	Kategori 4 (ISO 13849-1)
Performans seviyesi	PL e (ISO 13849-1)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)	1,5 × 10^-9
TM (kullanım ömrü)	20 yıl (ISO 13849-1)
Durma kategorisi	0 (IEC 60204-1)
Sensör denetimi	Zaman uyuşmazlığı denetimi Sekans denetimi Çapraz devre tanıma
Tekrar çalışma kilidi	✔
Reset	Otomatik Manuel
Kontaktör kontrolü (EDM)	✔
Bağlantı tipi	Germe yaylı terminalli ön erkek konnektör
Girişler	2 güvenlik girişi Reset butonu veya harici kontak gözlemleme (EDM) için 1 bir giriş
Çıkışlar	3 devreye sokma akım yolu (güvenli) 2 diagnostik çıkış (güvenli değil) 2 test palsi çıkışı (güvenli değil)
Gösterge elemanları	LEDs
Konfigürasyon metodu	Bağlantı hatları yoluyla DIP svici
Güç kaynağı	PELV veya SELV
Gerilim kaynağı Uv	24 V DC (16,8 V ... 30 V)
Sinyal taşıma	≤ 2,4 V
Güç tüketimi	≤ 2,5 W (DC)
Güvenlik girişleri
Adet	2
Giriş gerilimi HIGH	24 V DC (11 V ... 30 V)
Giriş gerilimi LOW	0 V DC (–3 V ... 5 V)
Giriş akımı	4 mA ... 6 mA
Test darbesi genişliği	≤ 1 ms
Test sinyali oranı	≤ 10 Hz
Eş zamanlılık denetimi	≤ 3 s
Reset butonu veya harici kontak gözlemleme (EDM) girişi
Adet	1
Giriş gerilimi HIGH	24 V DC (11 V ... 30 V)
Giriş gerilimi LOW	0 V DC (–3 V ... 5 V)
Giriş akımı	4 mA ... 6 mA
Onay yolları
Tepki süresi	Yapılandırılan sensör tipine bağlıdır, Detaylar için bkz. kullanma kılavuzu
Adet	3
Çıkış türü	Normalde açık kontaklar, pozitif tahrikli
Kontak malzemesi	Gümüş alaşımı, ince altın kaplama
Anahtar gerilimi	10 V AC ... 230 V AC
	10 V DC ... 230 V DC
Devre değiştirme akımı	10 mA ... 6 A
Toplam akım	12 A
Mekanik çalışma süresi	1 x 10⁷ Bağlantı şeması
Aşırı gerilim kategorisi	III (EN 60664-1)
Anma darbe gerilimi dayanımı Uimp	6 kV (EN 60664-1)
Diagnostik çıkışlar
Adet	2
Çıkış türü	Push-Pull yarı iletken çıkışı, kısa devre korumalı
Çıkış gerilimi HIGH	≥ U_V – 3 V
Çıkış gerilimi DÜŞÜK	≤ 3 V
Giriş akımı (NPN)	≤ 15 mA
Çıkış akımı (PNP)	≤ 120 mA
Test palsi çıkışları
Adet	2
Çıkış türü	PNP-Yarı iletken, kısa devre korumalı
Çıkış gerilimi	≥ U_V – 3 V
Test darbesi genişliği	Yapılandırılan sensör tipine bağlıdır ¹⁾
Test palsı aralığı	Yapılandırılan sensör tipine bağlıdır, Detaylar için bkz. kullanma kılavuzu
Boyutlar ( G x Y x D)	18 mm x 124,6 mm x 85,5 mm
Ağırlık	160 g
Koruma sınıfı	IP20 (IEC 60529)
Çalışma ortamı sıcaklığı	–25 °C ... +55 °C
Depolama sıcaklığı	–25 °C ... +70 °C
Hava nemliliği	≤ 95 %, yoğuşmasız
Parazit yayını	IEC 61000-6-4 uyarınca
Parazit dayanımı	IEC 61326-3-1 uyarınca IEC 61000-6-2 uyarınca IEC 60947-5-1 uyarınca
ECLASS 5.0	27371990
ECLASS 5.1.4	27371990
ECLASS 6.0	27371819
ECLASS 6.2	27371819
ECLASS 7.0	27371819
ECLASS 8.0	27371819
ECLASS 8.1	27371819
ECLASS 9.0	27371819
ECLASS 10.0	27371819
ECLASS 11.0	27371819
ECLASS 12.0	27371819
ETIM 5.0	EC001449
ETIM 6.0	EC001449
ETIM 7.0	EC001449
ETIM 8.0	EC001449
UNSPSC 16.0901	41113704
