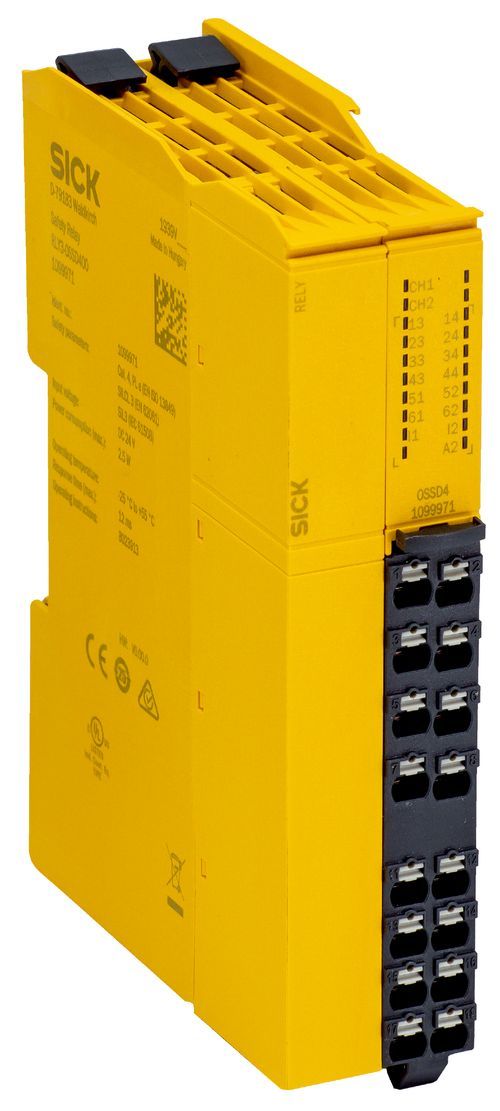

RLY3-OSSD400

Sick

RLY3-OSSD400

Güvenlik rölesi

sens:Control - güvenli kontrol çözümleri | ReLy, RLY3-OSSD400 | Uygulamalar: OSSD çıkışları için genişleme modülü | Uyumlu sensör tipleri: OSSD'li güvenlik sensörleri | Bağlantı tipi: Germe yaylı terminalli ön erkek konnektör | Tekrar çalışma kilidi: hayır | Kontaktör kontrolü (EDM): Yol üzerine | Çıkışlar: 4 onay akım yolu (güvenli), 1 geri bildirim akım yolu (harici kontak gözlemleme olarak kullanım için, güvenli değil), 1 diyagnostik akım yolu (güvenli değil) | Gövde genişliği: 28 mm

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Uygulamalar	OSSD çıkışları için genişleme modülü
Uyumlu sensör tipleri	OSSD'li güvenlik sensörleri
Güvenlik için entegrasyon seviyesi	SIL 3 (IEC 61508)
Kategori	Kategori 4 (ISO 13849-1)
Performans seviyesi	PL e (ISO 13849-1)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)	1,0 x 10^-9
TM (kullanım ömrü)	20 yıl (ISO 13849-1)
Durma kategorisi	0 (IEC 60204-1)
Harici kontak gözlemleme için kontağı (EDM)	✔
Bağlantı tipi	Germe yaylı terminalli ön erkek konnektör
Girişler	2 güvenlik girişi
Çıkışlar	4 onay akım yolu (güvenli) 1 geri bildirim akım yolu (harici kontak gözlemleme olarak kullanım için, güvenli değil) 1 diyagnostik akım yolu (güvenli değil)
Gösterge elemanları	LEDs
Güç kaynağı	Pasif (aktif gerilim kaynağı yok)
Güç tüketimi (giriş döngüsü)	≤ 2,5 W (DC)
Güvenlik girişleri
Adet	2
Giriş gerilimi HIGH	24 V DC (15 V ... 30 V)
Giriş gerilimi LOW	0 V DC (–3 V ... 5 V)
Giriş akımı	≤ 60 mA
Test darbesi genişliği	≤ 1 ms
Test sinyali oranı	≤ 10 Hz
Onay yolları
Tepki süresi	12 ms
Adet	4
Çıkış türü	Normalde açık kontaklar, pozitif tahrikli
Kontak malzemesi	Gümüş alaşımı, ince altın kaplama
Anahtar gerilimi	10 V AC ... 230 V AC
	10 V DC ... 230 V DC
Devre değiştirme akımı	10 mA ... 6 A
Toplam akım	12 A
Mekanik çalışma süresi	1 x 10⁷ Bağlantı şeması
Aşırı gerilim kategorisi	III (EN 60664-1)
Anma darbe gerilimi dayanımı Uimp	6 kV (EN 60664-1)
Geri bildirim akım yolları
Adet	1
Çıkış türü	Normalde kapalı kontak, pozitif tahrikli
Kontak malzemesi	Gümüş alaşımı, ince altın kaplama
Anahtar gerilimi	10 V AC ... 30 V AC
	10 V DC ... 30 V DC
Devre değiştirme akımı	3 mA ... 100 mA
Mekanik çalışma süresi	1 x 10⁷ Bağlantı şeması
Sinyal akım yolları
Adet	1
Çıkış türü	Normalde kapalı kontak, pozitif tahrikli
Kontak malzemesi	Gümüş alaşımı, ince altın kaplama
Anahtar gerilimi	10 V AC ... 30 V AC
	10 V DC ... 30 V DC
Devre değiştirme akımı	10 mA ... 100 mA
Mekanik çalışma süresi	1 x 10⁷ Bağlantı şeması
Boyutlar ( G x Y x D)	28 mm x 124,6 mm x 85,5 mm
Ağırlık	180 g
Koruma sınıfı	IP20 (IEC 60529)
Çalışma ortamı sıcaklığı	–25 °C ... +55 °C
Depolama sıcaklığı	–25 °C ... +70 °C
Hava nemliliği	≤ 95 %, yoğuşmasız
Parazit yayını	IEC 61000-6-4 uyarınca
Parazit dayanımı	IEC 61326-3-1 uyarınca IEC 61000-6-2 uyarınca IEC 60947-5-1 uyarınca
ECLASS 5.0	27371990
ECLASS 5.1.4	27371990
ECLASS 6.0	27371819
ECLASS 6.2	27371819
ECLASS 7.0	27371819
ECLASS 8.0	27371819
ECLASS 8.1	27371819
ECLASS 9.0	27371819
ECLASS 10.0	27371819
ECLASS 11.0	27371819
ECLASS 12.0	27371819
ETIM 5.0	EC001449
ETIM 6.0	EC001449
ETIM 7.0	EC001449
ETIM 8.0	EC001449
UNSPSC 16.0901	41113704
