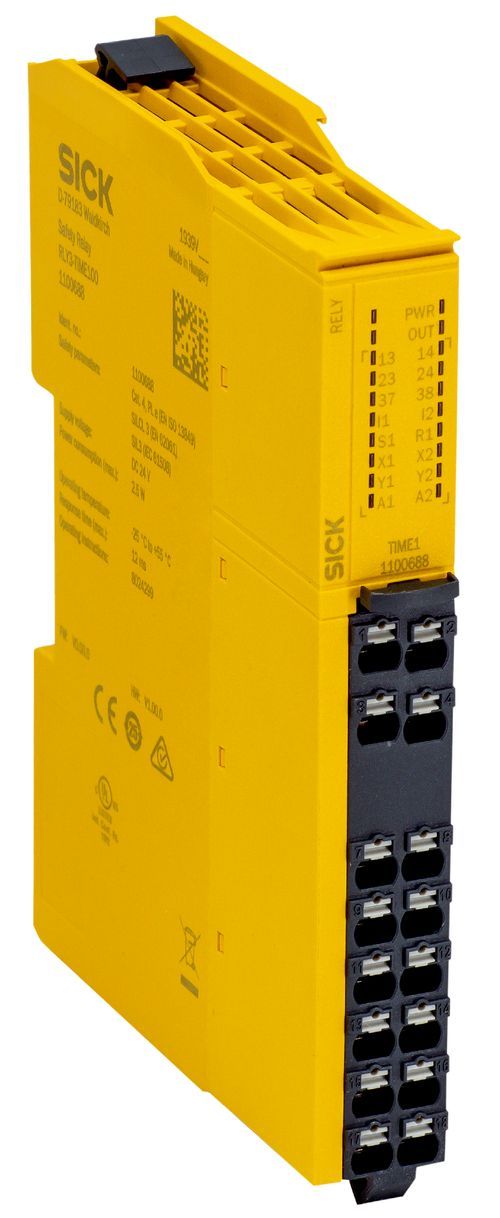

| Uygulamalar | Durdurma kategorisi 1 uygulamaları için değerlendirme ünitesi |
| Uyumlu sensör tipleri | OSSD'li güvenlik sensörleri Potansiyelsiz çıkışlı güvenlik sensörleri |
| Güvenlik için entegrasyon seviyesi | SIL 3 (IEC 61508) |
| Kategori | Kategori 4 (ISO 13849-1) |
| Performans seviyesi | PL e (ISO 13849-1) |
| PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 1,0 x 10-9 |
| TM (kullanım ömrü) | 20 yıl (ISO 13849-1) |
| Durma kategorisi | 0 (IEC 60204-1) 1) 1 (IEC 60204-1) 2) |
| Sensör denetimi | Zaman uyuşmazlığı denetimi Sekans denetimi Çapraz devre tanıma |
| Tekrar çalışma kilidi | ✔ |
| Reset | Otomatik Manuel |
| Kontaktör kontrolü (EDM) | ✔ |
| Bağlantı tipi | Germe yaylı terminalli ön erkek konnektör |
| Girişler | 2 güvenlik girişi Reset butonu veya harici kontak gözlemleme (EDM) için 1 bir giriş |
| Çıkışlar | 2 onay akım yolu (güvenli) 2 diagnostik çıkış (güvenli değil) 3 test palsi çıkışı (güvenli değil) |
| Gösterge elemanları | LEDs |
| Konfigürasyon metodu | Bağlantı hatları yoluyla DIP svici |
| Güç kaynağı | PELV veya SELV |
| Gerilim kaynağı Uv | 24 V DC (16,8 V ... 30 V) |
| Sinyal taşıma | ≤ 2,4 V |
| Güç tüketimi | ≤ 2,5 W (DC) |
| Güvenlik girişleri | |
| Adet | 2 |
| Giriş gerilimi HIGH | 24 V DC (11 V ... 30 V) |
| Giriş gerilimi LOW | 0 V DC (–3 V ... 5 V) |
| Giriş akımı | 4 mA ... 6 mA |
| Test darbesi genişliği | ≤ 1 ms |
| Test sinyali oranı | ≤ 10 Hz |
| Eş zamanlılık denetimi | ≤ 3 s |
| Reset butonu veya harici kontak gözlemleme (EDM) girişi | |
| Adet | 1 |
| Giriş gerilimi HIGH | 24 V DC (11 V ... 30 V) |
| Giriş gerilimi LOW | 0 V DC (–3 V ... 5 V) |
| Giriş akımı | 4 mA ... 6 mA |
| Onay yolları | |
| Tepki süresi | 12 ms |
| Adet | 2 |
| Çıkış türü | Normalde açık kontaklar, pozitif tahrikli |
| Kontak malzemesi | Gümüş alaşımı, ince altın kaplama |
| Anahtar gerilimi | 10 V AC ... 230 V AC |
| 10 V DC ... 230 V DC |
| Devre değiştirme akımı | 10 mA ... 6 A |
| Toplam akım | 12 A 1) |
| Mekanik çalışma süresi | 1 x 107 Bağlantı şeması |
| Aşırı gerilim kategorisi | III (EN 60664-1) |
| Anma darbe gerilimi dayanımı Uimp | 6 kV (EN 60664-1) |
| Onay akım yolları, geri çekme gecikmeli | |
| Geri çekilme gecikme süresi | 0,1 s ... 30 s, parametrelendirilebilir |
| 12 ms | 1 |
| Çıkış türü | Normalde açık kontaklar, pozitif tahrikli |
| Kontak malzemesi | Gümüş alaşımı, ince altın kaplama |
| Anahtar gerilimi | 10 V DC ... 30 V DC |
| Devre değiştirme akımı | 2 mA ... 2 A |
| Toplam akım | 12 A 1) |
| Mekanik çalışma süresi | 1 x 107 Bağlantı şeması |
| Diagnostik çıkışlar | |
| Adet | 2 |
| Çıkış türü | Push-Pull yarı iletken çıkışı, kısa devre korumalı |
| Çıkış gerilimi HIGH | ≥ UV – 3 V |
| Çıkış gerilimi DÜŞÜK | ≤ 3 V |
| Giriş akımı (NPN) | ≤ 15 mA |
| Çıkış akımı (PNP) | ≤ 120 mA |
| Test palsi çıkışları | |
| Adet | 1 |
| Çıkış türü | PNP-Yarı iletken, kısa devre korumalı |
| Çıkış gerilimi | ≥ UV – 3 V |
| Test darbesi genişliği | 2 ms |
| Test palsı aralığı | 40 ms |
| Boyutlar ( G x Y x D) | 18 mm x 124,6 mm x 85,5 mm |
| Ağırlık | 160 g |
| Koruma sınıfı | IP20 (IEC 60529) |
| Çalışma ortamı sıcaklığı | –25 °C ... +55 °C |
| Depolama sıcaklığı | –25 °C ... +70 °C |
| Hava nemliliği | ≤ 95 %, yoğuşmasız |
| Parazit yayını | IEC 61000-6-4 uyarınca |
| Parazit dayanımı | IEC 61326-3-1 uyarınca IEC 61000-6-2 uyarınca IEC 60947-5-1 uyarınca |
| ECLASS 5.0 | 27371990 |
| ECLASS 5.1.4 | 27371990 |
| ECLASS 6.0 | 27371819 |
| ECLASS 6.2 | 27371819 |
| ECLASS 7.0 | 27371819 |
| ECLASS 8.0 | 27371819 |
| ECLASS 8.1 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| UNSPSC 16.0901 | 41113704 |
