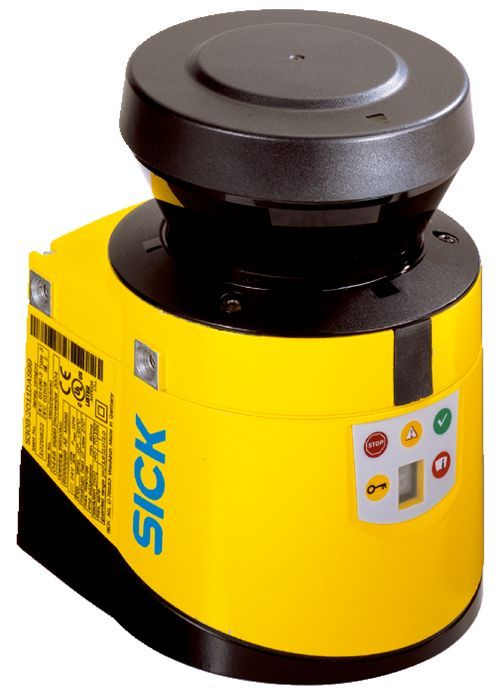

| Yan ürün ailesi | S300 Expert |
| Uygulama | Sistem soketsiz sensör |
| Uygulama alanı | Indoor |
| Koruma alanı mesafesi | 2 m |
| Uyarı alanı aralığı | 8 m (% 15 remisyonlu) |
| Ölçüm aralığı mesafesi | 30 m |
| Alanların türü | Üç alanlı |
| Koruma alanı sayısı | 16 |
| Alan sayısı | 48 |
| Denetleme durumlarının sayısı | 32 1) |
| Tarama açısı | 270° |
| Çözünürlük (yapılandırılabilir) | 30 mm, 40 mm, 50 mm, 70 mm |
| Açısal çözünürlük | 0,5° |
| Tepki süresi | 80 ms 2) |
| Koruma alanı ilavesi | 100 mm |
| Çoklu değerlendirme sayısı | 2 ... 16, konfigüre edilebilir |
| Otomatik reset için gecikme | 2 s ... 60 s, konfigüre edilebilir |
| Tip | Tip 3 (IEC 61496) |
| Güvenlik için entegrasyon seviyesi | SIL 2 (IEC 61508) |
| Kategori | Kategori 3 (EN ISO 13849) |
| Performans seviyesi | PL d (EN ISO 13849) |
| PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 8,0 x 10-8 |
| TM (kullanım ömrü) | 20 yıl (EN ISO 13849) |
| Hata durumunda emniyetli durum | En az bir OSSD KAPALI durumda bulunur. |
| Tekrar çalışma kilidi | ✔ |
| Kontaktör kontrolü (EDM) | ✔ |
| Çoklu değerlendirme | ✔ |
| Denetleme durumu değiştirme | ✔ |
| Statik koruma alanı değiştirmesi | ✔ |
| Dinamik koruma alanı değiştirmesi | ✔ |
| Referans olarak kontur | ✔ |
| Entegre edilmiş konfigürasyon hafızası | ✔ |
| EFI üzerinden güvenli SICK cihaz haberleşmesi | ✔ |
| Bağlantı tipi | Bağlantı hatlı veya bağlantı hatsız sistem soketi |
| Üniversal-I/Os | 5 1) |
| Girişler | |
| Kontaktör kontrolü (EDM) | 1 2) |
| Reset/Restart | 1 2) |
| Statik kontrol girişleri | 3 3) |
| EFI ilk statik kontrol girişleri | 5 4) |
| Dinamik kumanda girişi (artımlı enkoder ) | 2 5) |
| Stand-by | 1 |
| Çıkışlar | |
| OSSD-çiftleri | 1 |
| Diagnostik çıkışlar | 3 6) |
| Konfigürasyon metodu | CDS'li PC (Konfigürasyon ve diyagnoz yazılımı) |
| Konfigürasyon ve diyagnostik arayüz | RS-232 |
| Aktarma oranı | 38,4 kBaud |
| Veri arayüzü | RS-422 |
| Aktarma oranı | ≤ 500 kBaud |
| EFI üzerinden güvenli SICK cihaz haberleşmesi | |
| Aktarma oranı | ≤ 500 kBaud |
| Kablo uzunluğu | ≤ 50 m |
| Çapraz kablolama | 0,22 mm² |
| Koruma sınıfı | II (EN 50178, EN 60950) |
| Gerilim Kaynağı Uv | 24 V DC (16,8 V DC ... 30 V DC) |
| Akım tüketimi | 0,33 A 1) 1,7 A 2) |
| Çıkışlar | |
| Güvenlik çıkışları (OSSD’ler) | 2 x 250 mA |
| Diagnostik çıkışlar | 3 x 100 mA 3) |
| Boyutlar ( G x Y x D) | 102 mm x 152 mm x 106 mm |
| Ağırlık | 1,2 kg |
| Gövde malzemesi | Alüminyum döküm |
| Gövde rengi | RAL 1021 (kolza sarısı) |
| Optik kılıf malzemesi | Polycarbonat |
| Optik kılıf yüzeyi | Dış yüzey kazımaya karşı dayanıklı kaplama |
| Koruma sınıfı | IP65 (EN 60529) |
| Çalışma ortamı sıcaklığı | –10 °C ... +50 °C |
| Depolama sıcaklığı | –25 °C ... +50 °C |
| Titreşim dayanımı | IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3 |
| Sınıf | 5M1 (IEC 60721-3-5) |
| Darbe dayanımı | IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3 |
| Sınıf | 5M1 (IEC 60721-3-5) |
| Daimi şok | 50 m/s², 11 ms |
| 100 m/s², 16 ms |
| Işık türü | Palsli lazer diyodu |
| Dalga uzunluğu | 905 nm |
| Algılanabilir remisyon derecesi | 1,8 % ... > 1.000 %, Reflektörler |
| Lazer sınıfı | 1 (21 CFR 1040.10 ve 1040.11, IEC 60825-1) |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| China GB sertifikası | ✔ |
| cULus sertifikası | ✔ |
| EC-Type-Examination sertifikası | ✔ |
| ECLASS 5.0 | 27272705 |
| ECLASS 5.1.4 | 27272705 |
| ECLASS 6.0 | 27272705 |
| ECLASS 6.2 | 27272705 |
| ECLASS 7.0 | 27272705 |
| ECLASS 8.0 | 27272705 |
| ECLASS 8.1 | 27272705 |
| ECLASS 9.0 | 27272705 |
| ECLASS 10.0 | 27272705 |
| ECLASS 11.0 | 27272705 |
| ECLASS 12.0 | 27272705 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| UNSPSC 16.0901 | 39121528 |
