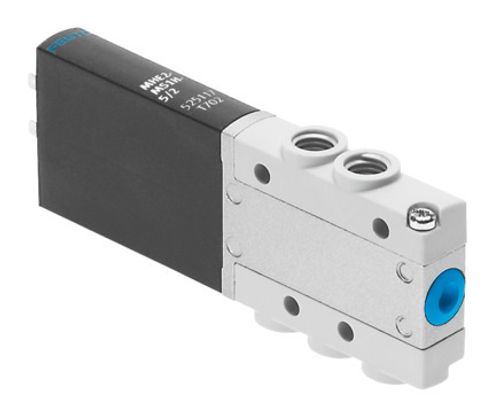

| Valf fonksiyonu | 5/2 tek bobinli |
| Çalıştırma türü | elektrikli |
| Yapı genişliği | 10 mm |
| Standart nominal debi (DIN 1343'e göre normalleştirilmiş) | 90 l/dak |
| Pnömatik çalışma bağlantısı | M7 |
| Çalışma gerilimi | 24V DC |
| Çalışma basıncı | -0.09 MPa ... 0.8 MPa |
| Çalışma basıncı | -0.9 bar ... 8 bar |
| Çalışma basıncı | -13.05 psi ... 116 psi |
| Tasarım | basınç tahliyeli oturmalı valf |
| Geri alma türü | mekanik yay |
| Koruma türü | IP65 |
| Ruhsat | RCM işareti
c UL us - Tanınan (OL) |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Nominal genişlik | 2 mm |
| Izgara ölçüsü | 14 mm |
| Izgara ölçüsüne ilişkin not | Valfler arasındaki minimum mesafe 4 mm'dir. |
| Hava tahliye fonksiyonu | kısılabilir |
| Sızdırmazlık prensibi | yumuşak |
| Montaj konumu | herhangi bir |
| Manuel kumanda | basmalı |
| Kontrol türü | doğrudan |
| Akış yönü | tersine çevrilemez |
| Sembol | 00991129 |
| Örtüşme | negatif kapsama |
| Ters polarite koruması | iki kutuplu |
| İlave fonksiyonlar | Kıvılcım sönmesi
Tutma akımı azaltımı
Koruyucu devre |
| Maks. anahtarlama frekansı | 300 Hz |
| Kapama anahtarlama süresi | 1.7 ms |
| Açma anahtarlama süresi | 1.9 ms |
| Kapama anahtarlama toleransı | +% 10/-% 30 |
| Açma anahtarlama toleransı | +%10/%30 |
| 1 Hz'den itibaren anahtarlama süresi yayılımı | 0.2 ms |
| Devreye girme süresi | 100% |
| Bobin karakteristik değerleri | 24 V DC: düşük akım fazı 1,625 W, yüksek akım fazı 6,5 W |
| İzin verilen gerilim dalgalanmaları | +/- 10% |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün (diğer işletimde gerekli) |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi |
| Ortam ve akışkan sıcaklığının sınırlandırılması | anahtarlama frekansına bağlı olarak (şemaya bakın) |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi |
| Korozyon direnci sınıfı KBK | 2 - orta derece korozyona maruziyet |
| LABS uygunluğu | VDMA24364-B1/B2-L |
| Temiz oda sınıfı | ISO 14644-1 uyarınca Sınıf 6 |
| Akışkan sıcaklığı | -5 °C ... 60 °C |
| Ortam sıcaklığı | -5 °C ... 60 °C |
| Bağlantı elemanı maks. sıkma torku | 2 Nm |
| Ürün ağırlığı | 70 g |
| Elektrik bağlantısı | 2 kutuplu
Soket |
| Montaj türü | geçiş deliği ile |
| Pnömatik bağlantı 1 | M7 |
| Pnömatik bağlantı 2 | M7 |
| Pnömatik bağlantı 3 | M7 |
| Pnömatik bağlantı 4 | M7 |
| Pnömatik bağlantı 5 | M7 |
| Malzeme hakkında not | RoHS uyumlu |
| Sızdırmazlık elemanları malzemesi | HNBR
NBR |
| Gövde malzemesi | Çinko pres döküm, kaplamalı |
| Vida malzemesi | Çelik, galvanize |
