| Teslimat Kapsamı | Enkoder gövdesi için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir. |
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 160 yıl (EN ISO 13849) 1) |
| Devir başına sinüs/cosinüs periyotları | 64 |
| Mutlak tespit edilebilir devir sayısı | 1 |
| Toplam adım sayısı | 2.048 |
| Ölçme adımı | 5 ″ Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda |
| İntegral doğrusal olmama | ± 72 ″ 1) |
| Diferansiyel doğrusal olmama | ± 45 ″ 1) |
| Gecikme | 25 µs |
| Mevcut bellek alanı | 2.048 Byte |
| Sistem hassasiyeti | ± 117 ″ |
| Mutlak değer için kod türü | Ikili |
| Kod dizisi | Artan, Milin saat yönünde “A" yönüne bakacak şekilde döndürülmesi durumunda (boyutsal çizime bakınız) |
| İletişim arayüzü | HIPERFACE® |
| Bağlantı tipi | Erkek konnektör, 8 pin |
| Besleme Gerilimi | 7 V DC ... 12 V DC |
| Gerilim rampası çalıştırma süresi | Maks. 180 ms 1) |
| Tavsiye edilen gerilim kaynağı | 11 V DC |
| Akım tüketimi | ≤ 150 mA 2) |

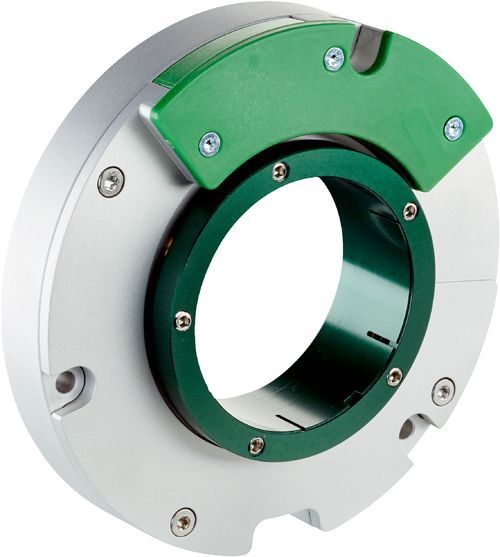

| Mil tipi | Through hollow şaft |
| Ölçüler/boyutlar | Boyutsal çizimine bakınız |
| Ağırlık | ≤ 0,21 kg |
| Rotorun atalet momenti | 280 gcm² |
| Çalışma devir sayısı | 6.000 min⁻¹, Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen |
| Açısal ivme | ≤ 50.000 rad/s² |
| İzin verilen radyal mil hareketi | ± 0,15 mm |
| İzin verilen eksenel mil hareketi | ± 0,4 mm |
| İzin verilen statik mil hareketi | ± 0,3 mm |
| İzin verilen dinamik mil hareketi | ± 0,1 mm |
| Çalışma sıcaklığı aralığı | –30 °C ... +115 °C |
| Depolama sıcaklığı aralığı | –40 °C ... +125 °C, Ambalajsız |
| Bağıl nem/buğulanma | 85 %, Çiğlenmeye izin verilmez 1) |
| Darbelere karşı direnç | 100 g, 10 ms (EN 60068-2-27 uyarınca) 2) |
| Titreşimlere karşı direncin frekans aralığı | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) 1) |
| EMVC | EN 61000-6-2 ve EN 61000-6-4 uyarınca (Sınıf A) 3) |
| Koruma sınıfı | IP40, erkek konnektör karşılığı takılı ve kapak kapalı olduğunda (IEC 60529) |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| ECLASS 5.0 | 27270590 |
| ECLASS 5.1.4 | 27270590 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270590 |
| ECLASS 8.0 | 27270590 |
| ECLASS 8.1 | 27270590 |
| ECLASS 9.0 | 27270590 |
| ECLASS 10.0 | 27273805 |
| ECLASS 11.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
