MKS 6505 AK &

Bosch Rexroth

MKS 6505 AK &

Sıkıştırma ve fren elemanları

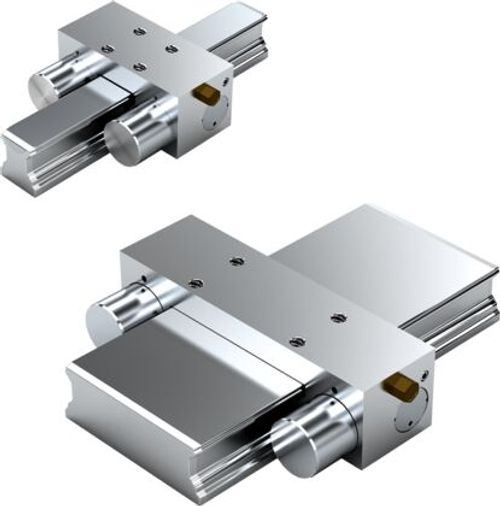

Pnömatik sıkıştırma elemanı MKS, 65 Bilyalı ray kılavuzları için pnömatik sıkıştırma elemanı MKS^*)
Boyut = 65
Tüm SNS tipi bilyalı raylar için uygundur
^*)Zimmer GmbH

Kısa yapı şeklinde yüksek eksenel tutma kuvvetleri
Eksenel yönde dinamik ve statik stabilizasyon
Cazip fiyat-performans dengesi ile, LCP ve LCPS'de basit mekanik çevresel sıkıştırma prensibi
Kolay montaj
Basınç düştüğünde, iki yay paketi ile çift etkili sürgülü vana mekanizması üzerinden basınçsız olarak (yay enerjisi ile) sıkıştırır
Kimyasal nikelajlı çelik gövde
Yüksek eksenel ve yatay sertlik
Hassas konumlandırma
İlave hava bağlantısı sayesinde daha yüksek tutma kuvveti
Pnömatik boşalma. Açma basıncı 5,5 - 8 bar
5 milyon sıkıştırma çevrimi (B10d değeri) ‒ PLUS bağlantısında B10d değerine ulaşılmaz
Entegre hızlı hava boşaltma valfi tepki sürelerinin kısa olmasını sağlar

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Aksesuarlar	Kılavuz kızağı
Model	tüm SNS tipi bilyalı raylar
Anma boyutu [mm]	65
Kılavuz kızağı genişliği [mm]	138
Kılavuz kızağı uzunluğu [mm]	49
Kılavuz kızağı yüksekliği [mm]	73.5
Kılavuz raylı kılavuz kızağı yüksekliği [mm]	90
Standart hava bağlantısı ile yay enerjisi tutma kuvvetine ilişkin not	Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
İzin verilen ortam sıcaklığı (min ... maks)	0 °C ... +70 °C
Ağırlık [kg]	2.83
İlave hava bağlantısı ile yay enerjisi tutma kuvveti için dipnot	İlave hava bağlantısından 6,0 bar'lık ek hava tatbiki ile tutma kuvvetini artırma. 5/2 veya 5/3 yollu valf üzerinden anahtarlama.
Standart hava bağlantısı hava tüketimi (normal litre) [dm³/strok]	0.041
Ölçü A (profil ray kılavuzları) [mm]	138
Ölçü A1 (profil ray kılavuzları) [mm]	96.8
Ölçü B (profil ray kılavuzları) [mm]	49
D ölçüsü [mm]	30
Ölçü E1 [mm]	30
Ölçü E2 (profil ray kılavuzları) [mm]	30
Ölçü E3 (profil ray kılavuzları) [mm]	9.5
Ölçü F1 [mm]	14.5
Ölçü F2 [mm]	29.5
H ölçüsü [mm]	90
Ölçü H1 (profil ray kılavuzları) [mm]	73.5
Ölçü H2 (profil ray kılavuzları) [mm]	55
Ölçü N3 (profil ray kılavuzları) [mm]	20
Ölçü S2 diş çapı (profil ray kılavuzları) [mm]	M10
Ölçü X (profil ray kılavuzları) [mm]	5.5
Ölçü H1 için dipnot	Bilyalı kızak .H. (...Hoch (Yüksek)...) Mesafe plakası gereklidir.
Kılavuz ray yüksekliği H2 [mm]	55
