MKS 6505 AR &

Bosch Rexroth

MKS 6505 AR &

Sıkıştırma ve fren elemanları

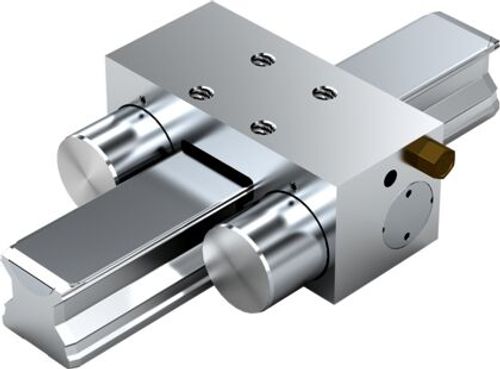

Pnömatik sıkıştırma elemanı MKS, 65 Makaralı ray kılavuzları için pnömatik sıkıştırma elemanı MKS^*)
Boyut = 65
Tüm SNS tipi makaralı raylar için uygundur
^*)Zimmer GmbH

Kısa yapı şeklinde yüksek eksenel tutma kuvvetleri
Eksenel yönde dinamik ve statik stabilizasyon
Kolay montaj
Basınç düştüğünde, iki yay paketi ile çift etkili sürgülü vana mekanizması üzerinden basınçsız olarak (yay enerjisi ile) sıkıştırır
Kimyasal nikelajlı çelik gövde
Yüksek eksenel ve yatay sertlik
Hassas konumlandırma
İlave hava bağlantısı sayesinde daha yüksek tutma kuvveti
Tüm SNS tipi makaralı raylar için uygundur
5 milyon sıkıştırma çevrimi (B10d değeri) ‒ PLUS bağlantısında B10d değerine ulaşılmaz

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Aksesuarlar	Kılavuz kızağı
Anma boyutu [mm]	65
Kılavuz kızağı genişliği [mm]	138
Kılavuz kızağı uzunluğu [mm]	49
Kılavuz kızağı yüksekliği [mm]	73.5
Kılavuz raylı kılavuz kızağı yüksekliği [mm]	90
Standart hava bağlantısı ile yay enerjisi tutma kuvvetine ilişkin not	Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
İzin verilen ortam sıcaklığı (min ... maks)	0 °C ... +70 °C
Ağırlık [kg]	2.84
İlave hava bağlantısı ile yay enerjisi tutma kuvveti için dipnot	Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
Standart hava bağlantısı hava tüketimi (normal litre) [dm³/strok]	0.041
Ölçü A (profil ray kılavuzları) [mm]	138
Ölçü A1 (profil ray kılavuzları) [mm]	96.8
Ölçü B (profil ray kılavuzları) [mm]	49
B1 ölçüsü [mm]	82.5
D ölçüsü [mm]	30
Ölçü E1 [mm]	30
Ölçü E2 (profil ray kılavuzları) [mm]	30
Ölçü E3 (profil ray kılavuzları) [mm]	9.5
Ölçü F1 [mm]	14.5
Ölçü F2 [mm]	29.5
H ölçüsü [mm]	90
Ölçü H1 (profil ray kılavuzları) [mm]	73.5
Ölçü H2 (profil ray kılavuzları) [mm]	55
Ölçü N3 (profil ray kılavuzları) [mm]	20
Ölçü S2 diş çapı (profil ray kılavuzları) [mm]	M10
Ölçü X (profil ray kılavuzları) [mm]	5.5
Ölçü H1 için dipnot	Makaralı kızak .H. (...Yüksek...) Mesafe plakası gereklidir.
Kılavuz ray yüksekliği H2 [mm]	55
