MODUL SMS-120-P32-200 | SECA Mühendislik

Bosch Rexroth

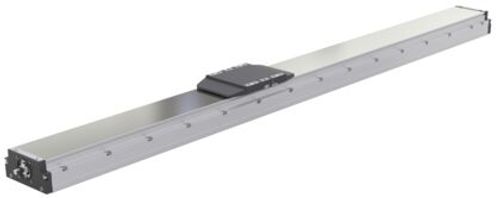

MODUL SMS-120-P32-200

Small Modules SMS

Small Module Screw Driven SMS, boyut 120, maks. hareket yolu 200 mm, BASA d0 x p = 16 x 32 mm Dişli mil tahrikine sahip ultra kompakt SMS modülleri, küçük parçaların elleçlenmesinde maksimum verimlilik sağlar ve basit konumlandırma/tedarik işleri için idealdir. Maliyet açısından hassas alanların elektriklendirilmesinde veya pnömatik modüllerinin desteklenmesinde de SMS modülü en iyi şekilde kullanılabilir. Sektörde yaygın olan uzunluk dilimlerinde önceden kullanıma hazır hale getirilmiş geniş seçenek yelpazesi, az sayıda parametre ile online olarak kolayca seçilebilir ve depodan kısa sürede teslim edilebilir. Genel olarak kullanılan servo motorlar için flanş bağlantısı veya kayışlı yardımcı transmisyon gibi uygun motor ek donanımları da ayrı aksesuarlar halinde opsiyonel olarak sunulmaktadır.

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Anma boyutu [mm]	SMS-120
d0 x P anma boyutu [mm]	16 x 32
Azami dikey kullanım yükü [kg]	8
Azami yatay kullanım yükü [kg]	30
Azami kullanım yükü - duvara montaj [kg]	30
Tekrar doğruluğu [µm]	±0.005
Modül genişliği [mm]	120
Modül yüksekliği [mm]	76
Maksimum strok [mm]	200
amax azami hızlanma [m/s²]	9.6
vmax izin verilen azami doğrusal hız [m/s]	1.92
maksimum yatay kullanım yükünde izin verilen çıkıntı A [mm]	341
Maksimum yatay kullanım yükünde izin verilen çıkıntı B [mm]	211
Maksimum yatay kullanım yükü için izin verilen çıkıntı C [mm]	189
Çıkıntıya ilişkin not - yatay kurulum	Yatay kurulumda, (örn. bileşik çıkıntı, kullanım yükü kademelendirmesi vs. gibi) çıkıntılara ilişkin ayrıntılı bilgiler için bkz. Katalog R99…
Maksimum dikey kullanım yükü için izin verilen çıkıntı A [mm]	832
Maksimum dikey kullanım yükü için izin verilen çıkıntı C [mm]	832
Çıkıntıya ilişkin not (dikey kurulum)	Dikey kurulumda, (örn. bileşik çıkıntı, kullanım yükü kademelendirmesi vs. gibi) çıkıntılara ilişkin ayrıntılı bilgiler için bkz. Katalog R99…
Duvara montajda maksimum kullanım yükü için izin verilen çıkıntı A [mm]	243
Duvara montajda maksimum kullanım yükü için izin verilen çıkıntı B [mm]	251
Duvara montajda maksimum kullanım yükü için izin verilen çıkıntı C [mm]
