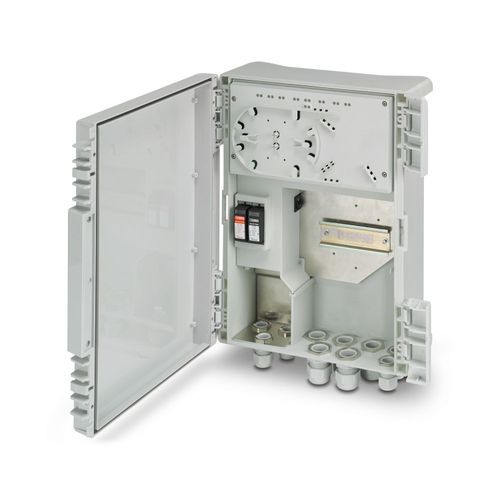

| Boyutlu çizim | |
| Genişlik | 284 mm |
| Yükseklik | 364 mm |
| Derinlik | 121 mm |
| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Renk (Muhafaza) | açık gri (RAL 7035) |
| Malzeme (Muhafaza) | Polikarbonat |
| Malzeme (Kablo rakoru) | Poliamid |
| Malzeme (Kablo rakoru contası) | Neopren |
| UL 94'e uygun yanmazlık sınıfı | V0 (Muhafaza, dikey olarak gerilmiş bir numune 10 saniye içinde söndürülür, eriyen plastiğe ait yanan damlacık bulunmaz, maksimum 60 saniye boyunca alevsiz yanma) V2 (Kablo rakoru; dikey olarak gerilmiş bir numune 30 saniye içinde söndürülür; yanan damlacıklara izin verilir) |
| Montaj tipi | Duvara montaj Direk montajı |
| Temel işlev | Depola ve yönlendir anahtarı, IEEE 802.3 standardına uygun |
| İletim hızı | 10/100/1000 MBit/s |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Bağlantı yöntemine ilişkin not | Otomatik müzakere ve autocrossing |
| Kanal sayısı | 2 (RJ45 port) |
| İletim uzunluğu | 100 m (segment başına) |
| İletim ortamı | Bakır |
| Maksimum çıkış gücü | 165 W (>55°C zayıflama, veri sayfasına bakın) 155 W (Eğer anahtarlama çıkışı aktifse, >55°C zayıflama) 90 W (port POE1/2 başına, >50°C zayıflama, veri sayfasına bakın) |
| İletim hızı | 100/1000 MBit/s (kullanılan SFP modülüne bağlı olarak) |
| Bağlantı yöntemi | SFP |
| Bağlantı yöntemine ilişkin not | SFP modülleri aksesuar olarak sunulmaktadır |
| Kanal sayısı | 2 (SFP portlar) |
| İletim uzunluğu | < 80 km (kullanılan SFP modülüne bağlı olarak) |
| İletim ortamı | kullanılan SFP modülüne bağlı olarak |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Kanal sayısı | 1 (RJ45 portu) |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Kanal sayısı | 1 (Push-in Teknolojisi) |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 1,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 1,5 mm² |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 0,75 mm² (Kablo soyma uzunluğu 8 mm) |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 1,5 mm² (Kablo soyma uzunluğu 8 mm) |
| Maks. AWG iletken kesiti, çok damarlı | 16 |
| Min. AWG iletken kesiti, çok telli | 24 |
| Kablo soyma uzunluğu | 10 mm |
| Yük/çıkış yük akımı çıkışı | Endüktif yük yok |
| Nominal çıkış gerilimi | 24 V DC ±10 % (Smart Ethernet Box içerisindeki cihazlar için besleme) |
| Çıkış akımı | 300 mA (tipik olarak) |
| Ürün tipi | Anahtar |
| Ürün gamı | Smart Ethernet Box |
| MTTF | 547 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 272 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 113 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| Koruma sınıfı | I (Tüm iletken muhafaza parçalarının koruma topraklaması) |
| Aşırı gerilim kategorisi | III (Koruma modülleri takılı iken) II (Koruma modülleri bulunmayan) |
| Kirlilik sınıfı | 2 |
| Arıza teşhis fonksiyonları | RMON History LLDP (Link Layer Discovery Protocol) SNMP tuzakları N:1-Portmirroring ACD (Address Conflict Detection) |
| Temel işlev | Depola ve yönlendir anahtarı, IEEE 802.3 standardına uygun |
| Filtre fonksiyonları | Port önceliklendirme VLAN (32 VLAN'a kadar) |
| IP parametrelendirme | DHCP client BootP Statik IP adresi |
| MAC adres tablosu | 8k |
| Yönetim | Web tabanlı yönetim (HTTP/HTTPS) SNMPv2/v3 Command Line Interface (Telnet, SSH) |
| Yedekleme | RSTP (IEEE 802.1D-2004'e göre Rapid Spanning Tree Protocol) Large Tree Support FRD (Fast Ring Detection) |
| İlave fonksiyonlar | Jumbo çerçeveler |
| Süre senkronizasyonu | SNTP (Simple Network Time Protocol) |
| Temel işlev | Depola ve yönlendir anahtarı, IEEE 802.3 standardına uygun |
| Nominal durum için maksimum güç kaybı | min. 7 W (230 V AC'de, bekleme modu) |
| Nominal izolasyon gerilimi | 3 kV AC (Giriş / çıkış, IEC/EN 60950-1) |
| Besleme gerilim aralığı | 100 V AC ... 240 V AC -15 % ... +10 % (Tek fazlı) |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,2 mm² ... 4 mm² |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,2 mm² ... 4 mm² |
| Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan | 0,5 mm² ... 1,5 mm² |
| Tek tel/bağlantı noktası, tek telli | 1 mm² ... 6 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 6 mm² |
| İletken kesiti, çok telli [AWG] | 24 ... 10 |
| Kablo soyma uzunluğu | 10,00 mm |
| Koruma sınıfı | IP65 (DIN EN 60529 uyarınca: Temasa karşı tam koruma, toz girmez herhangi bir yönden su püskürebilir) |
| Darbe dayanımı | IK10 (IEC 62262'ye göre: 20 J darbe enerjisi, 40 cm yükseklikten 5 kg'a karşılık gelir) |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C (>50°C zayıflama) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | 2000 m |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| Diğer direnç | UL746C, f1 listesine/sınıfına göre UV ışınlarına dayanıklı (1000 saatlik xenon hava testine ve 7 günlük suya batırma testine tabi harici tip muhafaza) |
| Standartlar/yönetmelikler | IEC 62444 |
| Standart tanımlama | Gergi kilidi |
| Standartlar/yönetmelikler | IEC 61249-2-21 |
| Standart tanımlama | Halojensiz (muhafaza, brom: <900 ppm, klor: <900 ppm, toplam halojen içeriği: <1.500 ppm) |
| Standartlar/yönetmelikler | DIN EN 45545-2, gereksinim seti R22, tehlike seviyesi HL3 |
| Standart tanımlama | Ateşe dayanım |
| Sertifika | CE uyumlu |
| Tanımlama | Listed UL 61010-1, 3rd Edition UL 61010-2-201, 2nd Edition CAN/CSA C22.2 No. 61010-1-12 CSA C22.2 No. 61010-2-201:18 ISA-S71.04-1985 G3 Harsh Group A |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2 |
| İletilen girişim emisyonu | EN 61000-6-3 B sınıfı, kullanım alanı: konut ve küçük ticari |
| Yayılan parazit | EN 61000-6-4, B sınıfı, kullanım alanı: konut ve küçük ticari |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Dolaylı deşarj | ± 6 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz (1 kHz ile %80 genlik modülasyonu) |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2,2 kV (1 dakika) |
| Sinyal | ± 2,2 kV (1 dakika) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 1 kV (AC besleme, faz arası) ± 2 kV (AC besleme, faz toprak) |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz (1 kHz ile %80 genlik modülasyonu) |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 61000-6-4 |
| Açıklamalar | B sınıfı, kullanım alanı: konut ve küçük ticari |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Temel işlev | Depola ve yönlendir anahtarı, IEEE 802.3 standardına uygun |
