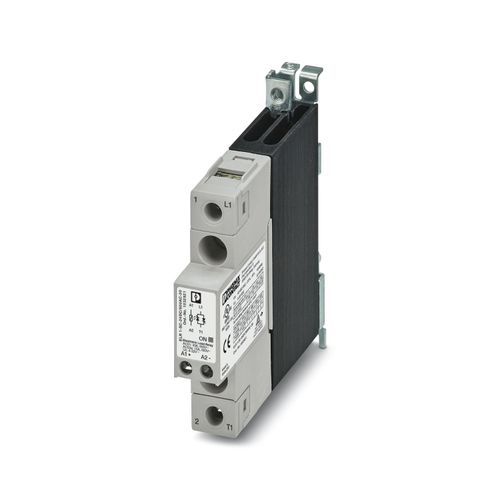

ELR 1-SC-24DC/600AC-30 - Solid-state kontaktör 1032921

Phoenix Contact

ELR 1-SC-24DC/600AC-30 - Solid-state kontaktör 1032921

Solid-state kontaktörler

Tek fazlı solid-state kontaktör, giriş gerilimi: 24 V DC, çıkış akımı: 30 A, sıfır gerilim anahtarlama

ELR 1-SC-24DC/600AC-30 - Solid-state kontaktör 1032921

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Ürün tipi	Solid-state kontaktör
Faz sayısı	1
Nominal durum için maksimum güç kaybı	28 W
Şebeke tipi	1 fazlı
Giriş ismi	Kontrol girişi
Nominal aktivasyon gerilimi UC	24 V DC
Tetikleme gerilimi aralığı	4 V DC ... 32 V DC
Nominal aktivasyon akımı IC	yaklaşık 12 mA
Anahtarlama eşiği	≤ 1 V DC (“0” sinyali) ≥ 4 V DC (“1” sinyali)
Çalışma gerilimi göstergesi	Yeşil LED
İletim frekansı	25 Hz
Çalışma gerilimi aralığı	42 V AC ... 660 V AC
AC-51'de nominal çalışma gerilimi	30 A
AC-53a'da nominal çalışma gerilimi	15 A (TA = 25 °C) 5 A (TA = 40 °C)
Pik kapalı durum gerilimi	1200 V
Şebeke frekansı	45 Hz 65 Hz
Yük akımı aralığı	250 mA ... 30 A (çalışma eğrisine bakın)
Kaçak akımı	< 3 mA (off konumda)
Artık gerilim	< 1 V
Darbe akımı	600 A (t = 10 ms)
Maks. yük değeri	1800 A2s
Koruma devresi	Varistör
Faz açısı cos phi min.	0,5
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,5 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,5 mm² ... 2,5 mm²
Kablo kesiti AWG	18 ... 12
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	12 mm
Vida yivi	M4
İletken kesiti, tek telli	2,5 mm² ... 6 mm²
İletken kesiti, çok damarlı	1 mm² ... 4 mm²
Kablo kesiti AWG	14 ... 10
Bağlantı yöntemi	Kablo pabucu
Vida yivi	M5
Sıkma torku	1,5 Nm
Çalışma gerilimi göstergesi	Yeşil LED
Genişlik	18 mm
Yükseklik	110 mm
Derinlik	103 mm
Renk	gri (RAL 7042)
Ortam sıcaklığı (çalışma)	-30 °C ... 70 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 80 °C
Standartlar/yönetmelikler	EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 55011
Montaj tipi	DIN rayı montajı
Montaj açıklaması	≥ 22.5 mm boşlukla düzenlenebilir
Montaj pozisyonu	Dikey (yatayda DIN ray)
