ELR W3/ 9-500 - Ters yük rölesi 2964186

Phoenix Contact

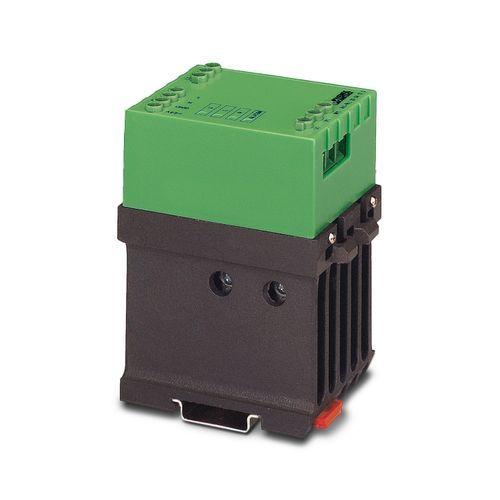

ELR W3/ 9-500 - Ters yük rölesi 2964186

Solid-state kontaktörler

Elektronik ters yük rölesi, 3-fazlı şebekelerdeki ekipmanların direkt sürülmesi için, LED'li ve koruma devreli, çıkış: 110-550 V AC/3 x 9 A

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

EMC açıklaması	EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın
Ürün tipi	Solid-state kontaktör
Çalışma modu	100% çalışma faktörü
Faz sayısı	3
Nominal durum için maksimum güç kaybı	13,5 W
Şebeke tipi	3 fazlı
Test gerilimi (Giriş/çıkış)	2,5 kV (50 Hz, 60 s)
Ters frekans	≤ 10 Hz (cos φ = 0,5)
Giriş ismi	Kontrol girişi sağ/sol
Pasif akım	40 mA
Nominal aktivasyon gerilimi UC	24 V DC
Tetikleme gerilimi aralığı	19,2 V DC ... 30 V DC
UC'ye ilişkin kontrol gerilimi aralığı	0,8 ... 1,25 0,8 ... 1,25
Nominal aktivasyon akımı IC	7,5 mA
Normal yükte çalışmada tepki süresi	50 ms 50 ms
Koruma devresi	Polarite koruma; Polarite koruma diyodu Aşırı gerilim koruması
Çalışma gerilimi göstergesi	Yeşil LED
Hata gösterimi	Kırmızı LED
Durum göstergesi	LED (sari)
Anahtarlama frekansı	< 10 Hz (cos φ > 0.5 iken)
Anahtarlama zamanı RL/LL (açma süresi)	20 ms
Anam çalışma gerilimi Ve	500 V AC
Çalışma gerilimi aralığı	110 V AC ... 550 V AC
Pik kapalı durum gerilimi	1200 V
Şebeke frekansı	50 Hz 60 Hz
Yük akımı aralığı	150 mA ... 9 A (çalışma eğrisine bakın)
Kaçak akımı	tip. 7 mA
Artık gerilim	tip. 1,5 V
Darbe akımı	230 A (tp = 10 ms, 25 °C'de)
Maks. yük değeri	265 A2s
Koruma devresi	RC devresi; RC devresi Aşırı gerilim koruması
Aşırı gerilim koruma	> 910 V
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,2 mm² ... 6 mm²
İletken kesiti, çok damarlı	0,2 mm² ... 4 mm²
Kablo kesiti AWG	24 ... 10
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,2 mm² ... 6 mm²
İletken kesiti, çok damarlı	0,2 mm² ... 4 mm²
Kablo kesiti AWG	24 ... 10
Genişlik	62 mm
Yükseklik	84 mm
Derinlik	110 mm
Renk	yeşil (RAL 6021)
Koruma sınıfı	IP20
Ortam sıcaklığı (çalışma)	-20 °C ... 60 °C
Ortam sıcaklığı (stok/nakliye)	-20 °C ... 70 °C
Standartlar/yönetmelikler	EN 50178 EN 61000-6-2 EN 61000-6-4
Montaj tipi	DIN rayı montajı
Montaj açıklaması	20 mm'nin üzerinde boşukla düzenlenir
Montaj pozisyonu	Dikey (yatayda DIN ray)
