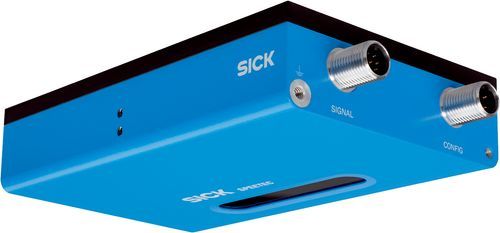

| Özellik | SPEETEC®, dokunsal ölçüm çarkı sistemleri ile karmaşık lazerli Doppler sensörlerinin arasındaki mesafeyi kapatır ve boyut örnekleme olmayan temassız ölçüm özelliği sayesinde neredeyse tüm yüzeyler ve nesneler için uygundur. Bu sayede, hareket denetiminde yeni uygulama alanları belirlenir. NCV50B, kullanım kolaylığının önemli olduğu son müşteri uygulamalarında donanım ekleme ve kullanım için tercih edilen seçimdir. NCV50B, geniş montaj toleransları ile çok yüksek bir ölçüm hassasiyetine ulaşarak referans ölçümü veya kalibrasyon olmadan kolay ve hızlı montaj sağlar. Hareketli yüzeyde boyut örnekleme olmadan temassız ölçüm. Lazer, Sınıf 1 |
| MTTFd: Tehlikeli arızaya kadar geçen ortalama süre | 33 yıl 1) |
| Işık kaynağı | 2 sürekli dalgalı lazer 1) |
| Dalga uzunluğu | 850 nm |
| Lazer sınıfı | 1 (IEC 60825-1:2014) |
| Işık türü | Görülmez kızılötesi ışık |
| Tipik Ölçüm alanı büyüklüğü (mesafe) | 2 mm x 3 mm (50 mm’de) 8 mm x 3 mm (45 mm’de) 8 mm x 3 mm (55 mm’de) |
| Lazer performansı (lazer başına) | 0,78 mW 2) |
| Nominal ölçüm mesafesi | 50 mm |
| Statik montaj toleransı | Ca. ± 5 mm 1) |
| İzin verilen statik ölçüm mesafesi | 30 ... 100 mm 2) |
| Hareket yönü | 1B, x yönü |
| Start/stop | Mümkün |
| Hareket algılama | Çift yönlü |
| Ölçüm adımı (µm/pals) | 100 |
| Hız ölçüm mesafesi | > 0 m/s ... 10 m/s 3) |
| Izin verilen ivmelenme | ≤ 30 m/s² |
| Doğruluk | |
| Ölçüm hassasiyeti | %0,1 4) |
| Tekrarlanabilirlik | 0,05 % 5) |
| Dahili örnekleme hızı | 330 µs |
| Gecikme | 2,9 ms |
| Besleme Gerilimi | 12 V ... 30 V |
| İletişim arayüzü | HTL / Push pull |
| Çıkış frekansı | ≤ 625 kHz |
| Bağlantı tipi | Erkek konnektör, M12, 8 pin, A kodlamalı 1) |
| Dijital giriş ve çıkışlı parametrelendirme ve teşhis arayüzü | Hayır |
| Güç tüketimi | < 8 W |
| Yük akımı | ≤ 30 mA, kanal başına |
| Ters polarizasyon koruması | ✔ |
| Koruma sınıfı | III DIN EN 61140 uyarınca |
| Kısa devre korumalı çıkışlar | ✔ 2) |
| Başlatma süresi | Max. 3 s 3) |
| Boyutlar | 140 mm x 95 mm x 32,5 mm (erkek konnektörsüz) |
| Ağırlık | 400 g |
| Malzeme | |
| Gövde | Alüminyum |
| Cam | PMMA |
| Soket parçası | PA66, bakır-çinko alaşımı (CuZn) |
| Izin verilen açı | |
| İzin verilen hatve açısı | ≤ ± 1,5° 1) |
| İzin verilen rotadan sapma açısı | ≤ ± 1,5° 1) |
| İzin verilen yuvarlama açısı | ≤ ± 10° 1) |
| EMVC | EN 61000-6-2, EN 61000-6-3 |
| Koruma sınıfı | IP65 (EN 60529) 1) IP67 (EN 60529) 1) |
| İzin verilen rölatif nem | 70 % 2) |
| Sıcaklık | |
| Çalışma sıcaklığı aralığı | 0 °C ... +45 °C 3) |
| Depolama sıcaklığı aralığı | –32 °C ... +60 °C, Ambalajsız |
| Direnç kapasitesi | |
| Darbelere karşı direnç | 30 g, 6 ms (EN 60068-2-27) |
| Titreşimlere karşı direnç | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus sertifikası | ✔ |
| EAC sertifikası / DoC | ✔ |
| ECLASS 5.0 | 27270790 |
| ECLASS 5.1.4 | 27270790 |
| ECLASS 6.0 | 27270790 |
| ECLASS 6.2 | 27270790 |
| ECLASS 7.0 | 27270790 |
| ECLASS 8.0 | 27270790 |
| ECLASS 8.1 | 27270790 |
| ECLASS 9.0 | 27270790 |
| ECLASS 10.0 | 27270790 |
| ECLASS 11.0 | 27270790 |
| ECLASS 12.0 | 27275201 |
